在做产品设计时,我们经常会重用一个零件进行装配,比如一个螺栓,需要装配到不同的位置,这些目标零件的装配关系往往又是相同的。如果我们一个个添加相同的装配关系,不仅枯燥而且需要耗费大量时间,降低了我们的工作效率。这时候我们就会想到,是否能够只装配一次,系统可以记录该零件的装配过程,再进行重用,节省很多步骤及时间。

在青翼CAD中,可以使用“捕捉装配关系”命令,捕捉用于定位已放置到装配中的零件或子装配的装配关系和面,以后再次放置零件或子装配时,需要的步骤就少了,极大地提高我们的工作效率。但是需要注意的是,“捕捉装配关系”命令,不能捕捉角度关系。

那就以一个实例来看看在青翼CAD中是怎么做的。

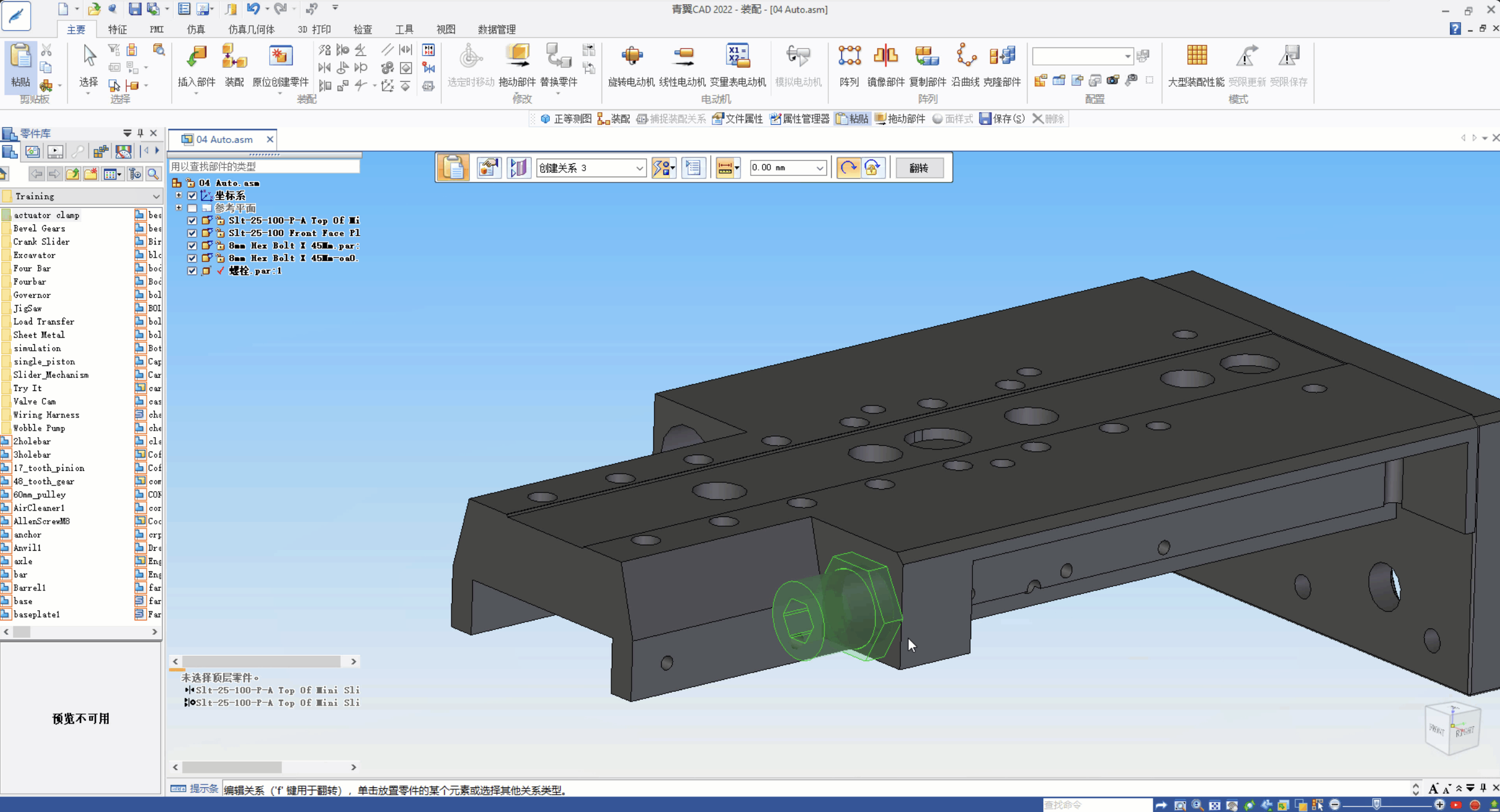

1  打开一个装配,从标准件库中调用一个螺栓,先按照传统的方式装配第一个零件

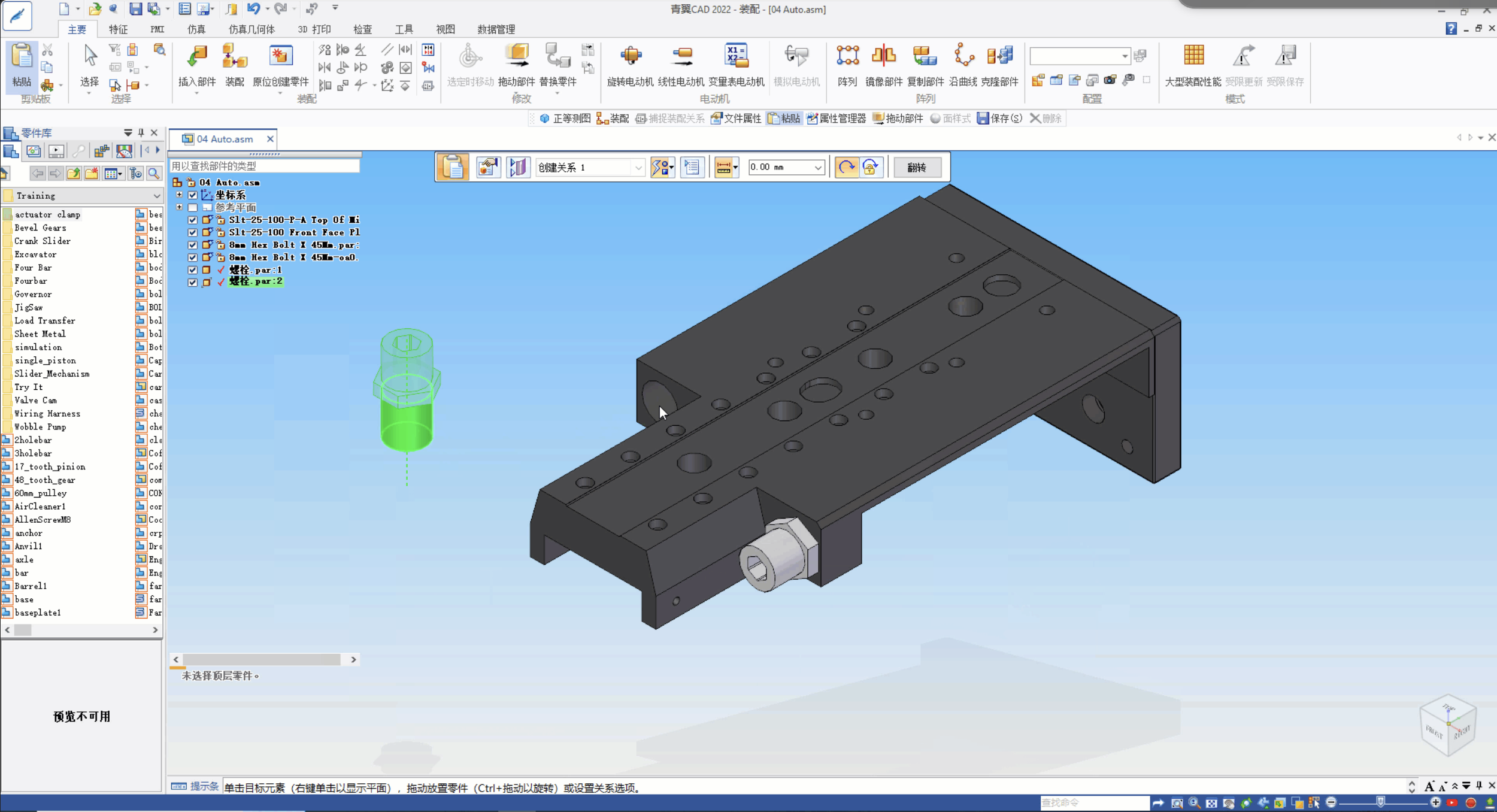

2  当我们重用该零件时,按照传统的方式,我们需要重复装配过程

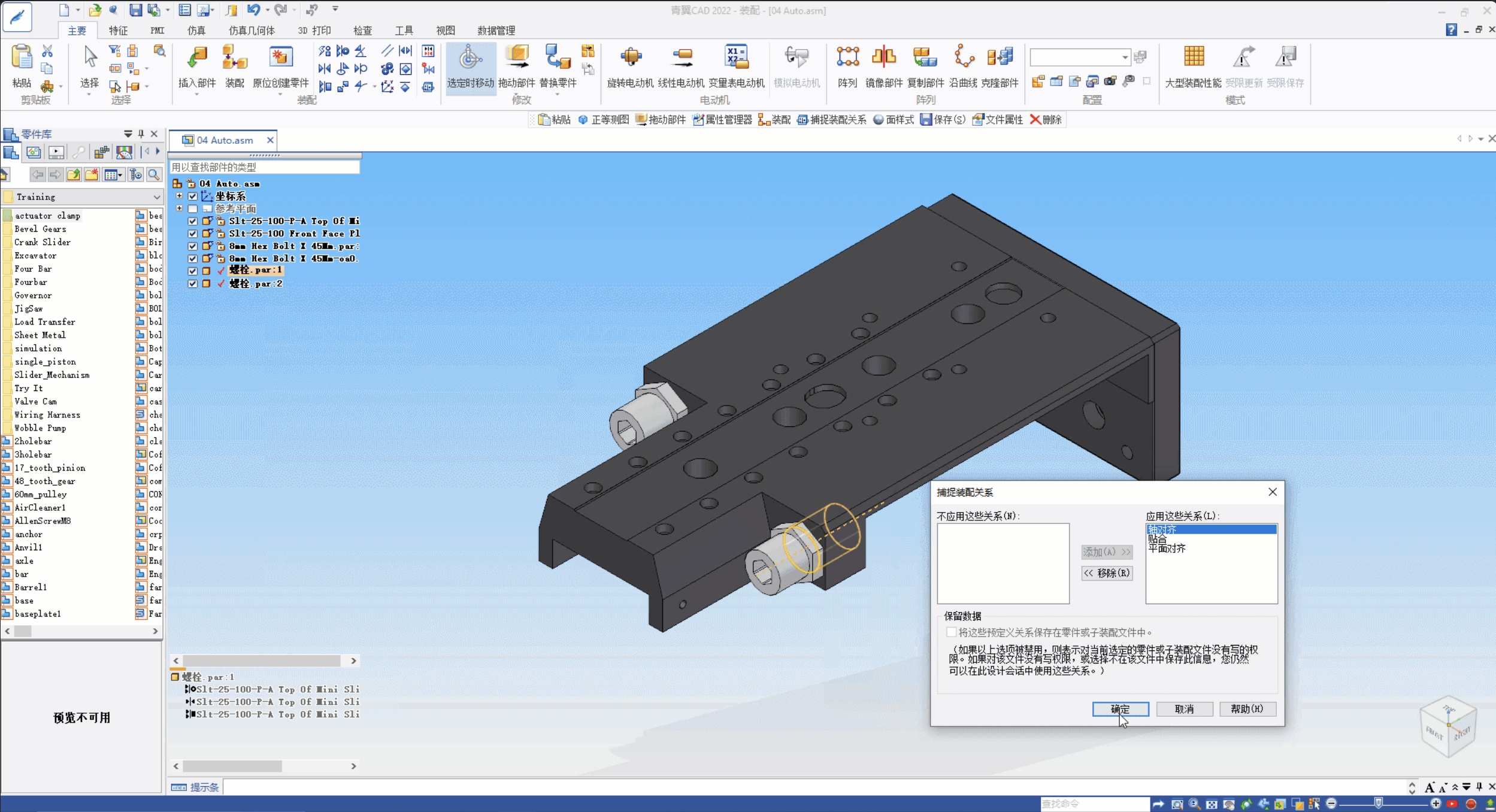

3  选择需要重用的零件,选择“捕捉装配关系”,系统会自动捕捉零件的装配关系

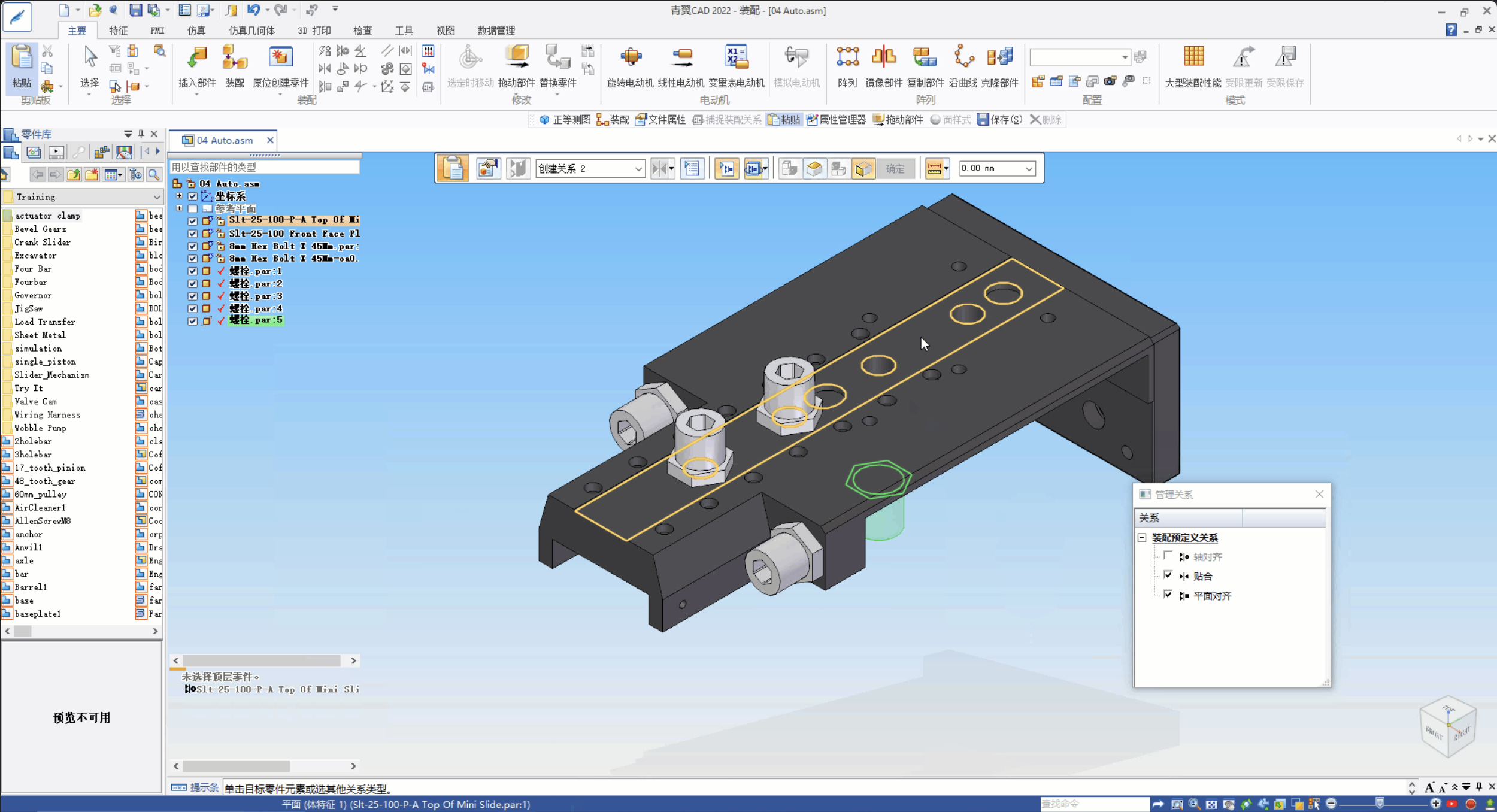

4  重用该零件时,系统会自动弹出捕捉的装配关系,根据捕捉的装配关系,选择目标面即可,完成装配
