压力容器是一种在工业生产中广泛应用于石油、化工、冶金、轻工等许多领域的设备。在生产过程中，压力容器必须承受高温、高压和化学腐蚀等多种因素的影响。
因此，压力容器结构需要进行应力分析及疲劳寿命计算，以验证结构是否满足强制性行业分析设计标准——《钢制压力容器——分析设计标准》的要求。
接下来的案例将为您介绍如何使用青翼CAE进行浮头式换热器强度分析。

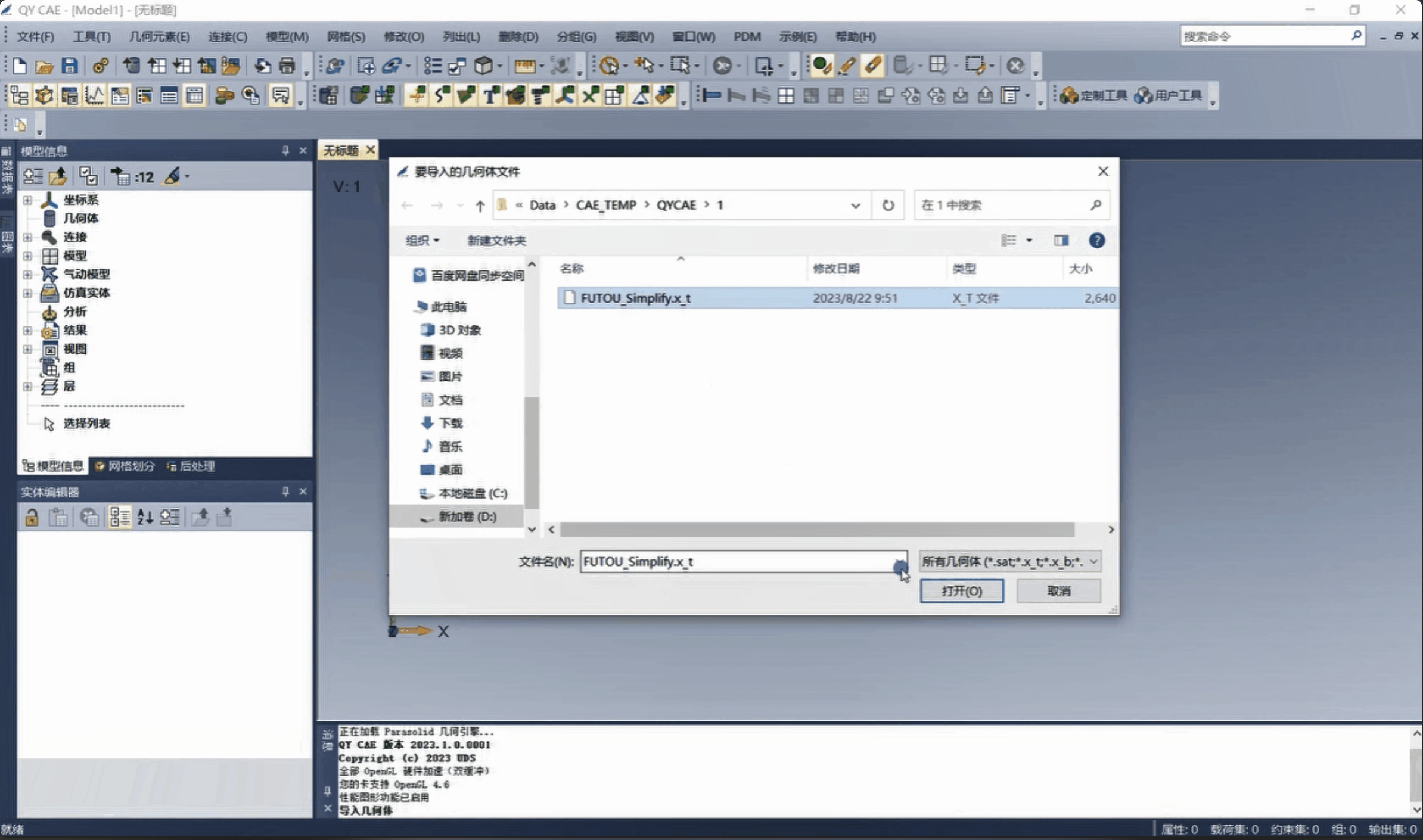

1 导入几何体
导入浮头式换热器几何模型。

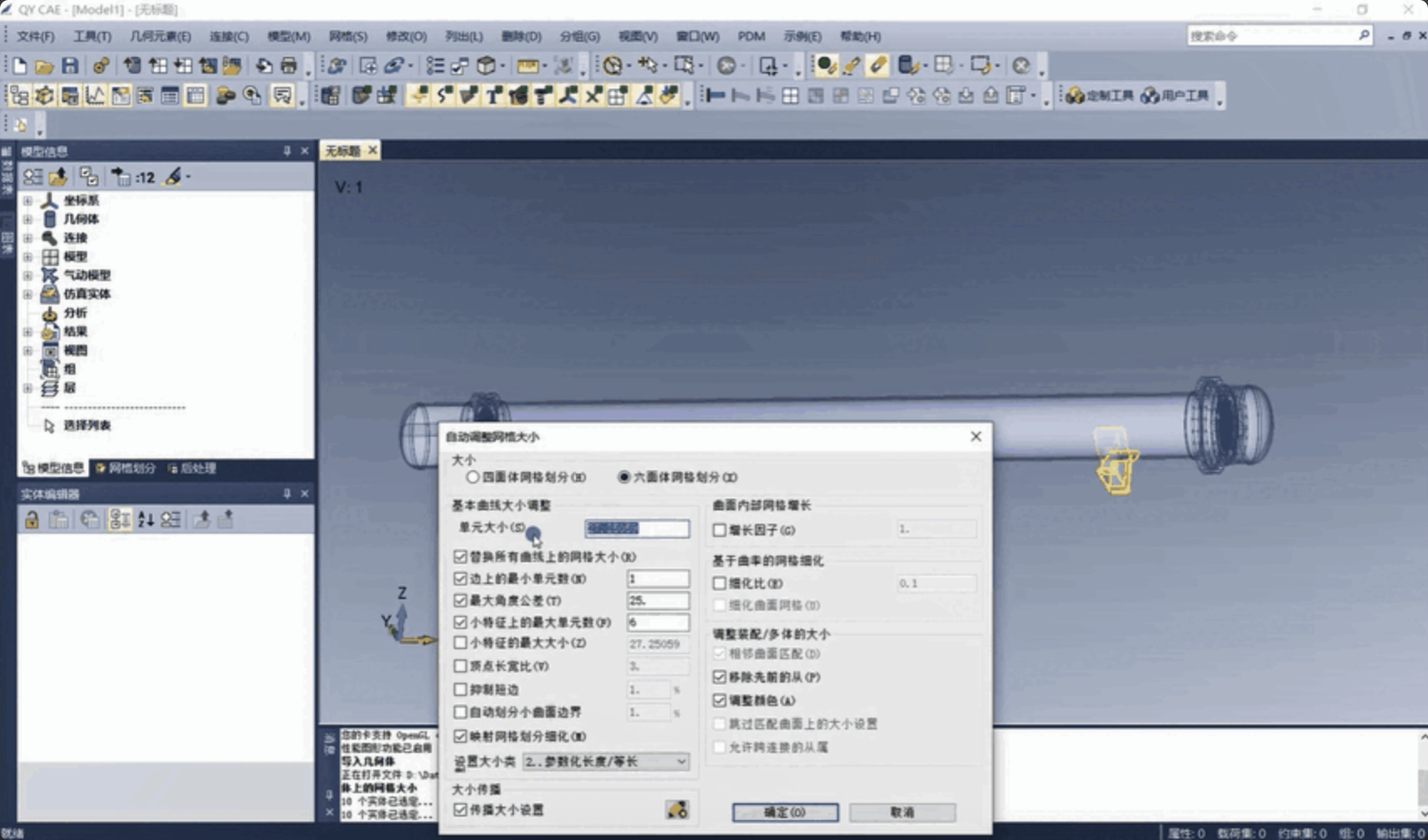

2 划分网格
支架：设置网格大小为10mm，类型选择六面体网格；
腔体：设置网格大小为20mm，类型为六面体网格；
两端：设置网格大小为10mm，类型选择四面体网格。

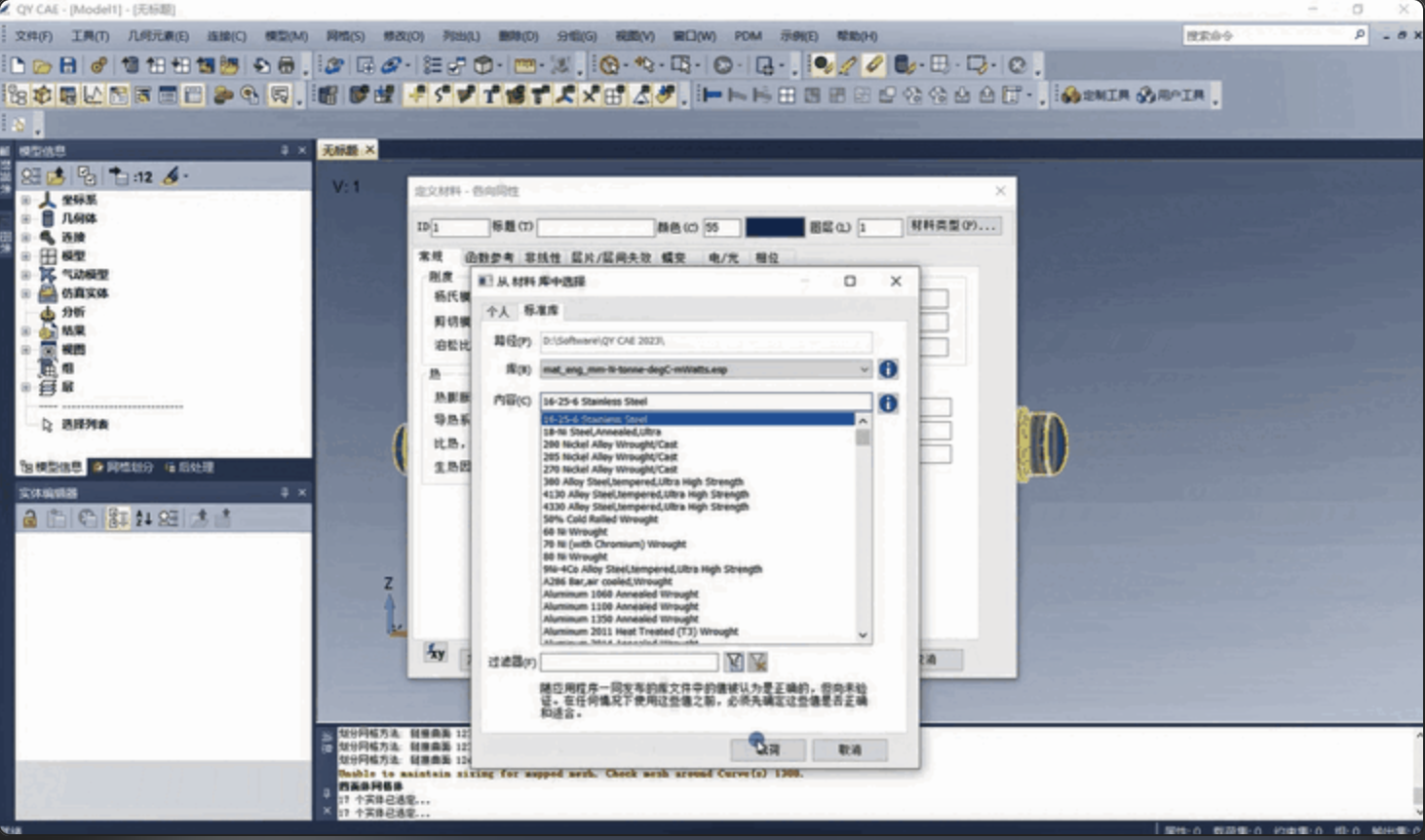

在材料库中选取材料，划分四面体和六面体网格。

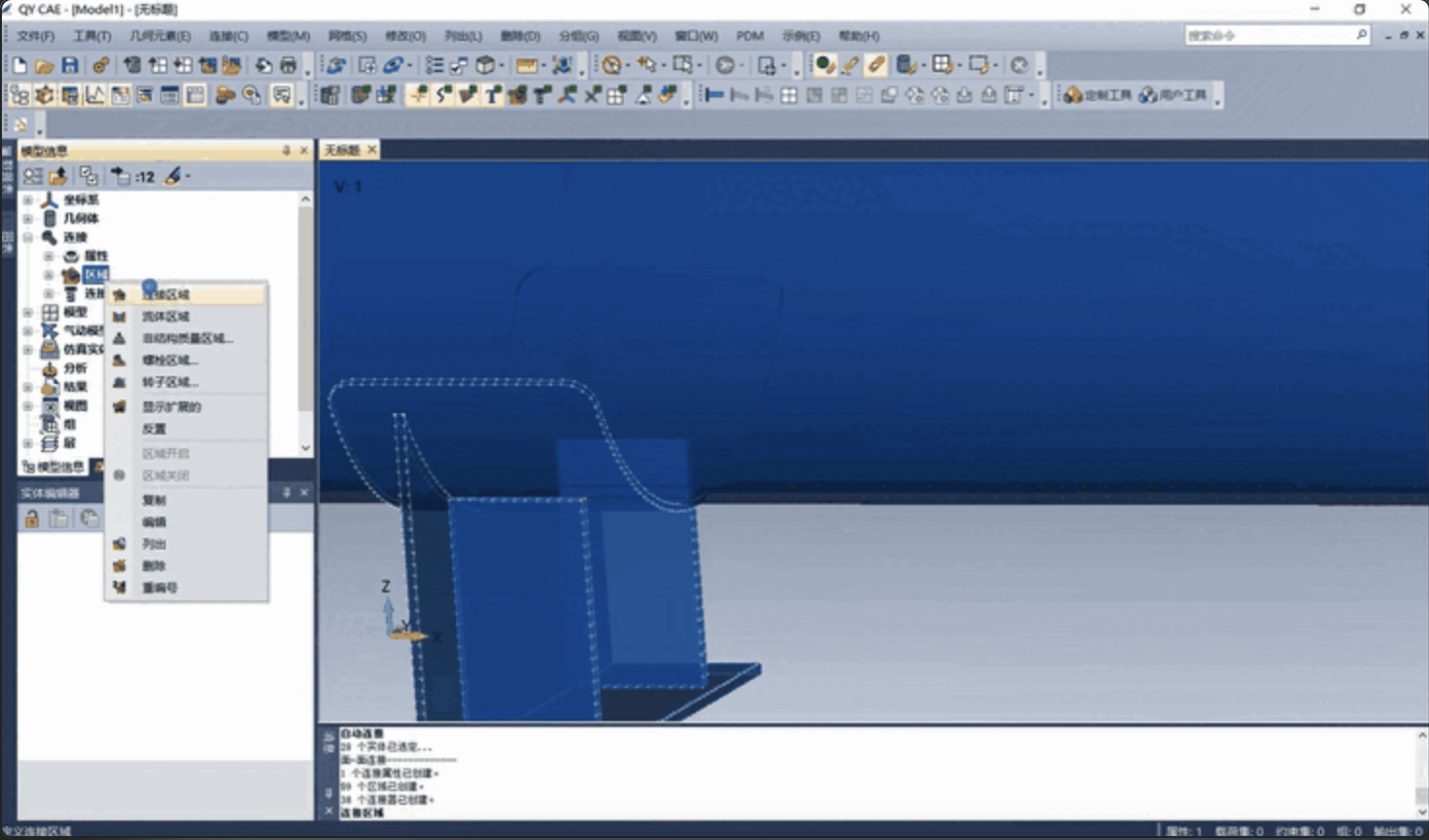

3 创建粘接连接
使用自动连接命令，创建面面粘接，连接设置搜索距离为15mm，属性为粘接。在支架底座位置手动创建线面粘接，设置连接属性有效连接距离为20mm。

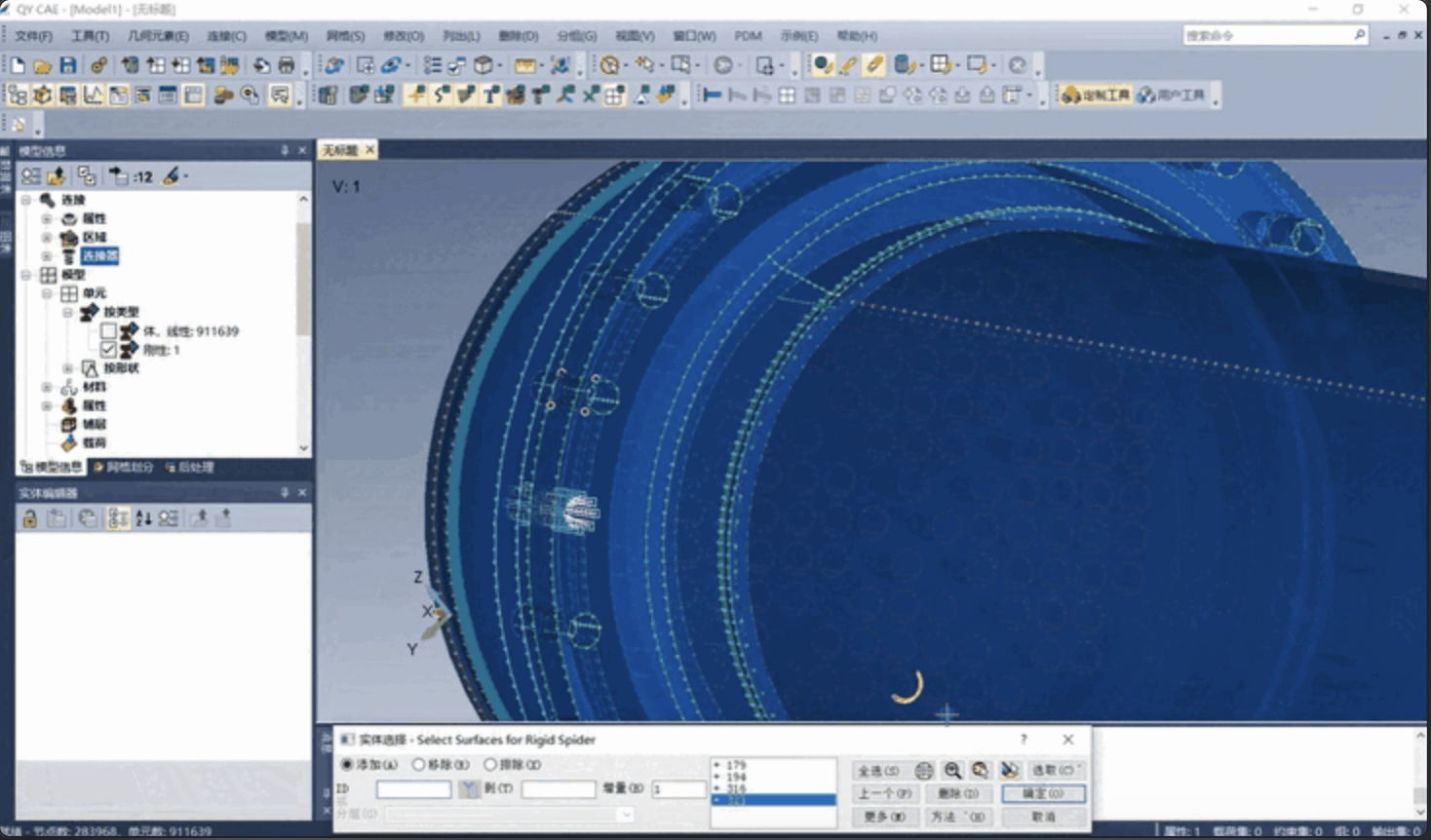

4 创建螺栓连接
在实用工具命令菜单，创建曲面刚性连接单元，模拟换热器两端法兰位置的螺栓连接。

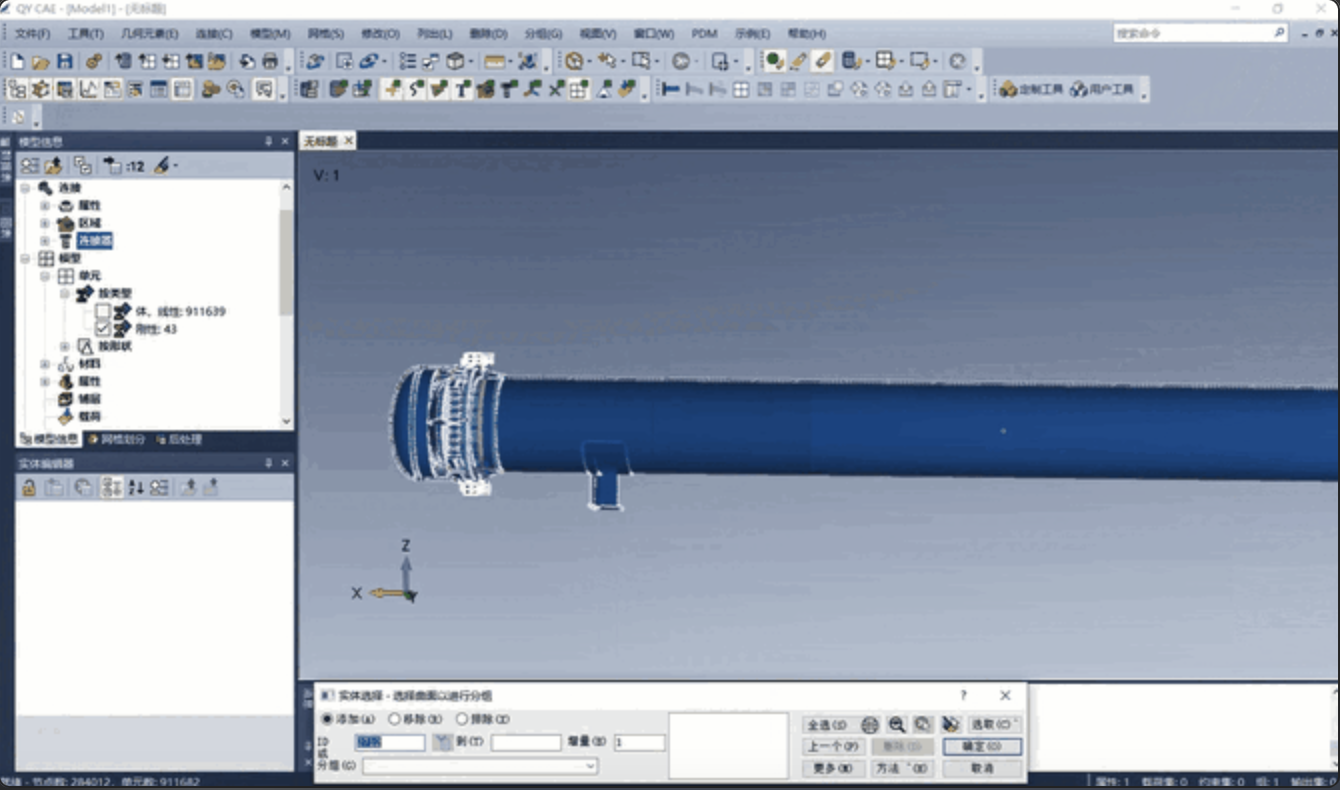

5 创建组
新建分组Pressure，选取腔体和换热器右端浮头内壁面；新建分组Pressure2，选取换热器浮头左端内壁面。

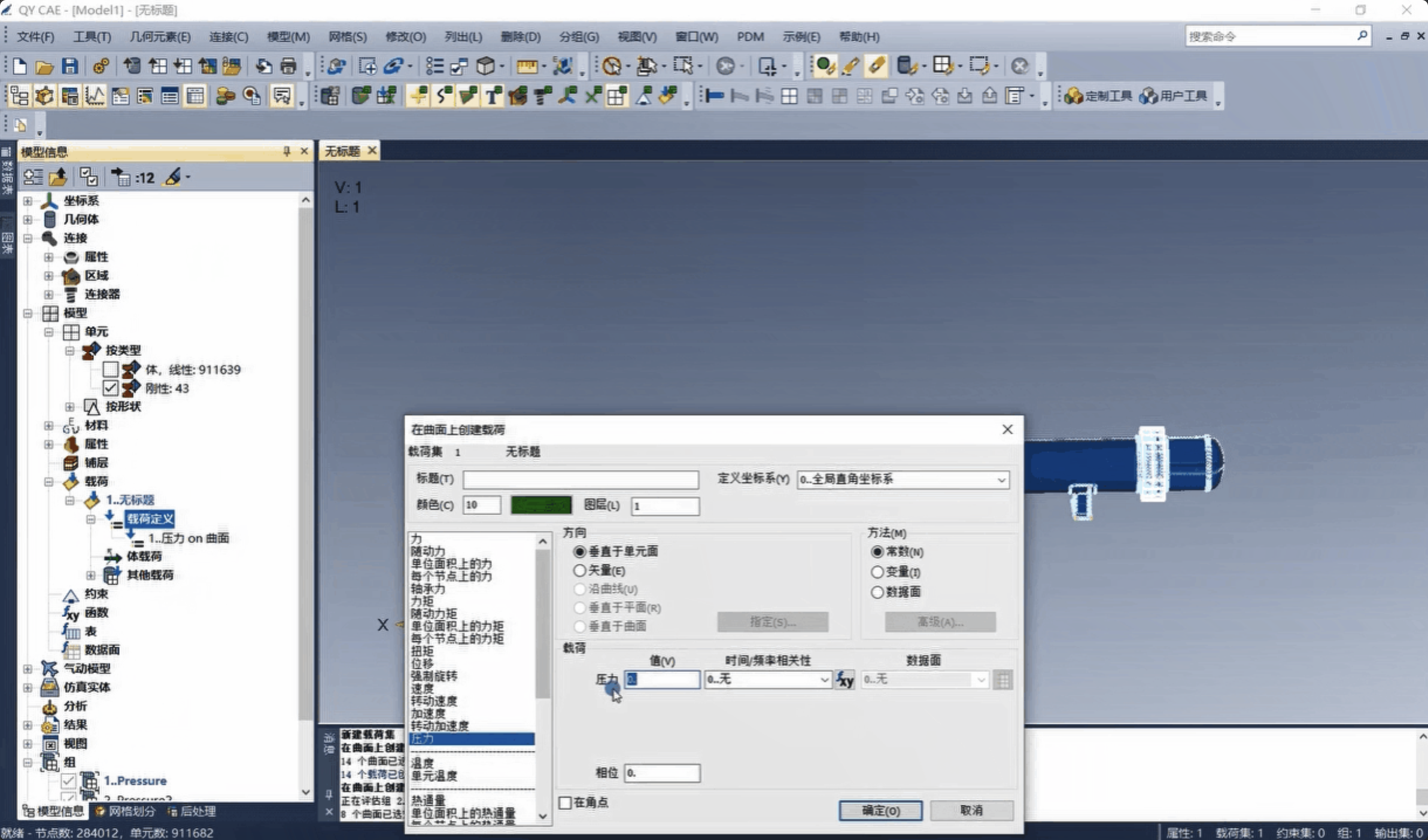

6 施加压力载荷
创建载荷，载荷施加位置：选取组Pressure，载荷类型：压力，设置载荷大小为:3Mpa；选取组Pressure2，设置载荷大小为：2Mpa。

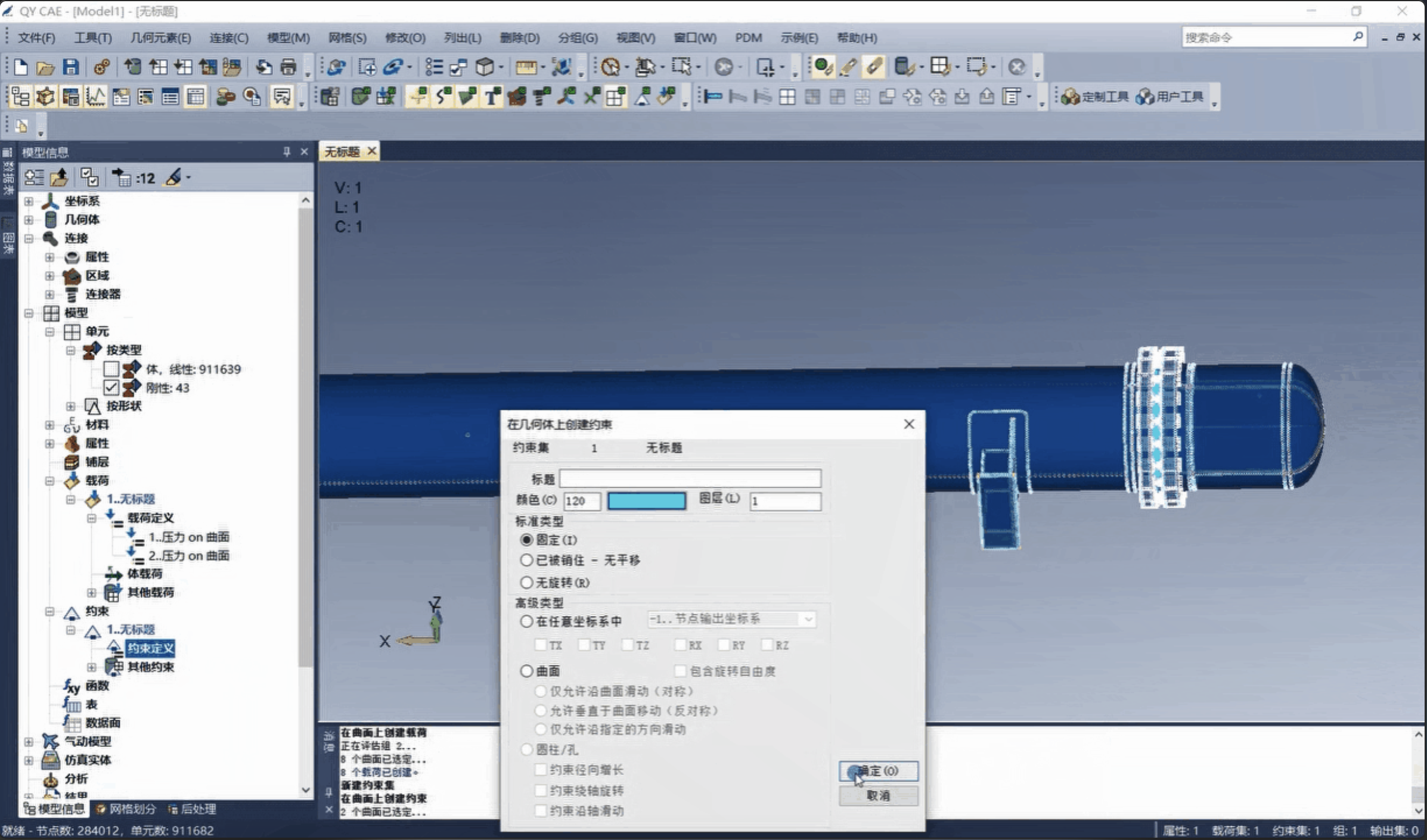

7 施加固定约束
选择换热器支架底部位置的曲面，设置为固定约束。

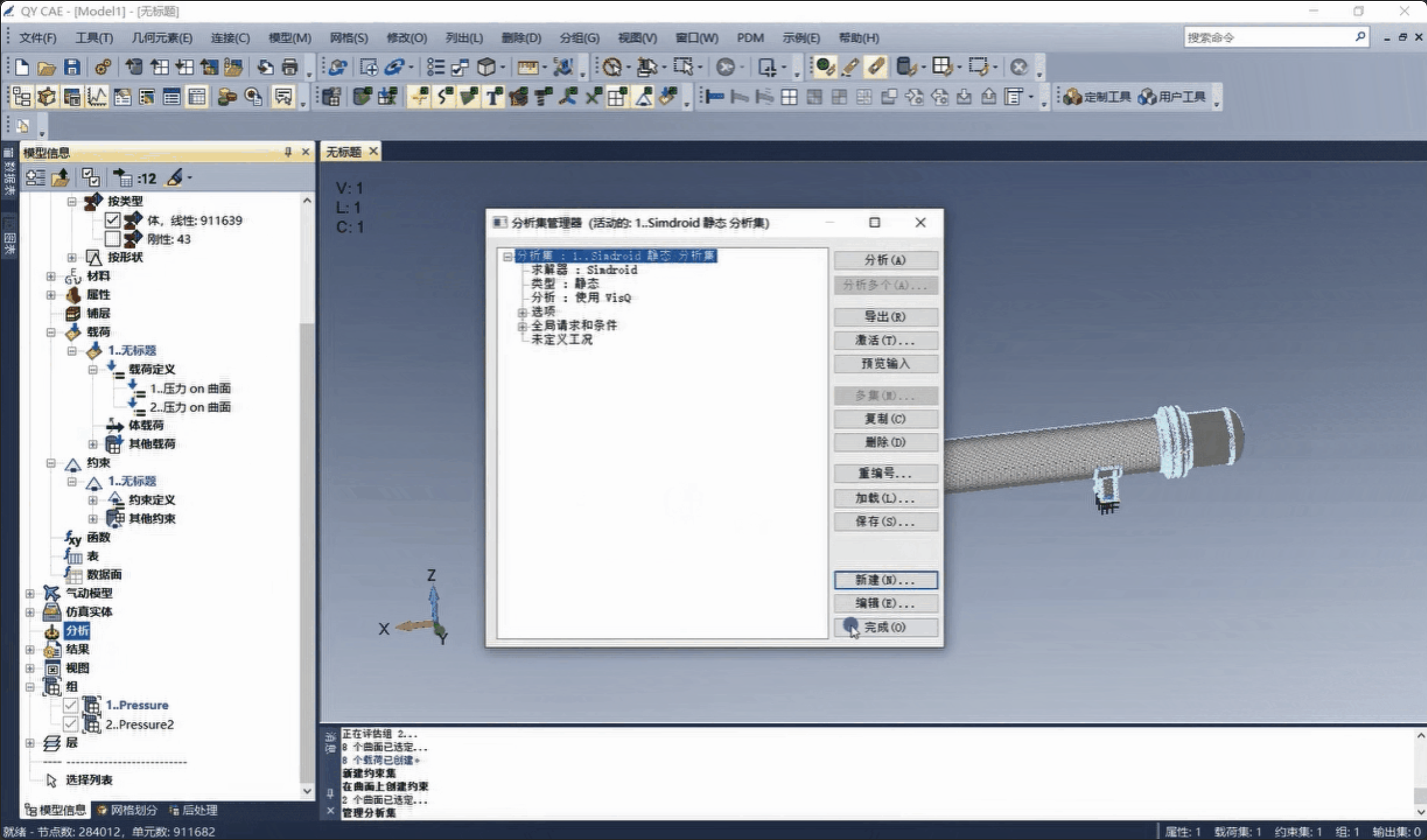

8 求解
新建Simdorid静态强度分析分析集，运行求解。

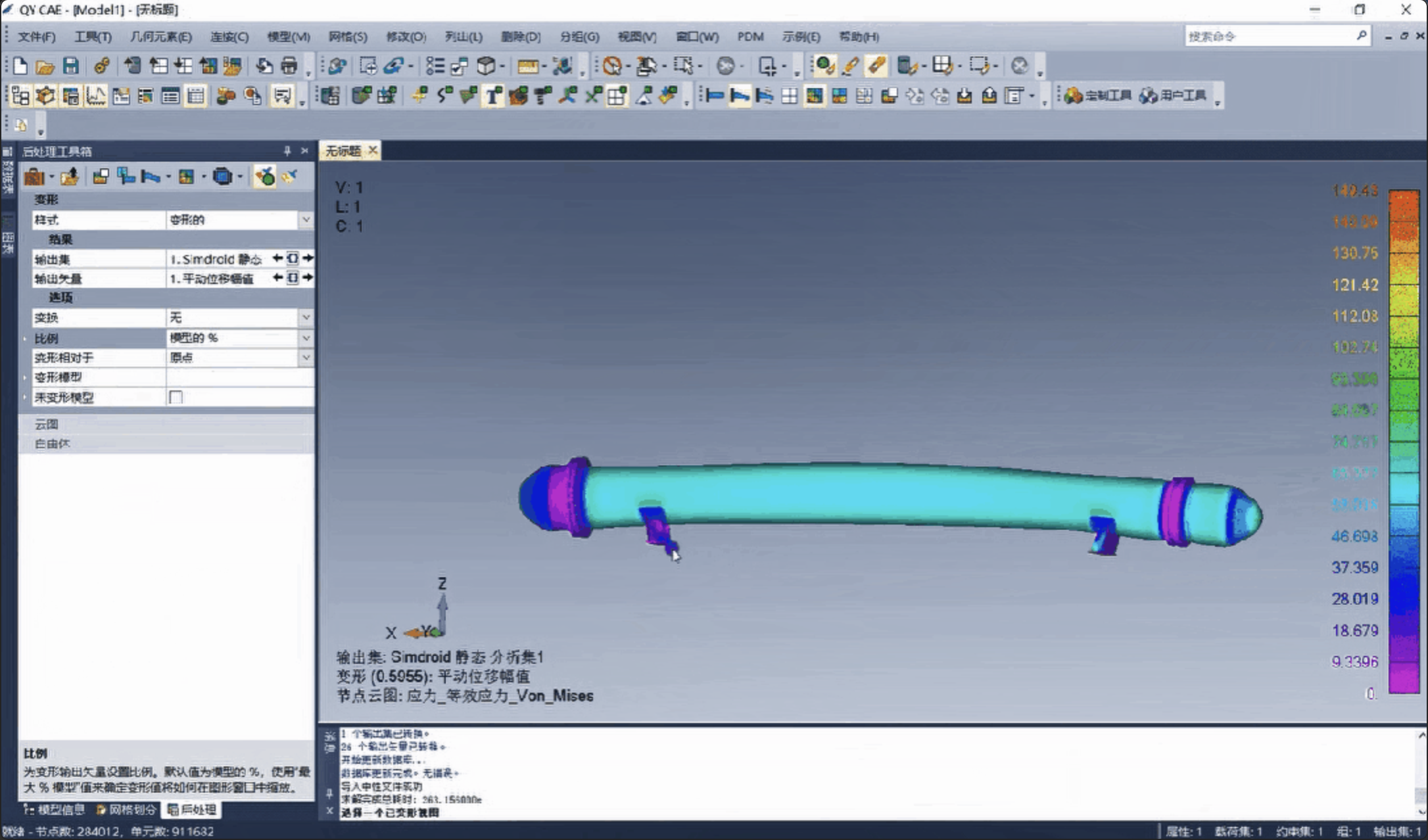

9 查看结果
查看位移及应力云图动画。
