当今主流三维设计CAD市场上存在着众多软件——UG NX、PRO/E、CATIA、SolidWorks、Solid Edge、Inventor等；其与其它软件的兼容性也是衡量软件是否强大的重要标准之一。青翼CAD拥有丰富的数据接口，能够处理各种类型的文件。
图一 青翼软件支持的数据格式
由于导入的外部模型只有体特征，因此不能使用日常基于特征树的编辑方法。除了使用同步建模技术编辑之外；对于习惯于顺序建模方式的用户，青翼CAD提供模型修改的最佳手段是“直接建模（Direct Editing）”功能。
图二 使用直接建模编辑顺序建模零件
“直接建模”允许设计者更快速、更方便地编辑三维模型，而不必考虑实体模型以前是如何生成的。直接建模操作并不影响模型原先已有的历史特征树，它直接生成于特征树的最底部，这种方式同样有利于公司内部进行数据交流，例如：审校者的设计修改对于设计者来说将会一目了然；而且直接建模所生成的特征也能够进行抑制、移动、编辑等操作。不管在独立的零件、钣金件或者装配件中，所生成的直接建模特征也是全关联的。
“直接建模”命令组位于“主页”的“修改”中。
图三 直接建模设计命令
下面将进行实例操作介绍。
图四 实例模型

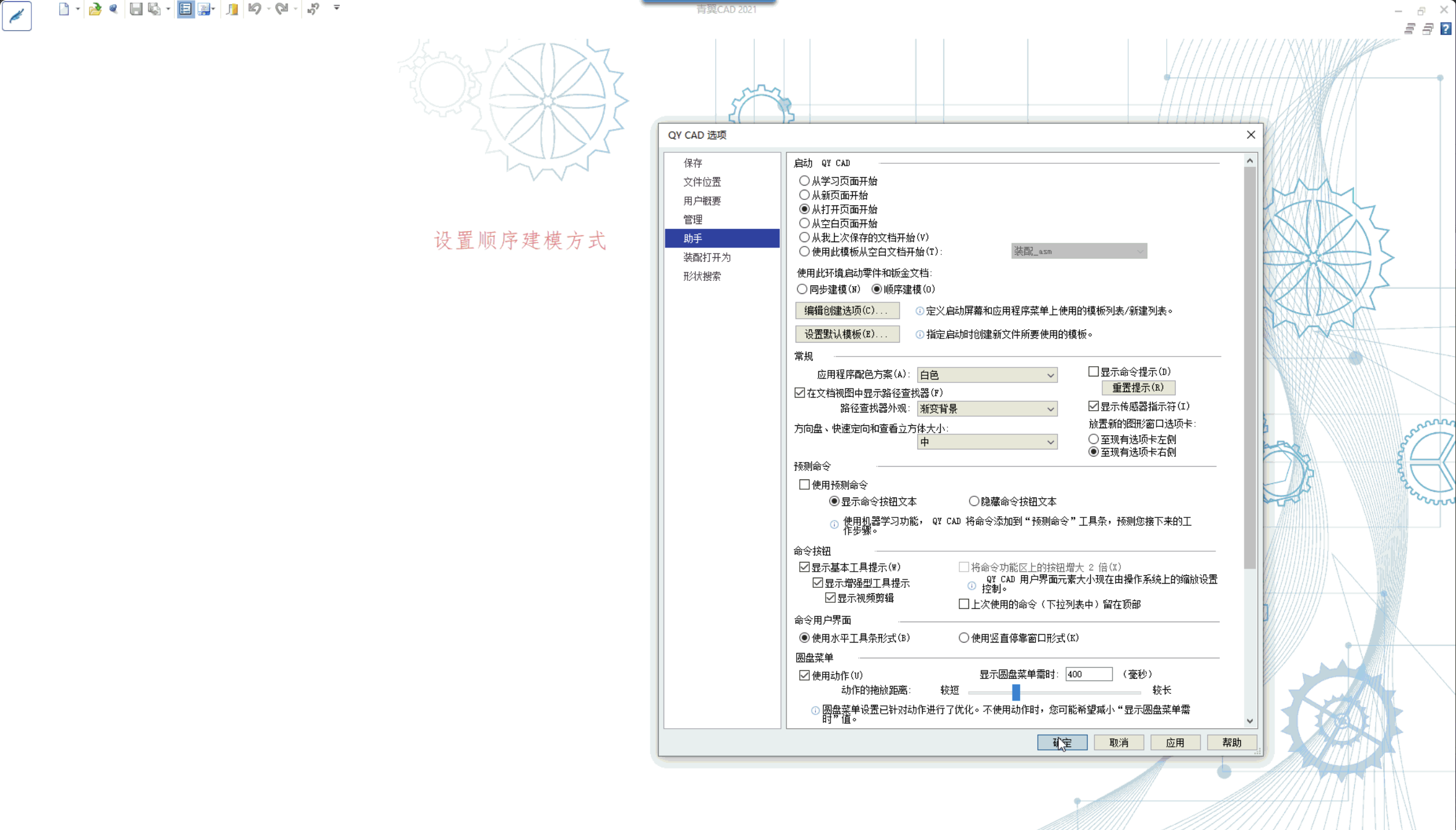

1 使用顺序建模方式，打开外部数据
导入外部钣金模型
图五 导入外部钣金模型
2 使用“直接建模”方式编辑模型
1）调整折弯角（两处）：识别目标折弯角度，并调整角度大小
图六 调整折弯角
2）匹配面
图七 匹配面
说明：移动钣金件表面时，将不更改模型的厚度或者折弯半径。
3）调整孔大小：调整一个或者多个圆柱面 / 锥面的大小
图八 调整孔大小
4）删除面（两处）：从模型中删除面
图九 删除面

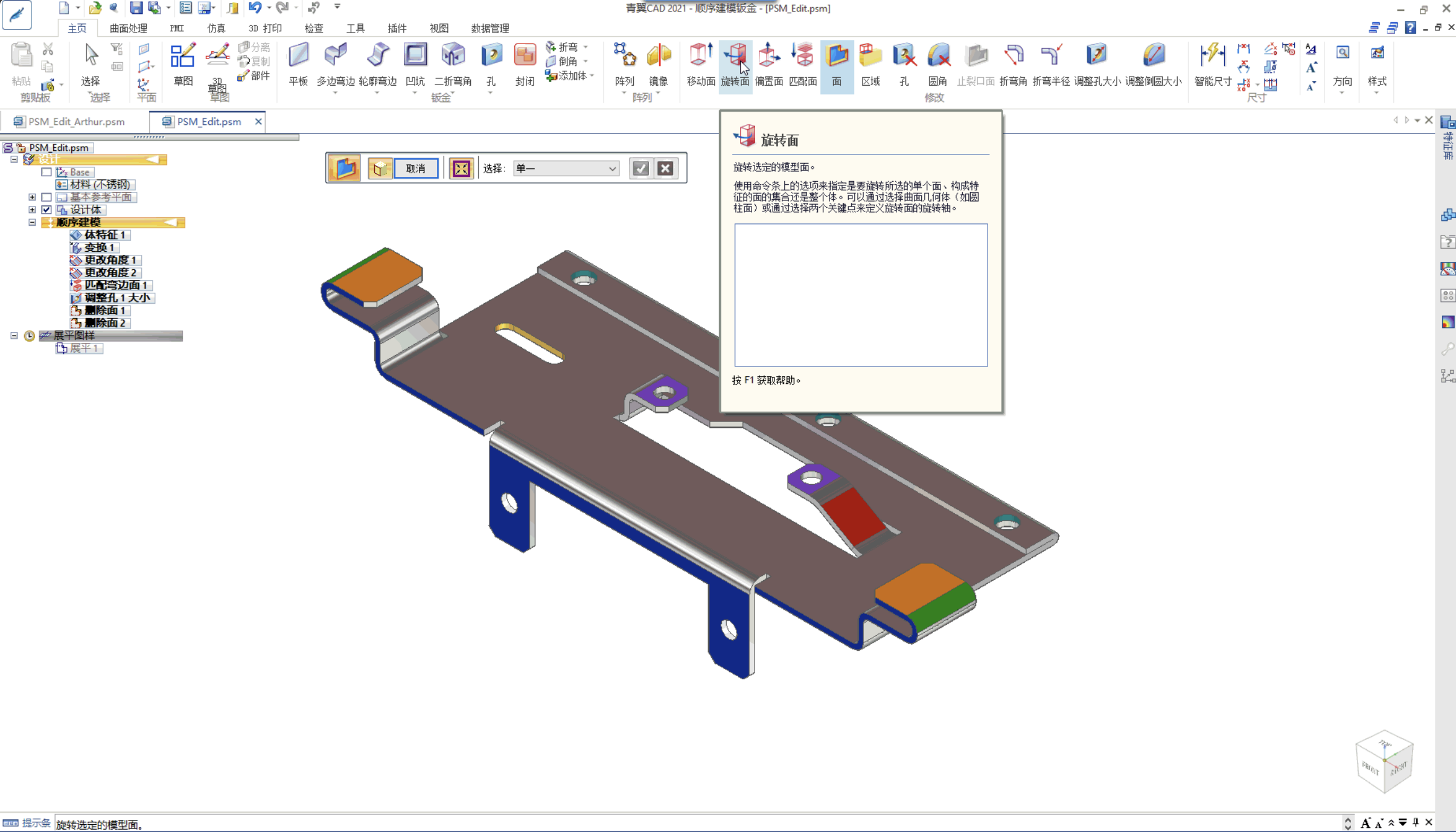

5）旋转面：旋转所选的模型面
图十 旋转面
6）移动面：移动所选的模型面
图十一 移动面
7）调整折弯半径：识别目标折弯半径，并调整半径大小
图十二 调整折弯半径
8）删除孔：从模型中删除圆柱面或锥面
图十三 删除孔
图十四 直接建模编辑零件
直接建模实例操作
显而易见，导入的外部数据经过“直接建模”功能的编辑，可以快速修改为符合设计所需要的模型，能够大幅度提升模型的编辑效率。
