在做机械结构的设计装配时，经常会用到弹簧这类可变形零组件，通常用于一些减震和控制机构中。这类零件往往有其使用特点，即在装配环境中，此类零件需要跟随其他组件的运动发生形变，而不影响其零件状态，这种装配效果可以使组件位置调整起来更方便更真实。
那在青翼CAD中，我们该如何快速实现这样的变形设计效果呢？针对这些可变形零件，青翼CAD提供了一个专门的功能——可调零件，那接下来我们就来看下青翼CAD是怎么做的吧！

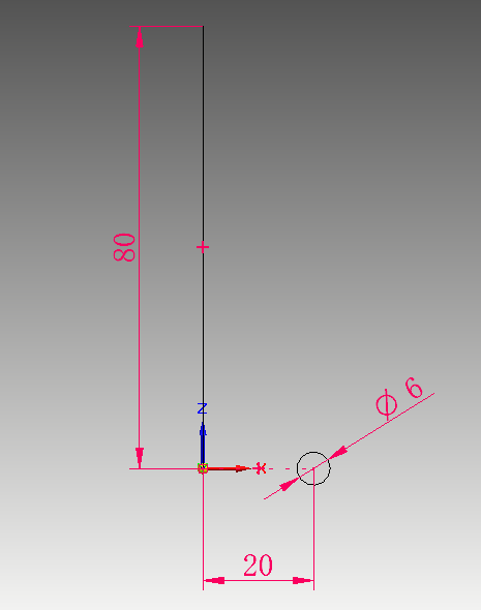

1 先使用青翼CAD制作一个弹簧零件，零件中新建草图，绘制弹簧截面及弹簧总长
图1 弹簧草图

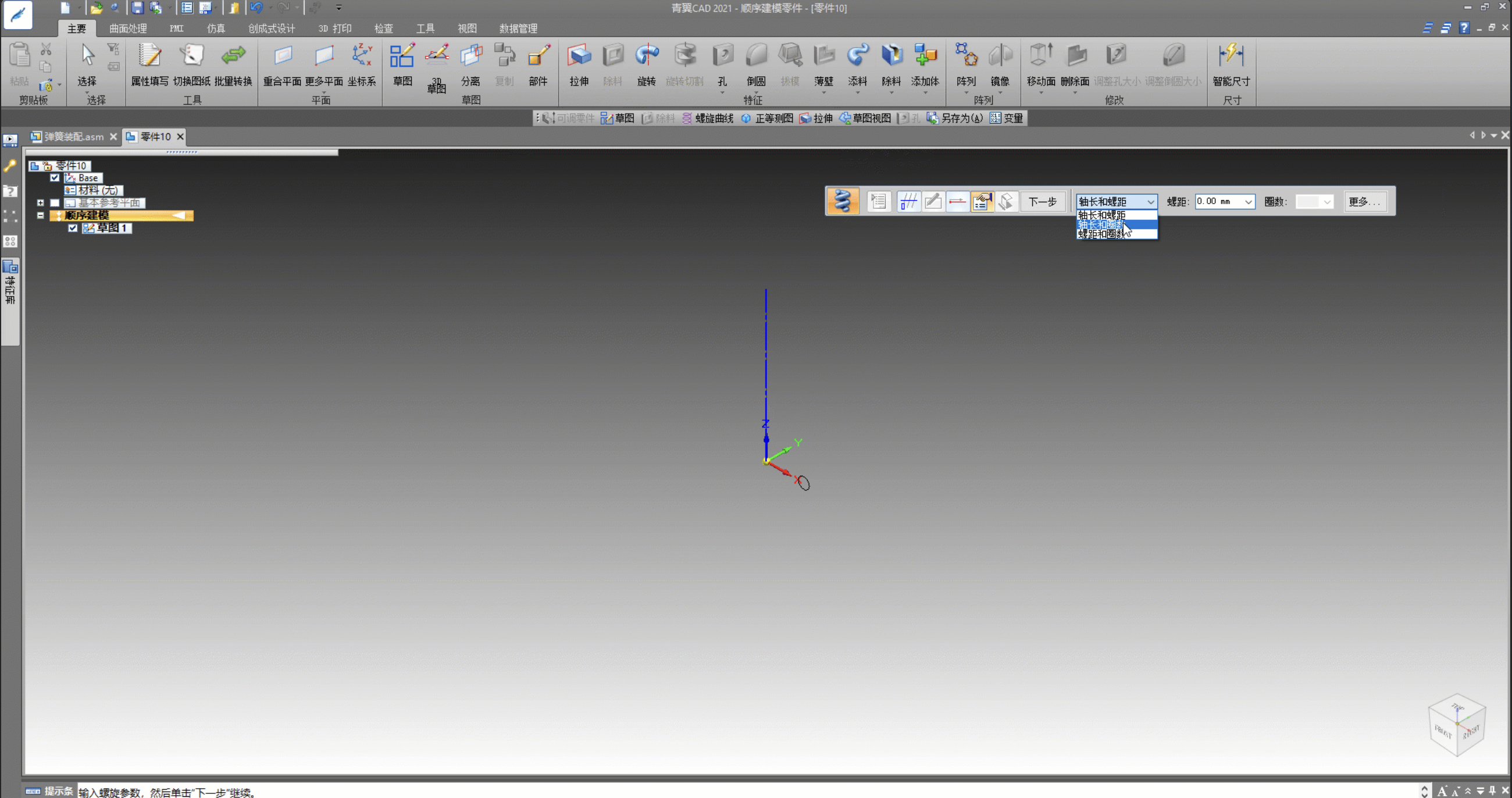

2 使用“螺旋拉伸”命令，分别选择弹簧截面，及弹簧总长
此处选择“轴长和圈数”，设置合理弹簧圈数值。
图2 弹簧定义

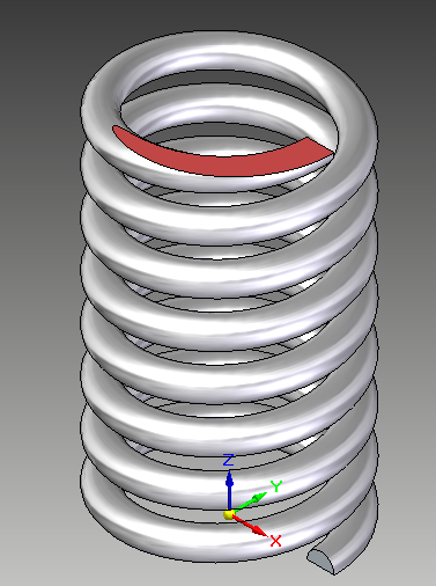

3 使用“除料”命令处理弹簧装配端面
图3 弹簧装配端面处理

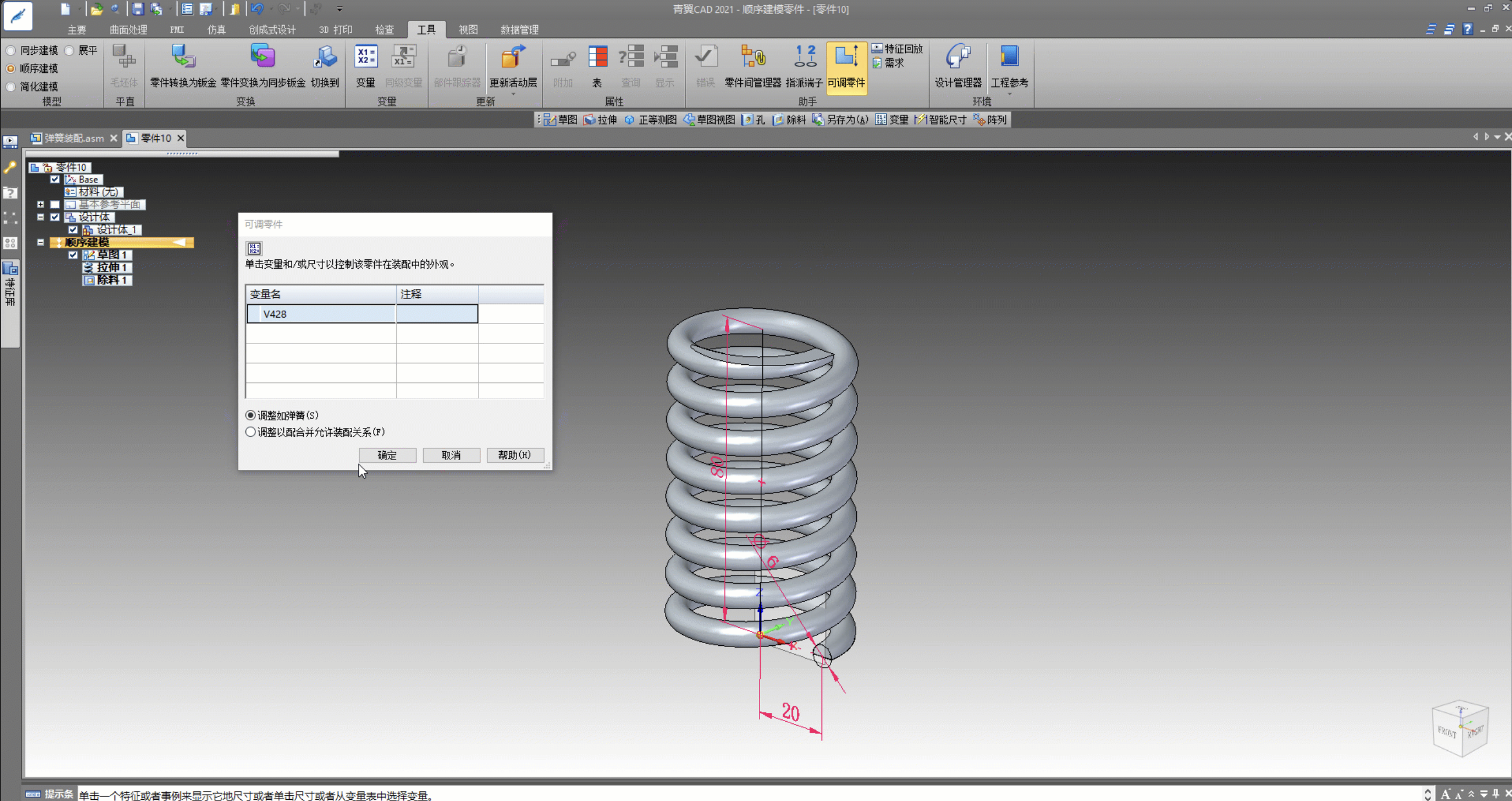

4 定义可调零件，设置轴长尺寸为可调尺寸
图4 可调零件定义
5 在装配环境中，调入定义好的弹簧零件，调入时选择“放置可调”，之后选择可调参考尺寸（可选择装配变量或直接测量）
图5 定义装配可调尺寸
6 添加弹簧定位装配约束
图6 定义其余装配约束
7 调整夹板间距，弹簧随着发生形状拉伸或压缩
图7 变形效果
图8 装配效果
