在某些零件的建模过程中，有时会遇到相对复杂的曲面构建，比如家用电器产品和汽车零部件等，这时建模软件是否具有较强的曲面功能就显得至关重要。

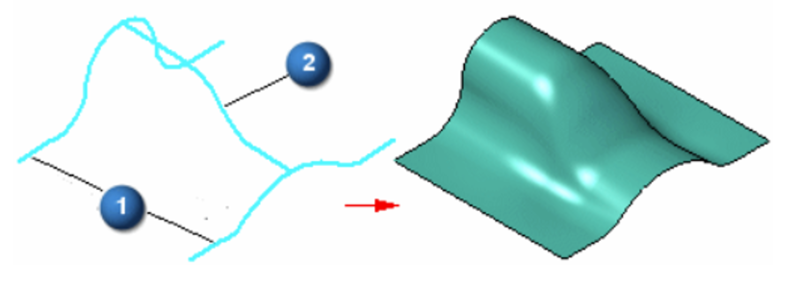

青翼CAD的蓝面功能为复杂曲面建模提供了一个有效的工具。通过选择面的边或草图曲线定义开放或封闭的横截面 (1) 就可以按通过所选曲线组放样方式，快速地构造出自由曲面，同时还可以添加引导线(2) 进一步控制曲面的形状。
下面就让我们来感受下青翼CAD蓝面命令功能的强大和快捷。

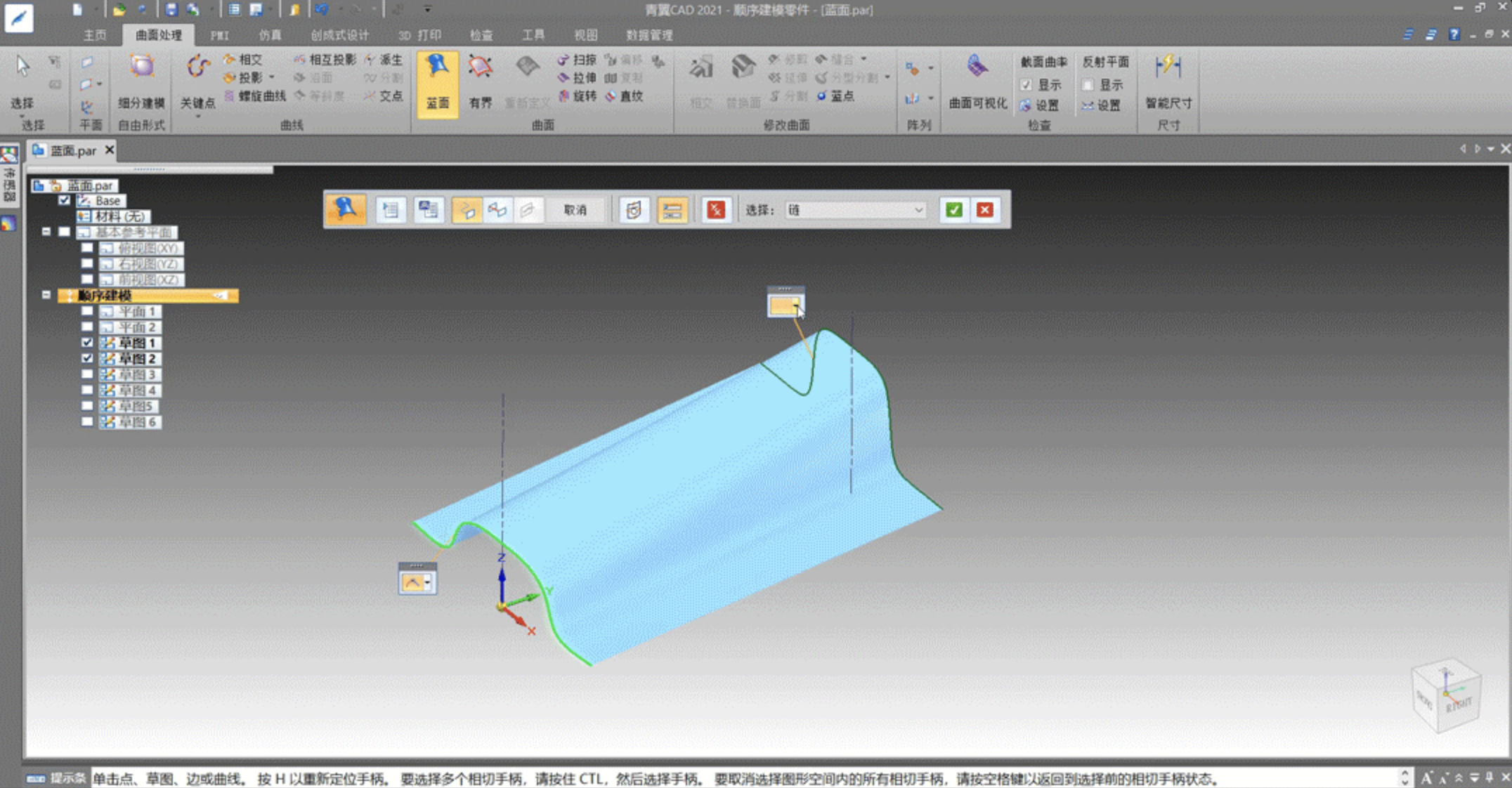

1 蓝面功能提供了多种方式来定义截面线和引导线，允许选择2条或以上截面线直接创建曲面，曲面与截面线间可以设置不同的约束条件以控制曲面形状

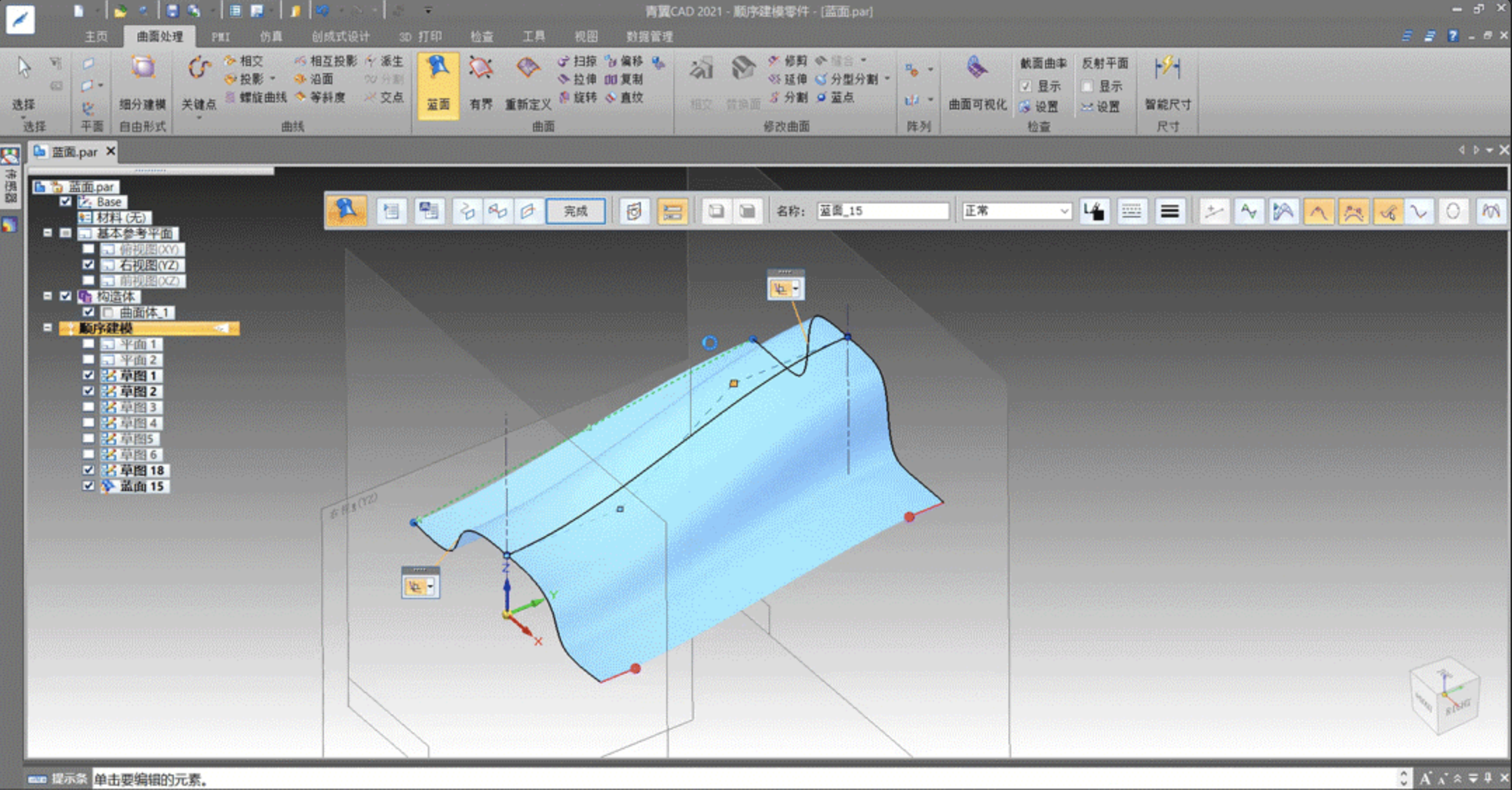

2 蓝面工具还附加了许多编辑选项用来修改自由曲面形状，其中插入草图选项能够通过使用选择的参考平面与蓝面特征相交产生新草图几何体，调整草图就可方便地控制自由曲面形状
3 蓝面工具自带曲面可视化选项，用以控制生成的自由曲面网格显示和网格密度，以及曲率梳的显示和密度幅值大小控制，更好地优化调整曲面质量

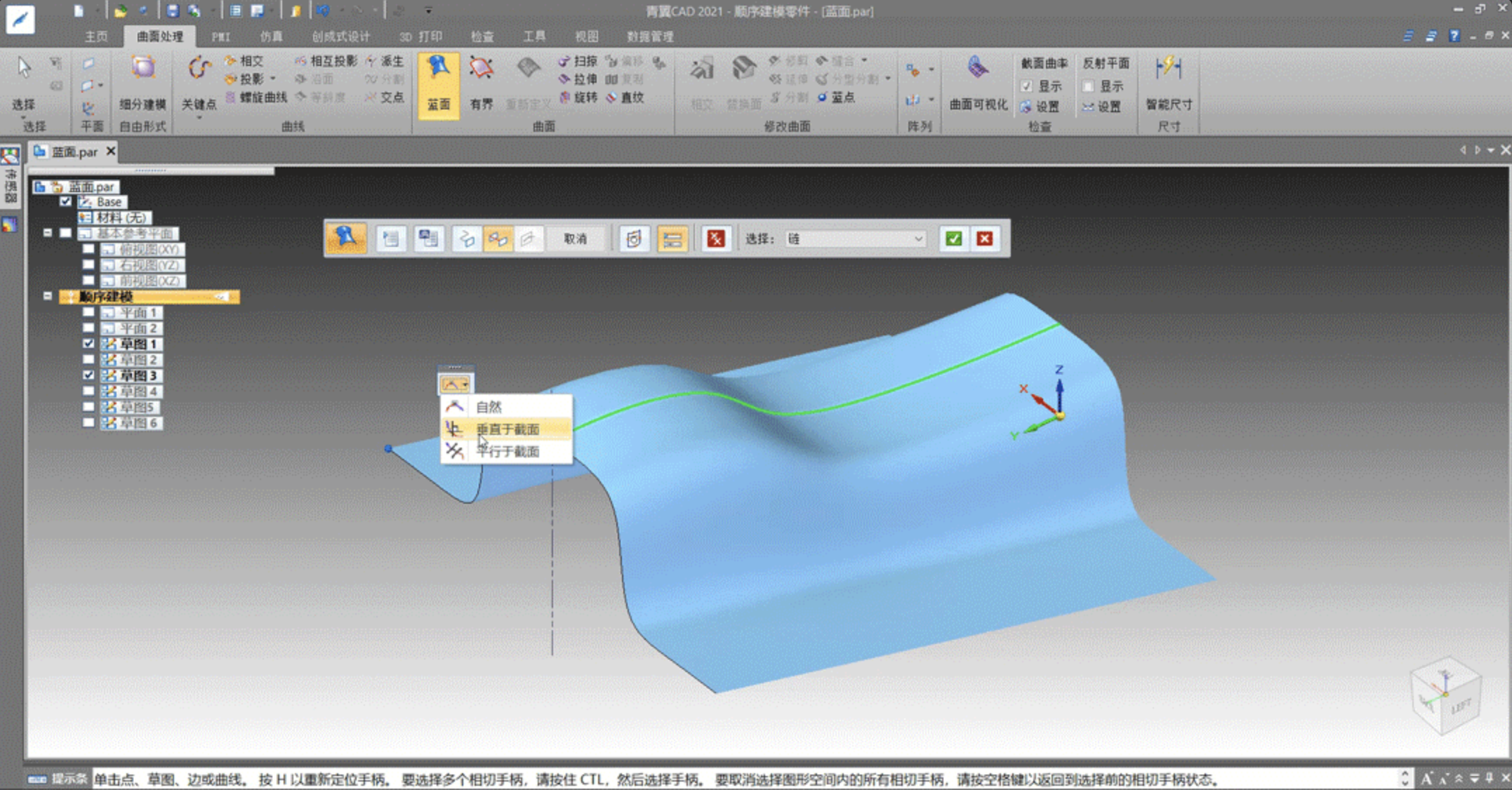

4 另外，蓝面也可由截面线和引导线混合定义，至少选择1条引导线和1条截面线即可扫掠放样创建自由曲面，截面线与自由曲面间也可以设置约束条件控制形状

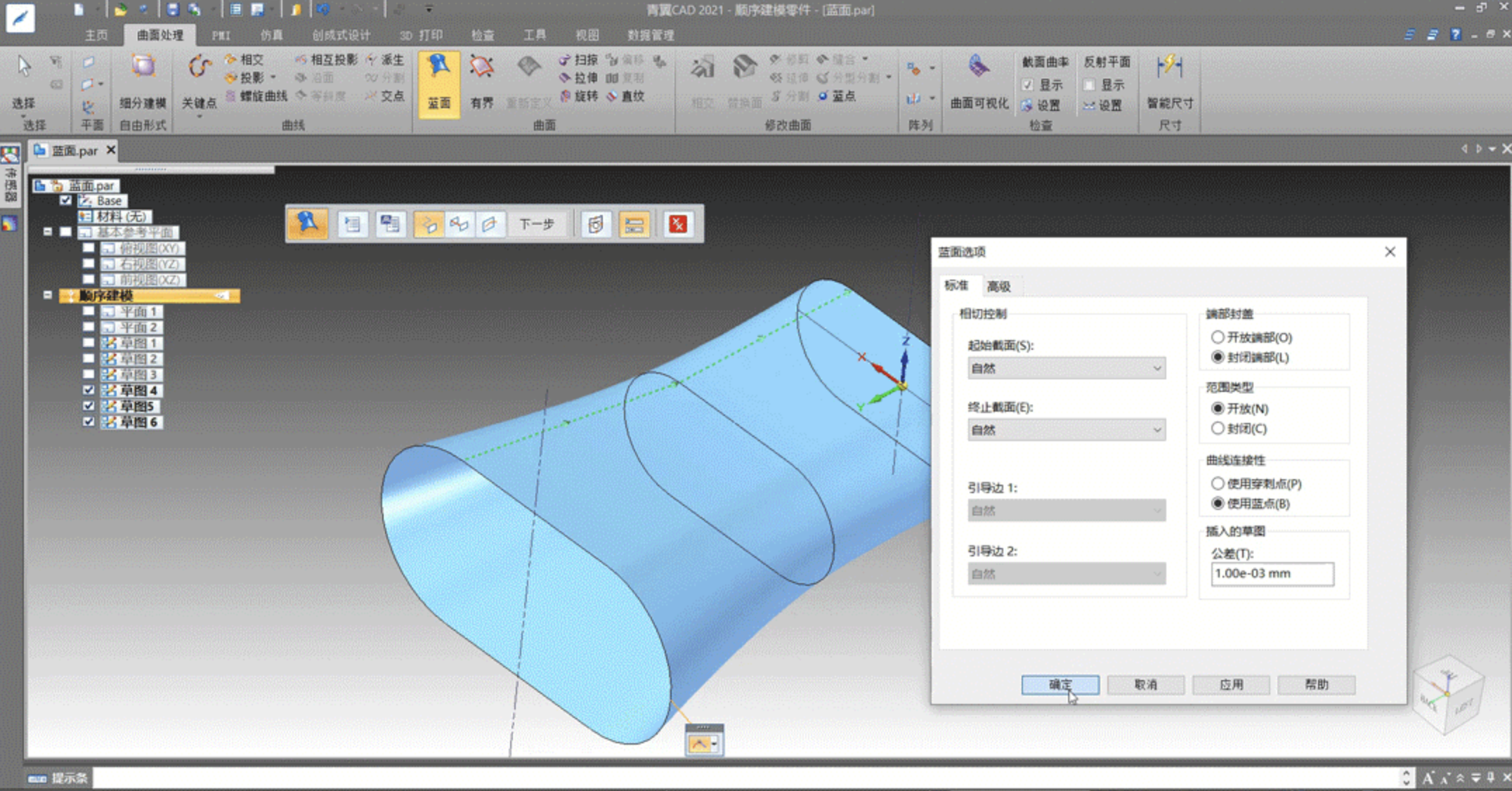

5 还有，截面线形状可以是全部封闭的，也可以是封闭和开放混合使用，封闭截面线除了能添加约束外，也可自动封闭端面，并能生成一个封闭实体
从以上实例中可以看出，青翼CAD蓝面工具具有较强的曲面造型功能和较多的曲面控制选项，可以满足一般零件复杂曲面的构建。
