腰型孔（槽）通常用于连接两个或多个零件，并提供稳定的定位和固定功能。正确的装配技术确保了装配的准确性、可靠性和可制造性，对于最终产品的质量和性能至关重要。
使用青翼CAD软件，我们可以精确地绘制腰型孔（槽）的轮廓，并将其与其他零件的特定位置和方向进行对齐。这种准确的对位可以确保装配后的部件符合设计要求，避免因装配不当而导致的尺寸偏差和功能失效。
下面我们来看如何使用青翼CAD进行腰型孔（槽）装配，本例通过螺钉跟腰型孔（槽）进行装配进行演示。
螺钉跟槽装配第一种方法

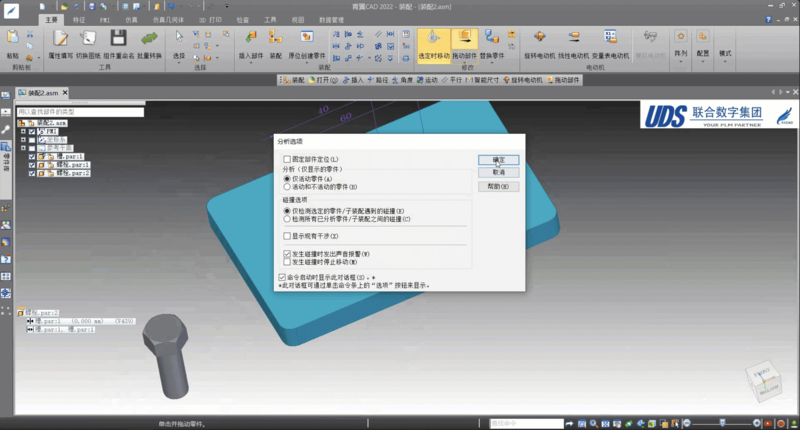

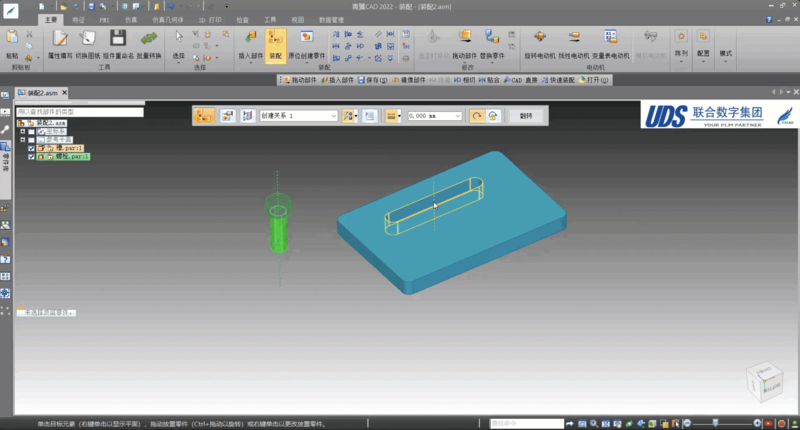

1 使用“贴合”和“同轴”命令直接进行装配
此装配方法无法移动螺钉。
螺钉跟槽装配第二种方法

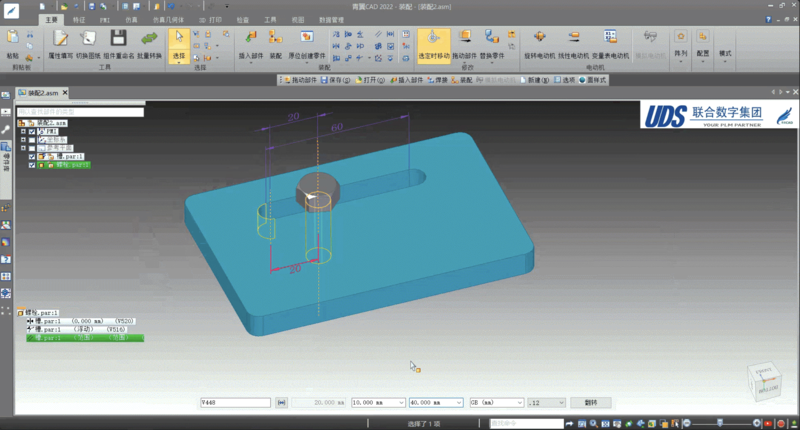

1 使用“贴合”、“路径”命令进行装配
利用“路径”约束可以进行“固定”和“浮动”两种偏置类型。

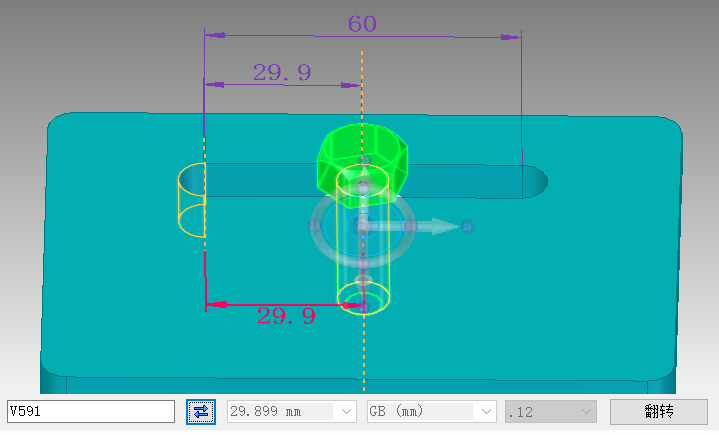

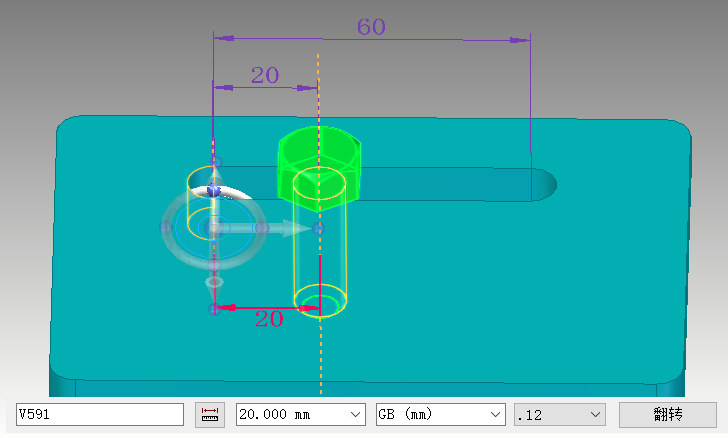

2 使用“平行”命名进行装配
利用“平行”约束可以进行“固定”、“浮动”和“范围”三种偏置类型。
· 固定
定义固定偏置后，可以输入指定偏置距离（选定面之间的固定距离）的值
. · 浮动
定义浮动偏置后，由另一个所应用的关系来控制偏置距离
· 范围
选择范围选项后，通过定义两个偏置值来限定偏置值的上下限
螺钉跟腰型孔装配

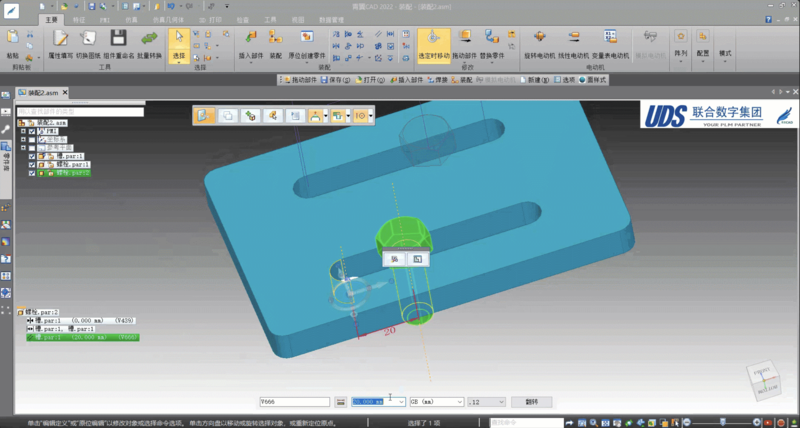

1 使用“贴合”和“置中”命令进行装配
腰型孔无法使用“路径”命令进行约束。

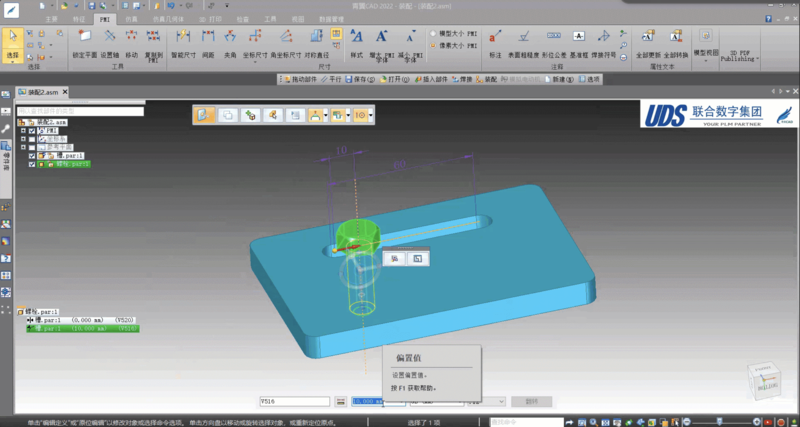

2 使用“平行”命令进行装配
“平行”约束命令可以实现跟槽一样的装配效果。
青翼CAD拥有十几种装配约束，工程师在进行装配设计时，可以对装配约束进行组合使用，大大提高工作效率。
