在我们日常工作中，难免会遇到其他外来数据，比如STP、XT，又或者其他软件的文件，比如SolidWorks、CREO、NX。对于零件文件，青翼CAD可以利用【直接建模】进行直接修改，对于钣金文件，由于涉及到展开，我们依然可以利用直接建模进行修改，但不能转化为钣金，是无法使用展开的。
青翼CAD作为设计、仿真、制造一体化的高端3D软件，提供产品设计、产品仿真、产品加工等解决方案，青翼CAD可以使用钣金转换功能将外来数据转换为【青翼钣金】。
那就让我们来感受下青翼CAD的钣金转换功能和钣金展开功能。

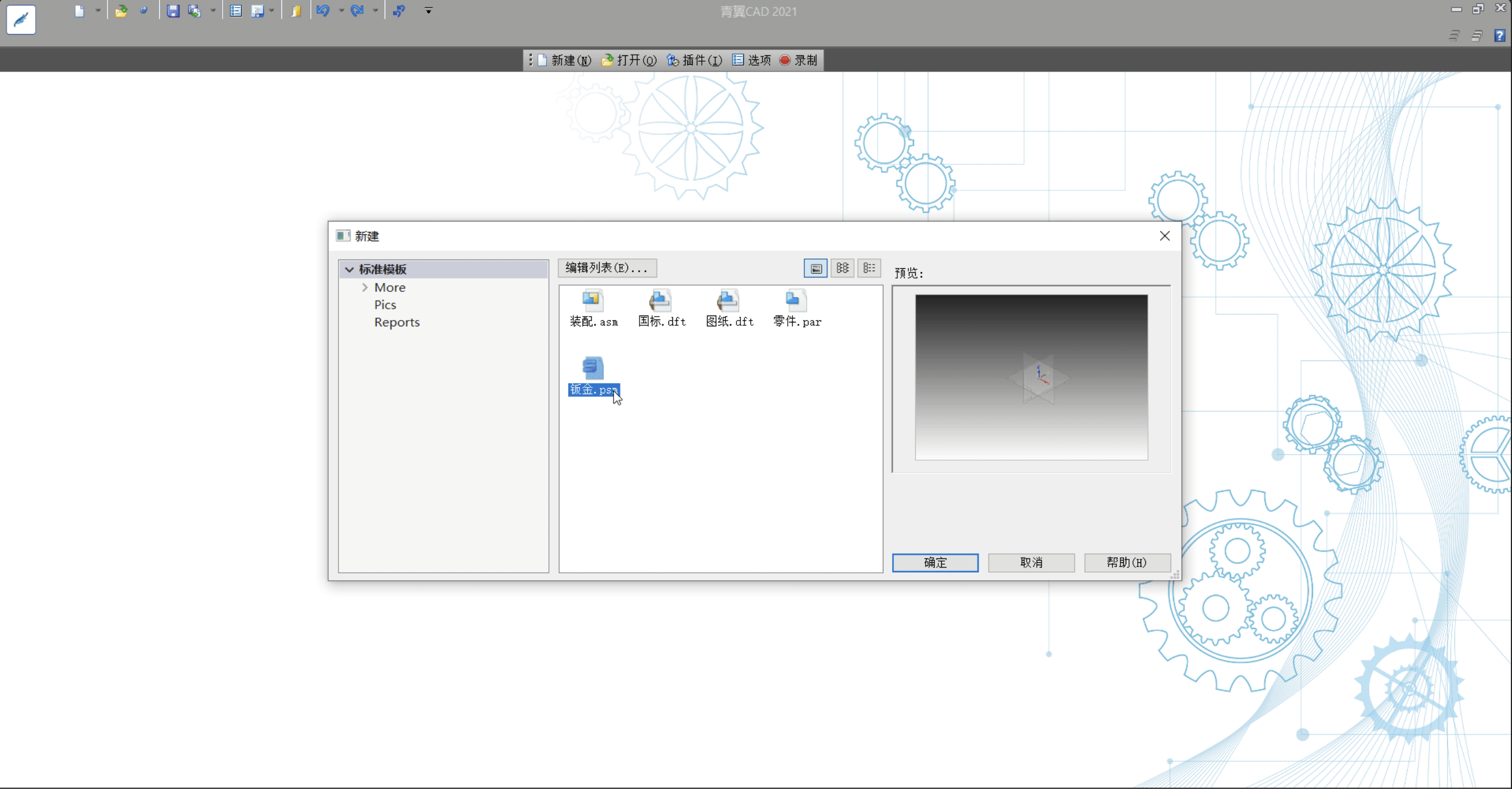

1 打开NX.prt文件，用青翼CAD的钣金模块，对它进行打开的操作
图1 打开文件

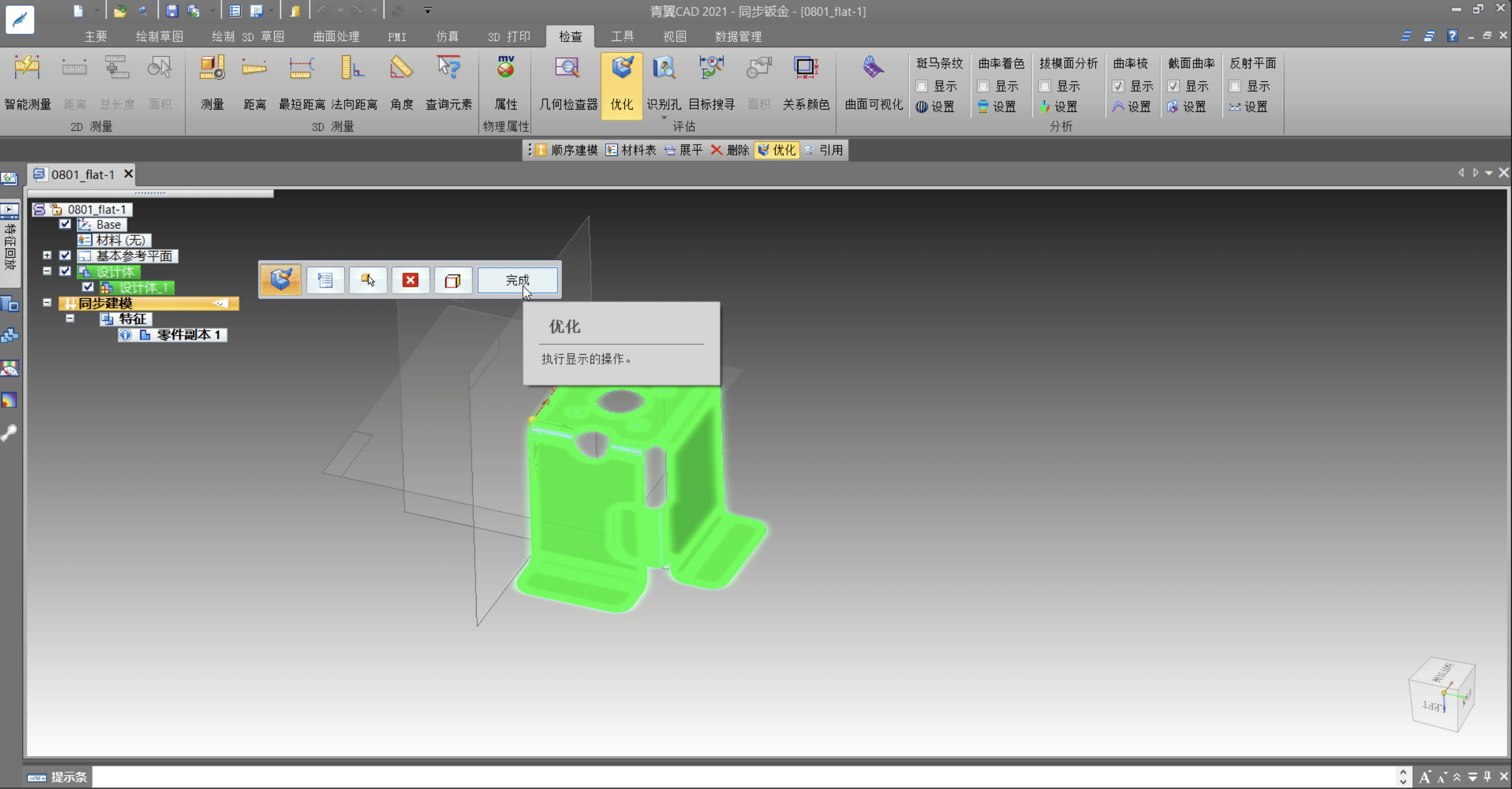

2 对于导入的数据，不论是STP、XT或是其他的软件的文件，导入后，我们优先使用【优化】的命令，对其进行一个优化，其主要目的是修复边或者识别折弯面，优化完成后点击【确定】
图2 优化

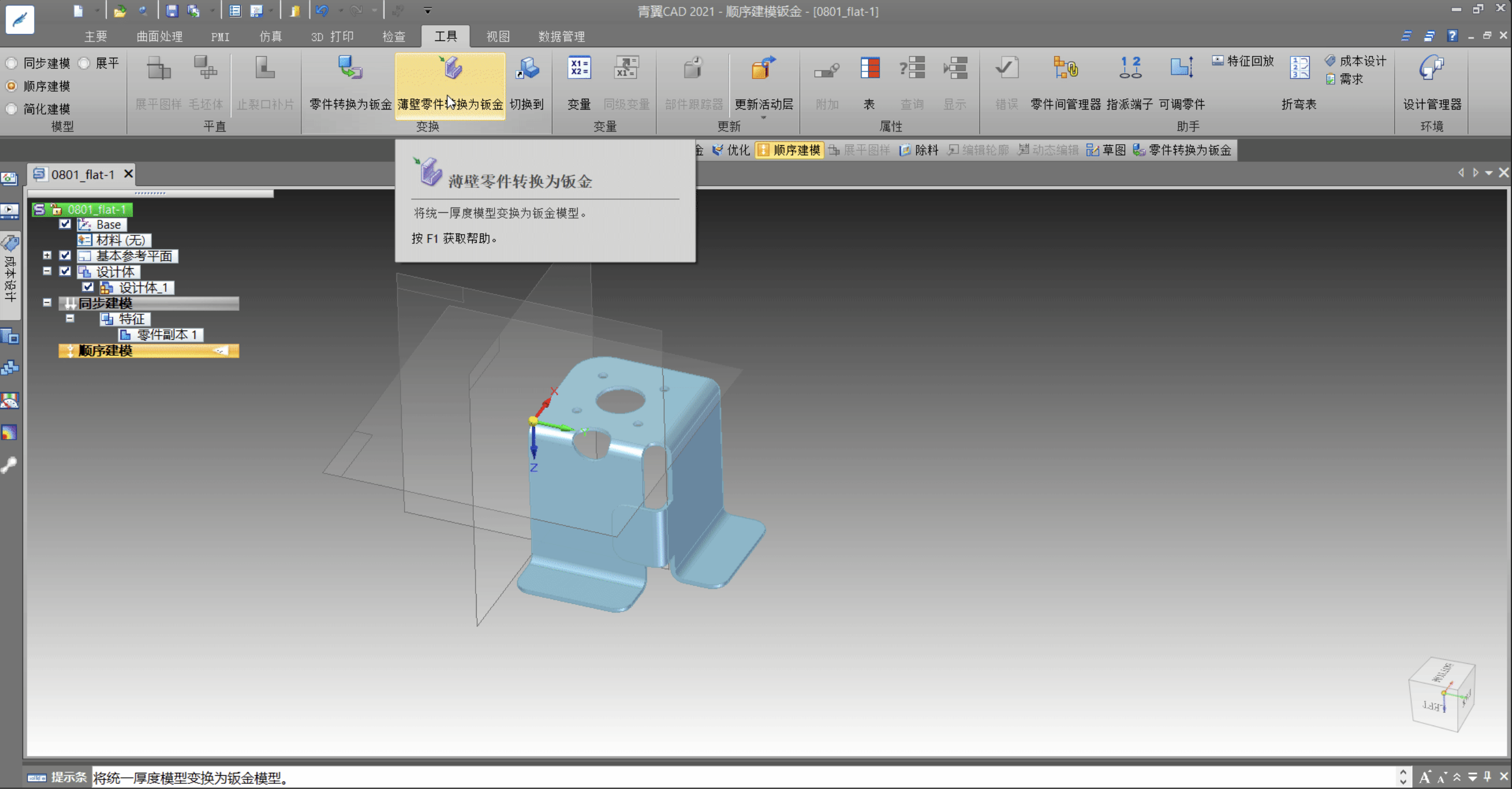

3 用工具里的【薄壁零件转换为钣金】，转换为钣金的数模，点击后根据提示条，选择一个用于转换的基本面，之后点击完成-取消
图3 薄壁零件转换为钣金

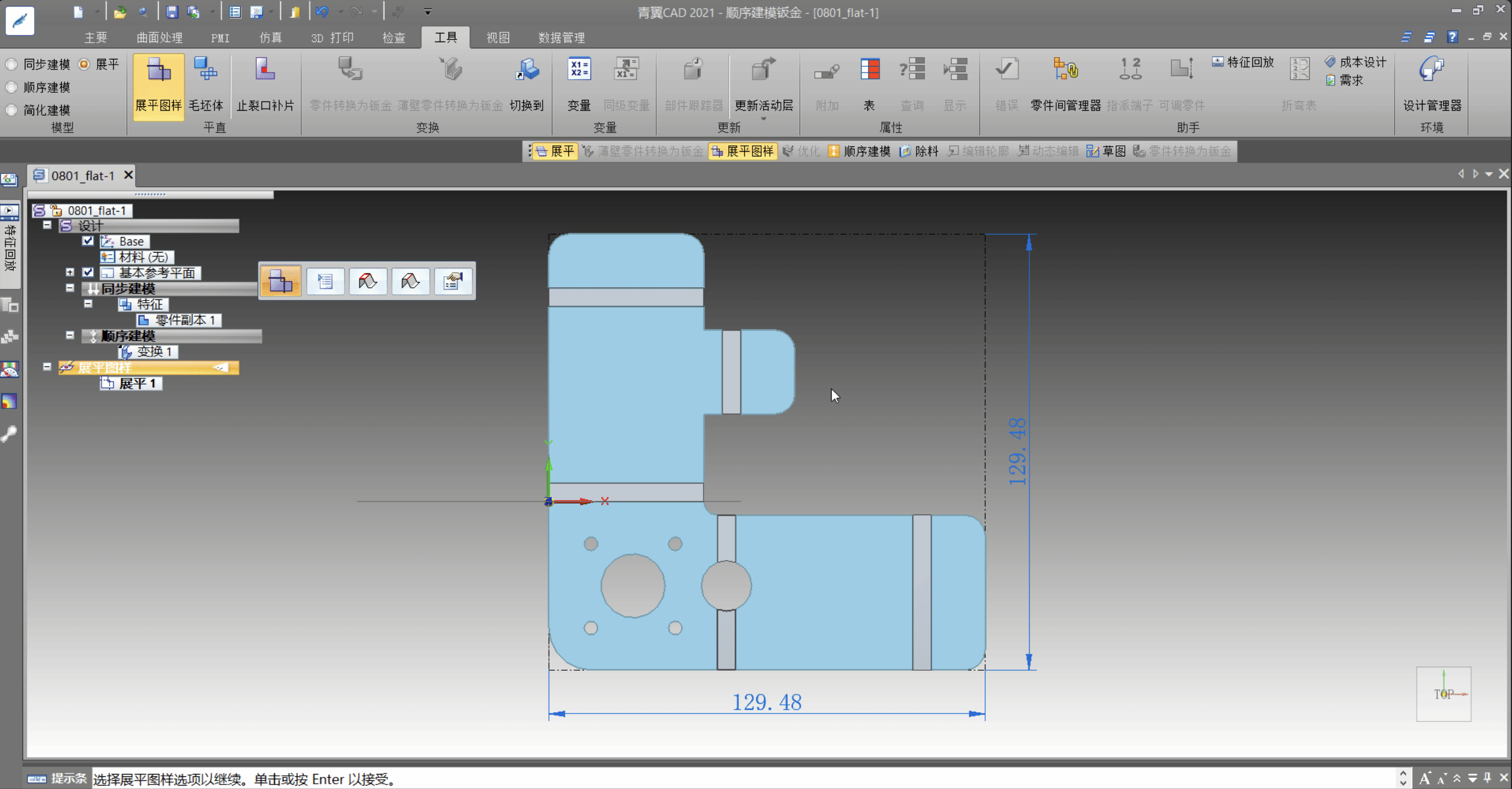

4 使用【展平图样】命令进行展开操作，单击一个平面上的面，然后单击一条边定义为X轴，这样就能对模型进行展开操作
图4 展平图样
通过青翼钣金，产品设计工程师可快速优化、转换外部模型进行修改设计，从而大幅度增加设计效率。
