在设计过程中，需要创建大量相同或相似的图形或零件时，手动一个个地复制和粘贴是非常费时费力的。
使用填充阵列可以很好地解决这些问题。填充阵列可以帮助用户快速创建一组具有相同形状和大小的对象，且这些对象之间具有相同的间距和排列方式，这样可以大大提高设计效率和准确性，同时减少出错的可能性。
下文将演示使用青翼CAD进行填充阵列。
同步建模环境

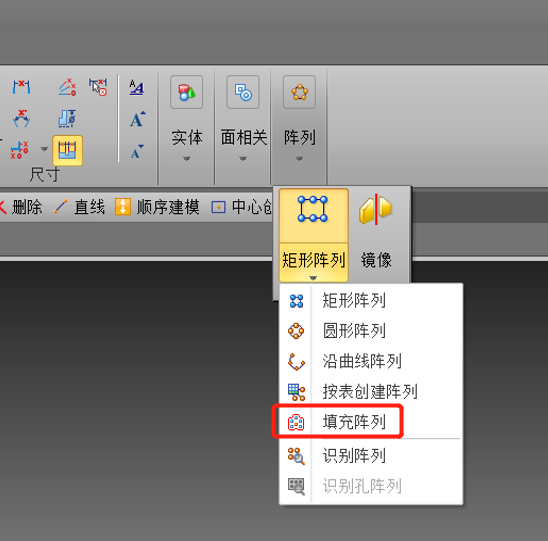

1 使用“填充阵列”命令可以直接完成
填充阵列里面“填充样式”可以选择：

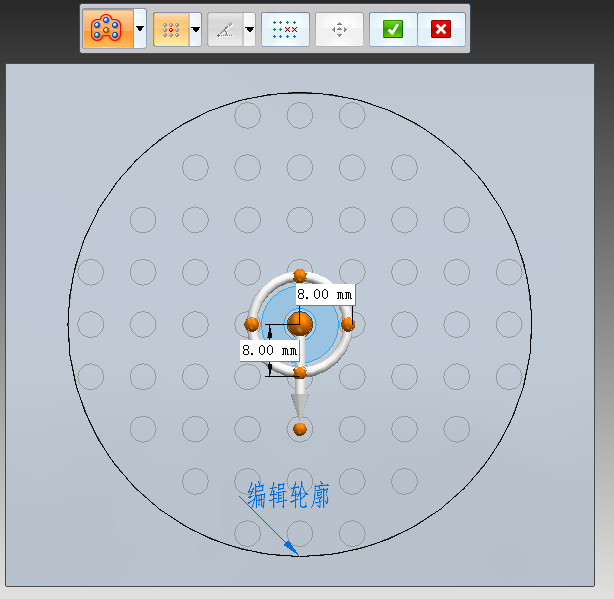

· 矩形填充样式
输入两个值以定义行列间距。使用 Tab 键在间距值框之间进行切换

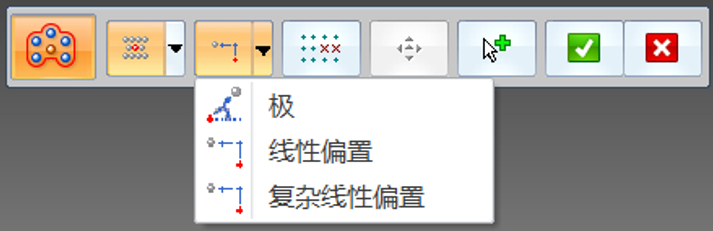

· 交错填充样式

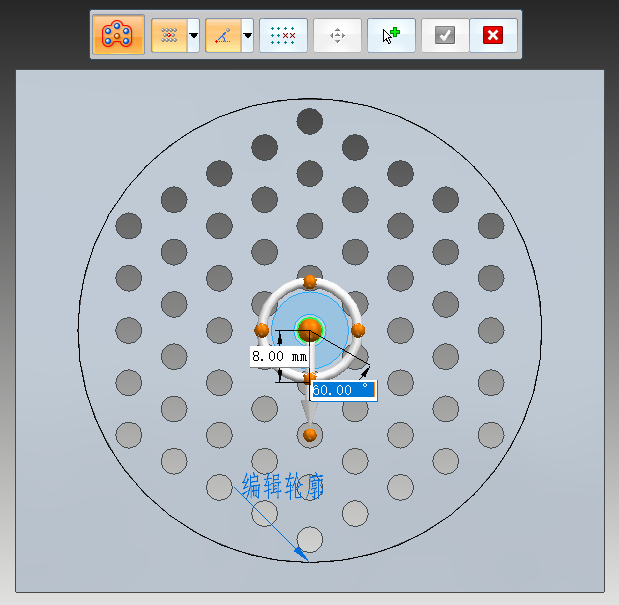

极填充间距方法：控制事例间距和偏置角度

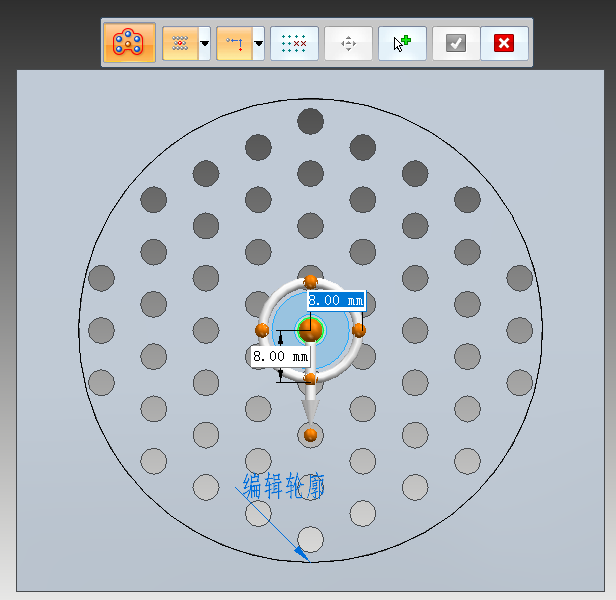

线性偏置填充间距方法：控制事例间距、行间距和偏置间距

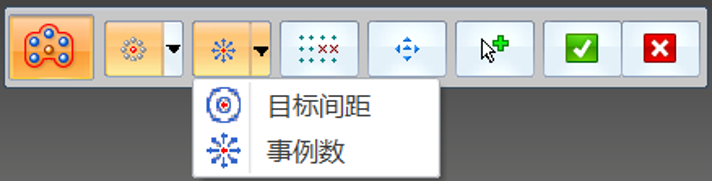

· 径向填充样式

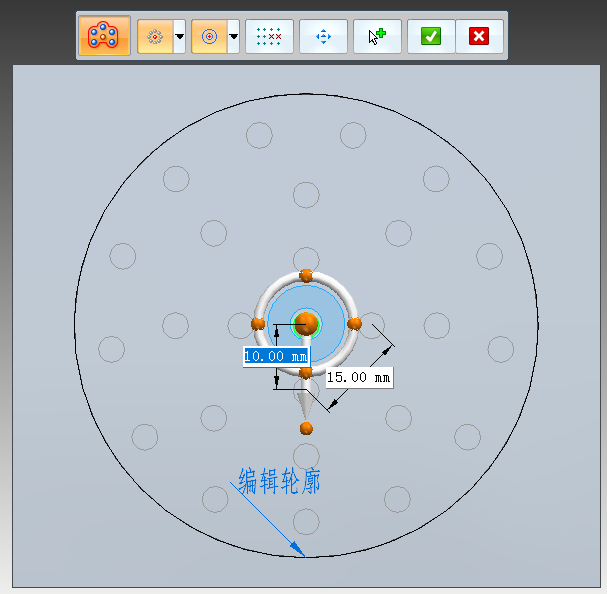

目标间距填充间距方法：目标间距径向类型

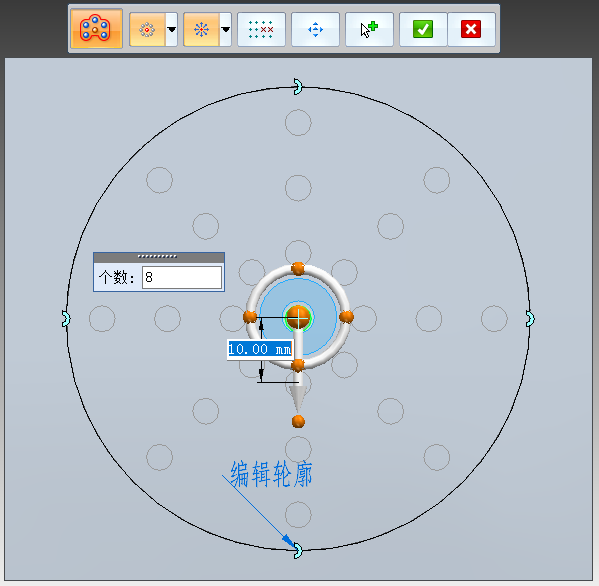

事例数填充间距方法：指定阵列中每环的事例数

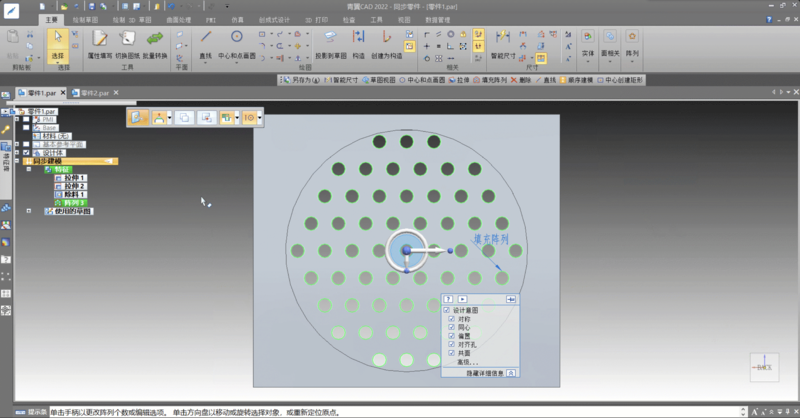

本例中我们选择交错，线性偏置方式进行填充。
顺序建模环境
顺序建模无法直接进行填充阵列，但是可以利用“抑制区域”命令间接完成。

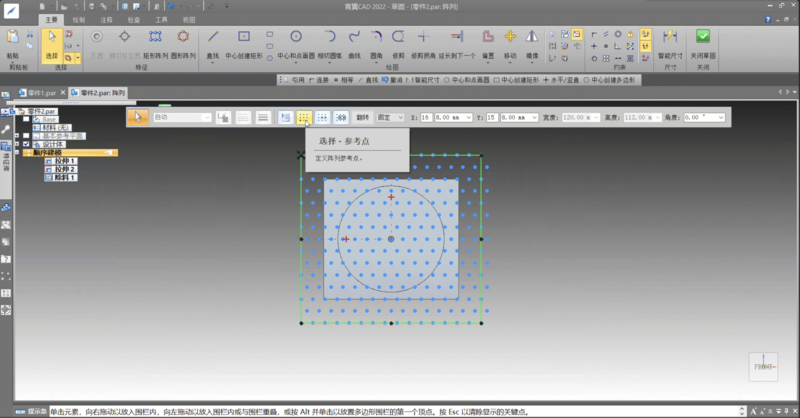

1 使用“矩形阵列”完成阵列
阵列中“交错选项”选择“行交错”；阵列类型选择“固定”。
2 利用“抑制区域”命令进行操作

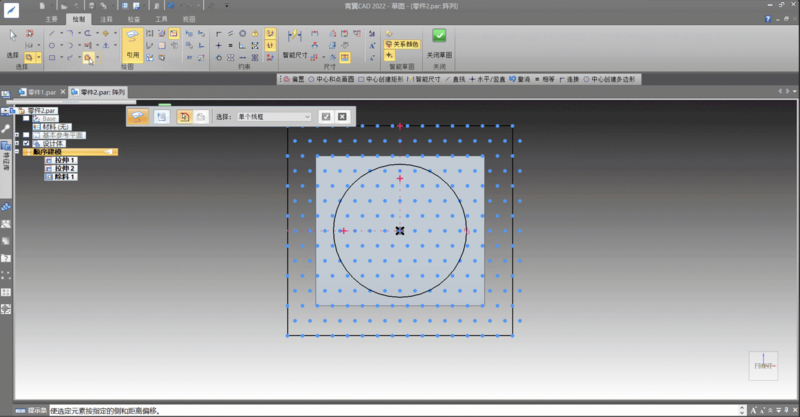

直接选择“抑制区域”，无法选择，需要利用草图绘制里面的“引用”和“偏置”命令，重新绘制抑制区域。
青翼CAD提供了填充阵列功能，可以快速、方便、高效地创建大量图形和零件，避免手动复制和粘贴的繁琐过程，提高了设计效率和准确性。
