在大装配产品设计的时候，零件越来越多，越来越复杂的时候，整个操作速度就会变得越来越慢，比如旋转或者编辑的时候，都会等待一个漫长的时间，针对这个问题，青翼CAD提供了几个应对大型装配的处理技巧。
在处理大型装配的时候，可以在装配中启用大型装配性能的选项，不仅可以提高显示，旋转的处理速度，也强制设置了一些视图选项和交互值，从而大幅度提升操作速度。
针对一些大型机械设备等大型设备，除过以上的启用大型装配性能选项外，青翼CAD也提供了三种大型装配的简化技巧。可见面简化技巧，可以从内存中卸载内部零件，BOM出图不受影响；模型简化技巧，以圆柱和立方体来代替复杂零部件的显示，整个显示速度就会大幅度提升；自动简化技巧，填充产品内部空隙，自动快速简化装配模型。
接下来让我们一起以实例来看看，如何在青翼CAD中对大型装配进行简化。

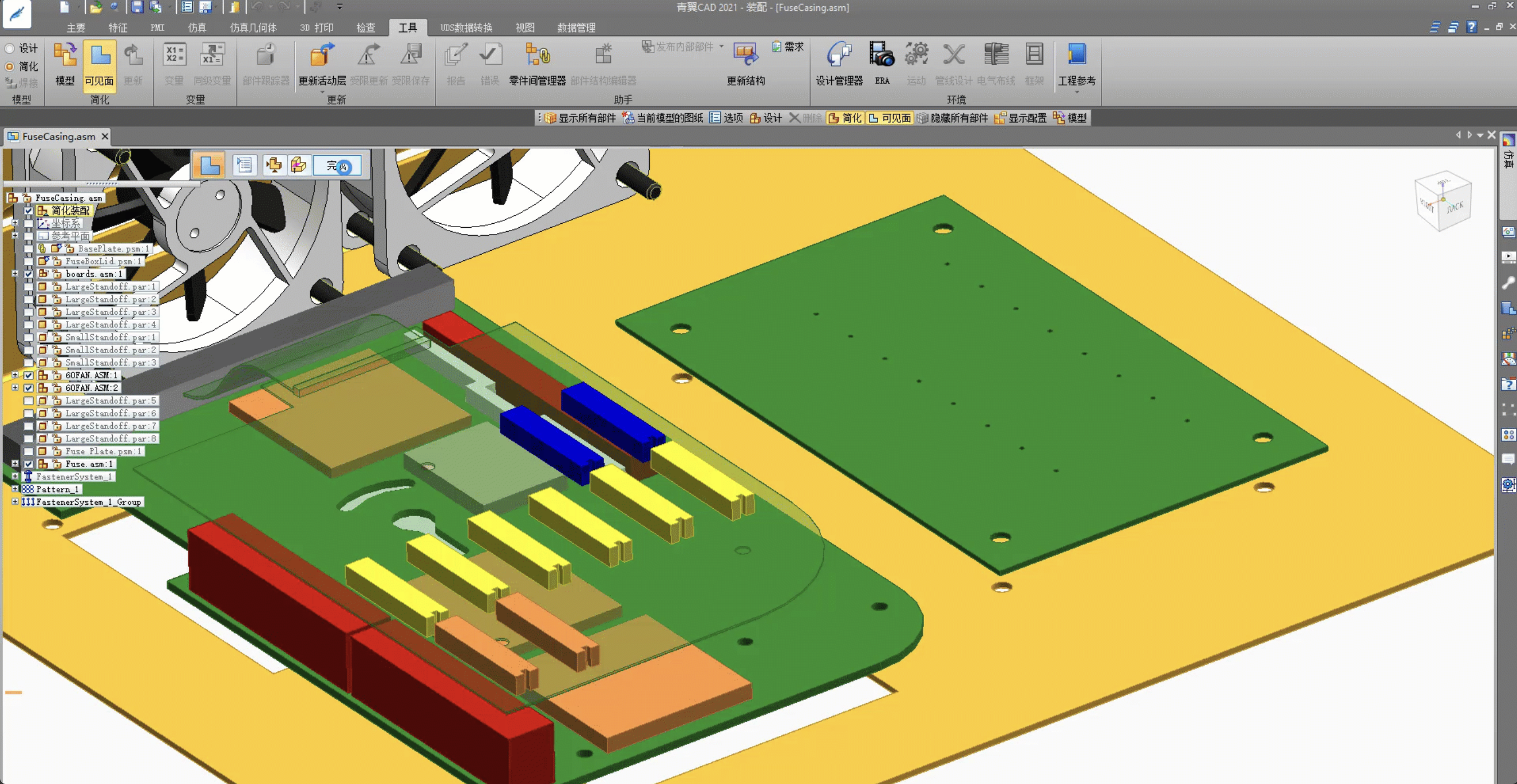

1 在大型装配中，启用大装配性能选项后，系统会自动对当前装配做优化，禁用一些装配页和视图页选项，从而编辑和旋转速度会更加流畅
2 针对超大规模装配的最佳手段，青翼CAD也提供了另外三种装配简化技巧

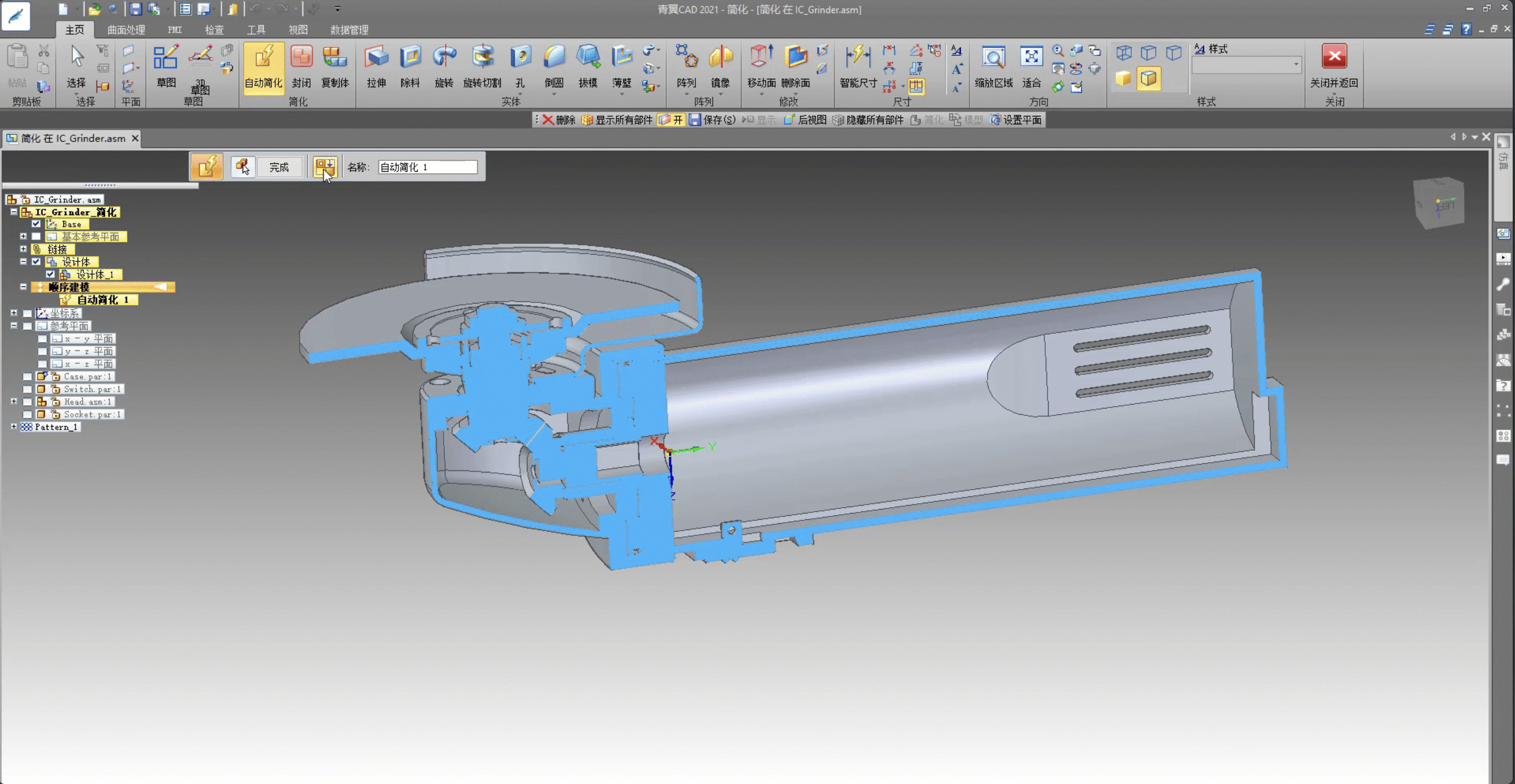

技巧一：可见面的简化技巧，可以对装配外壳进行包容处理，不影响BOM出图，加快显示操作和提高出图速度。

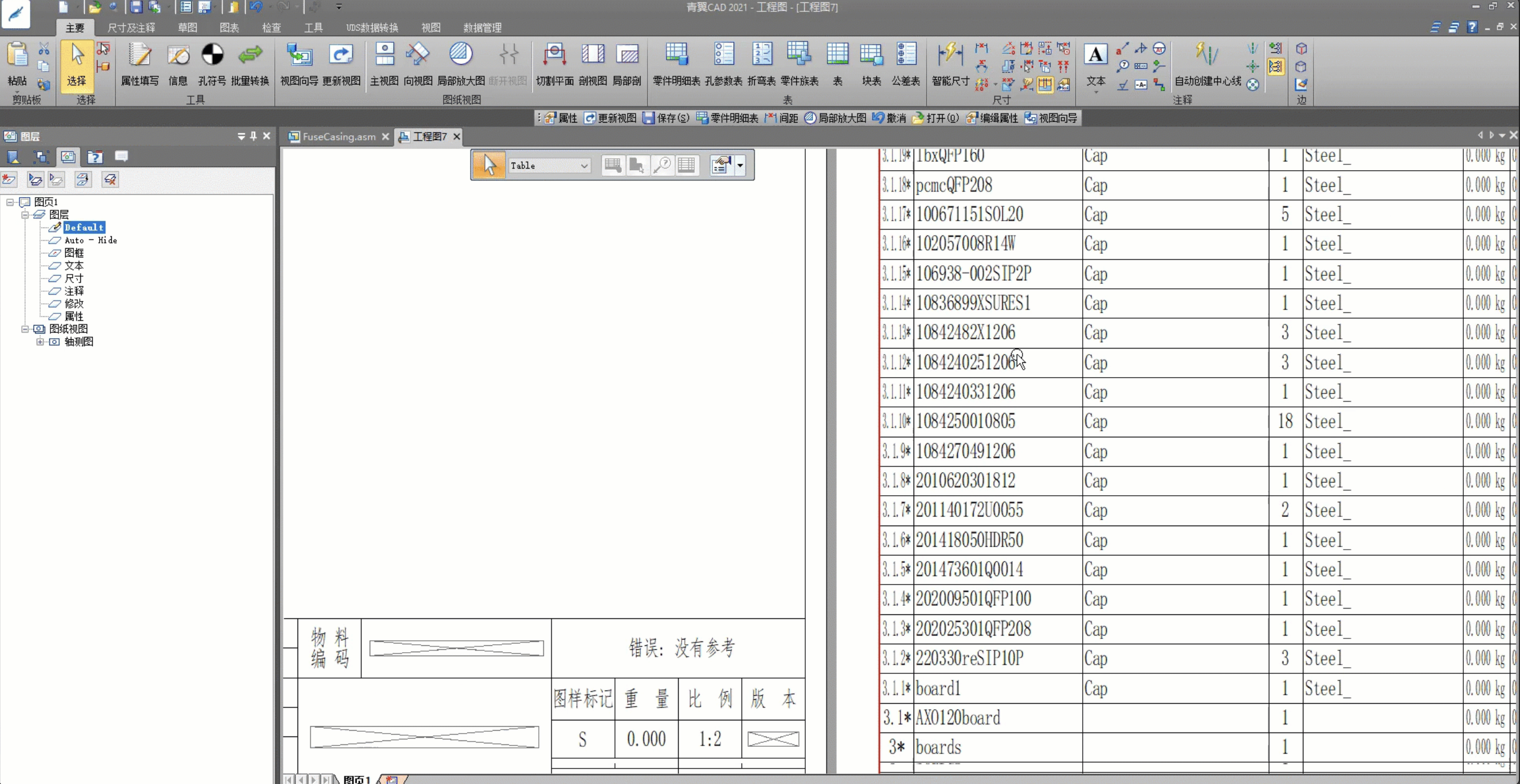

3 可见面简化后，进行BOM输出，可以看到整个零部件的BOM明细表都会自动产生，且BOM数量保持完整
4 技巧二，模型简化技巧
用圆柱或者立方体来简化表示零部件，简化模型和原模型保持关联。原模型发生更改时，简化后的模型也会自动修改。相同的体也可以利用复制的方法应用到原模型上。
5 技巧三，自动简化技巧
自动简化提供了将装配件表示为没有内部部件的单个实体功能，快速简化装配创建近似简化的表示方法，利用移除特征进行简化。
通过以上几种方法，我们不难看出，在青翼CAD中，系统提供了多种不同的大型装配简化方法，从而使我们的设计速度更快和操作速度更流畅。
