青翼CAD提供四种典型钣金零件成型方式：板材（平板）、型材（轮廓弯边）、过渡（放样弯边）、压花（压花）。
图一 钣金成型方式
本文将介绍压花成型建模方式。
1 压花：通过多实体的布尔操作，设置间隙参数，创建的冲压特征；不能展平
常规设计步骤：设计主体钣金模型 → 添加工具体并设计 → 压花成型。
图二 压花设计步骤
2 创建工具体的方法：①. 添加体；②. 零件副本

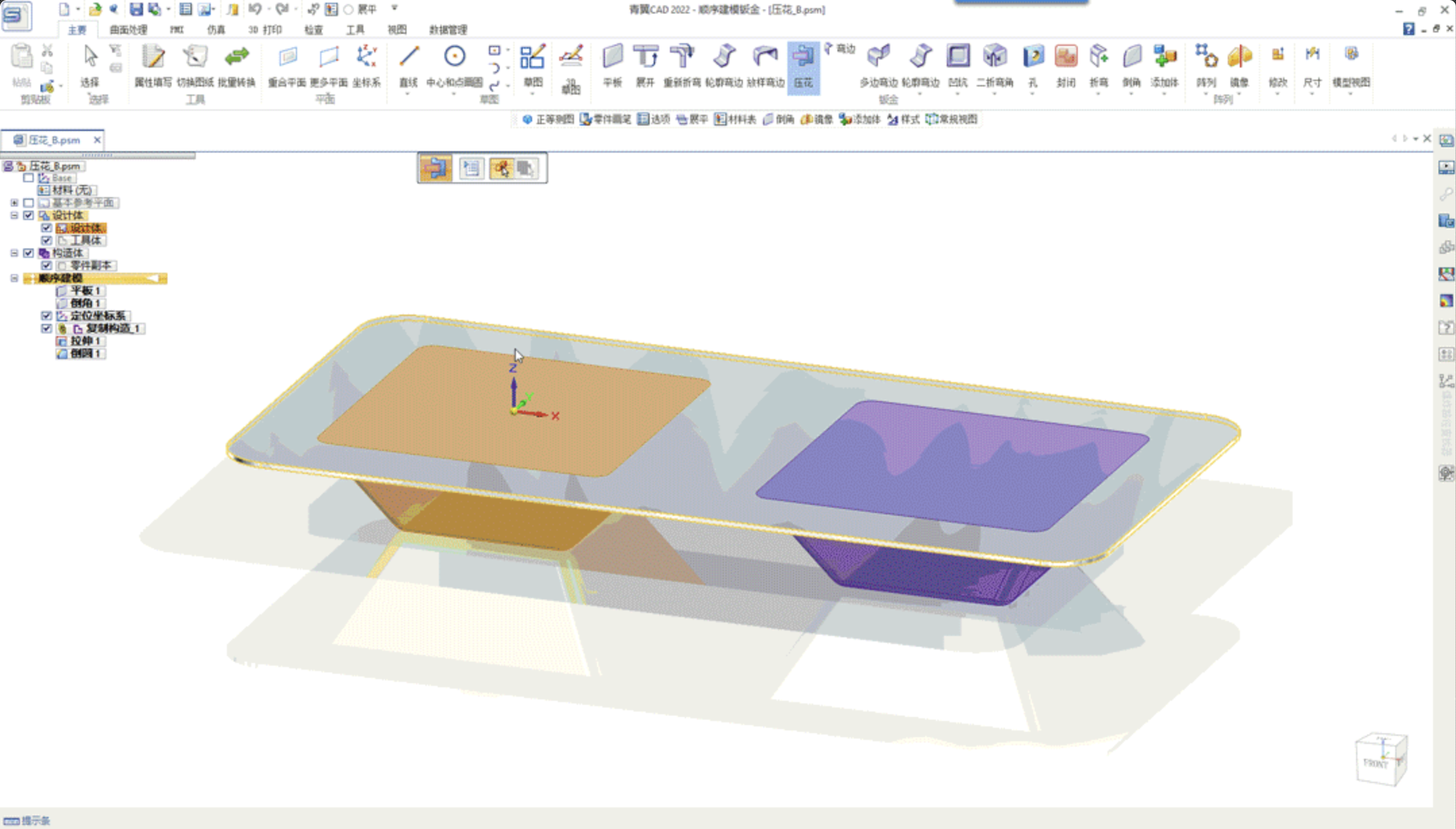

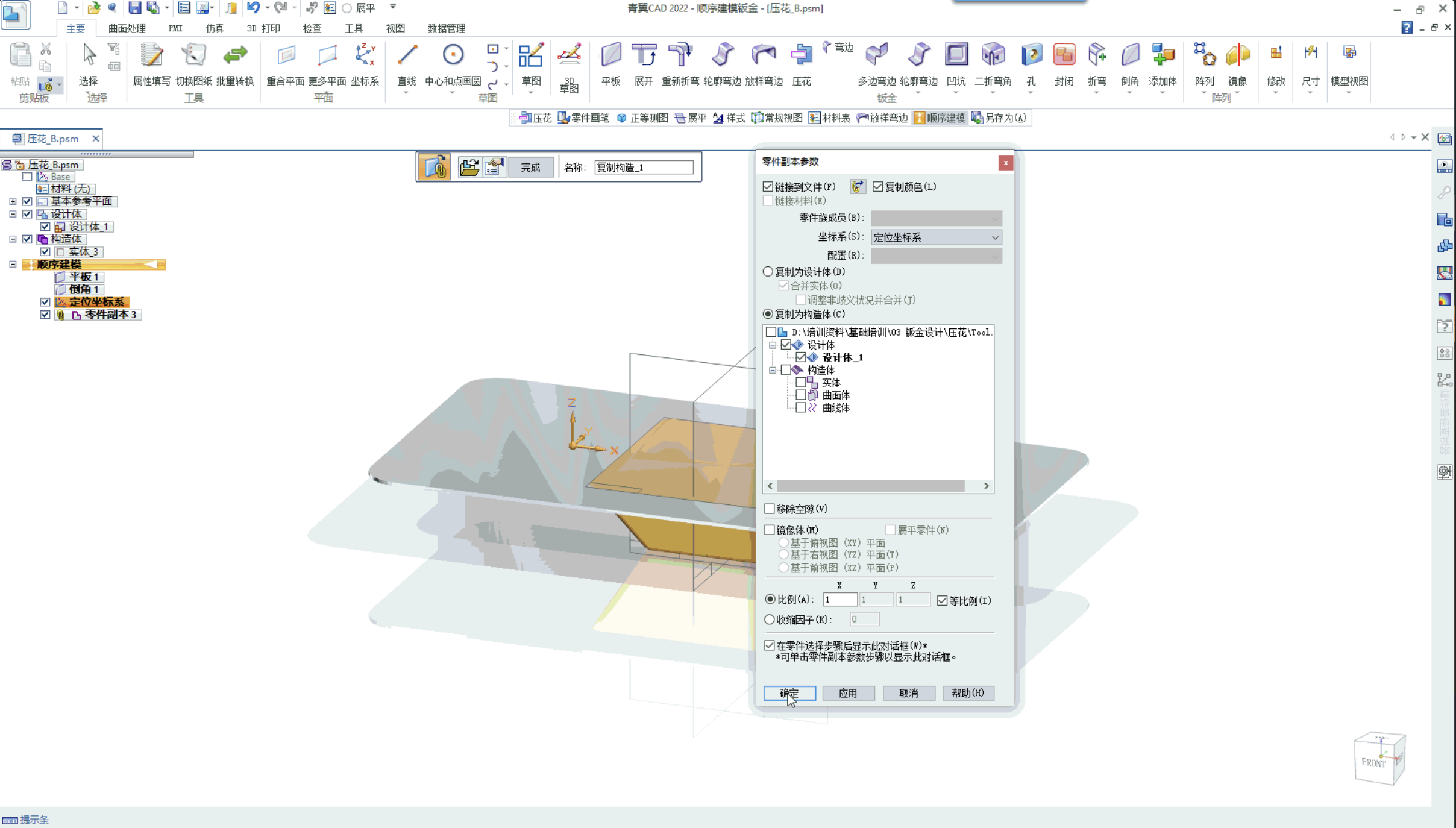

图三 创建工具体的方法
说明：如果工具体是零件模型；单击“工具”→“切换到”，进入零件编辑环境。
工具体设计后，特征树中双击主设计体（钣金体），设置为激活体，并切换回钣金设计环境。
图四 将钣金体设置为激活体
创建工具体
3 压花设计
图五 压花设计参数
参数说明：
1 目标体——压花特征添加到此钣金体
2 工具体——对目标体进行冲压成型的实体
3 间隙——目标体与工具体之间的距离
4 厚度——基于间隙值进行偏置；钣金件使用默认材料厚度，不能设置此参数
压花
4 压花特征不支持“特征镜像”和“阵列”命令；支持“实体镜像”

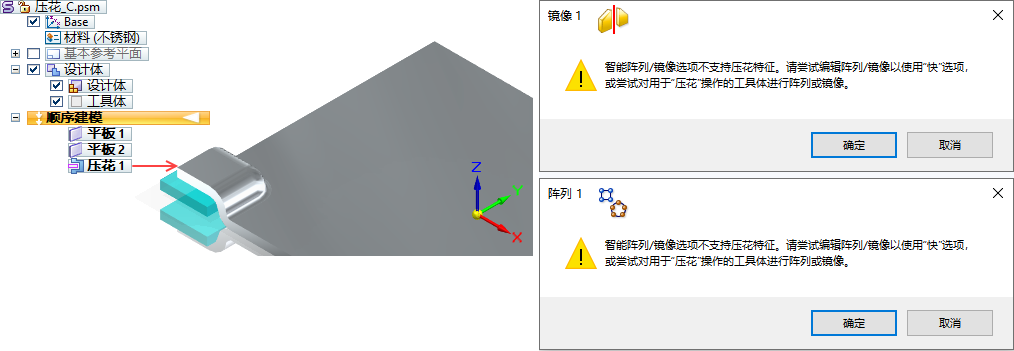

图六 压花的限制
技巧：可以对工具体进行镜像或者阵列操作，压花特征会自动识别。

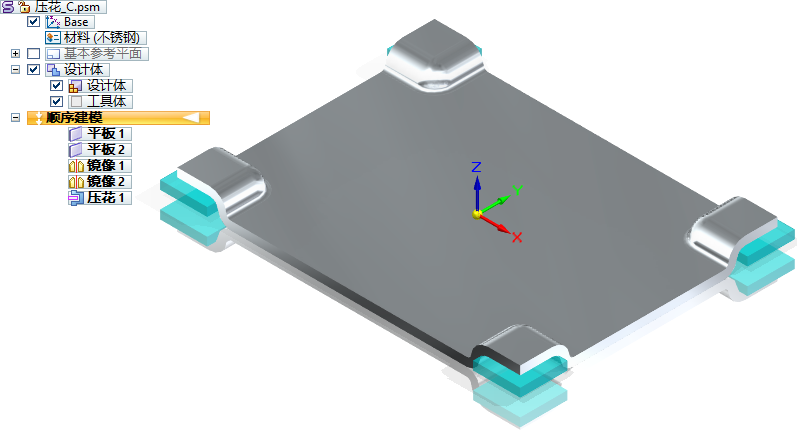

图七 复制工具体
5 总结：压花是一种特殊的变形特征，能够更广泛地拓展设计师对冲压变形产品设计的功能需求

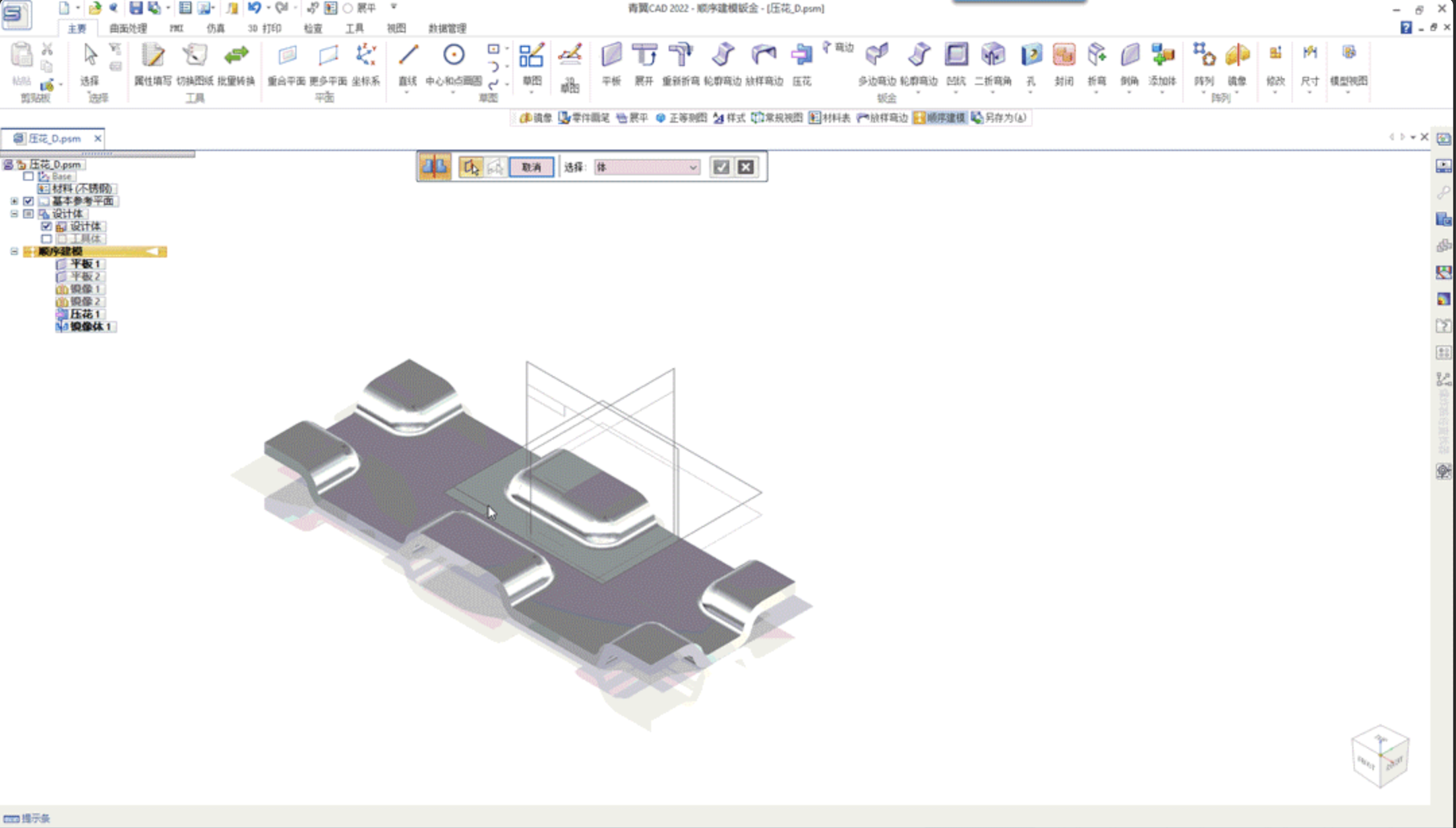

图八 复制压花
复制压花
图九 压花成型
