在我们日常生活中，框架结构的产品随处可见，如各种钢结构，高铁站，各种设备框架等。
在青翼CAD中，框架设计结构操作简单，功能强大，具有丰富的框架截面型材库，也可以自定义各种型材库。灵活的接口控制方法等。同时框架设计完成后，可以快速对框架结构进行工程制图及BOM表的自动生成。今天我们就来给大家分享青翼CAD如何进行框架设计。
接下来让我们一起以实例来看看，如何进行青翼CAD的框架设计。

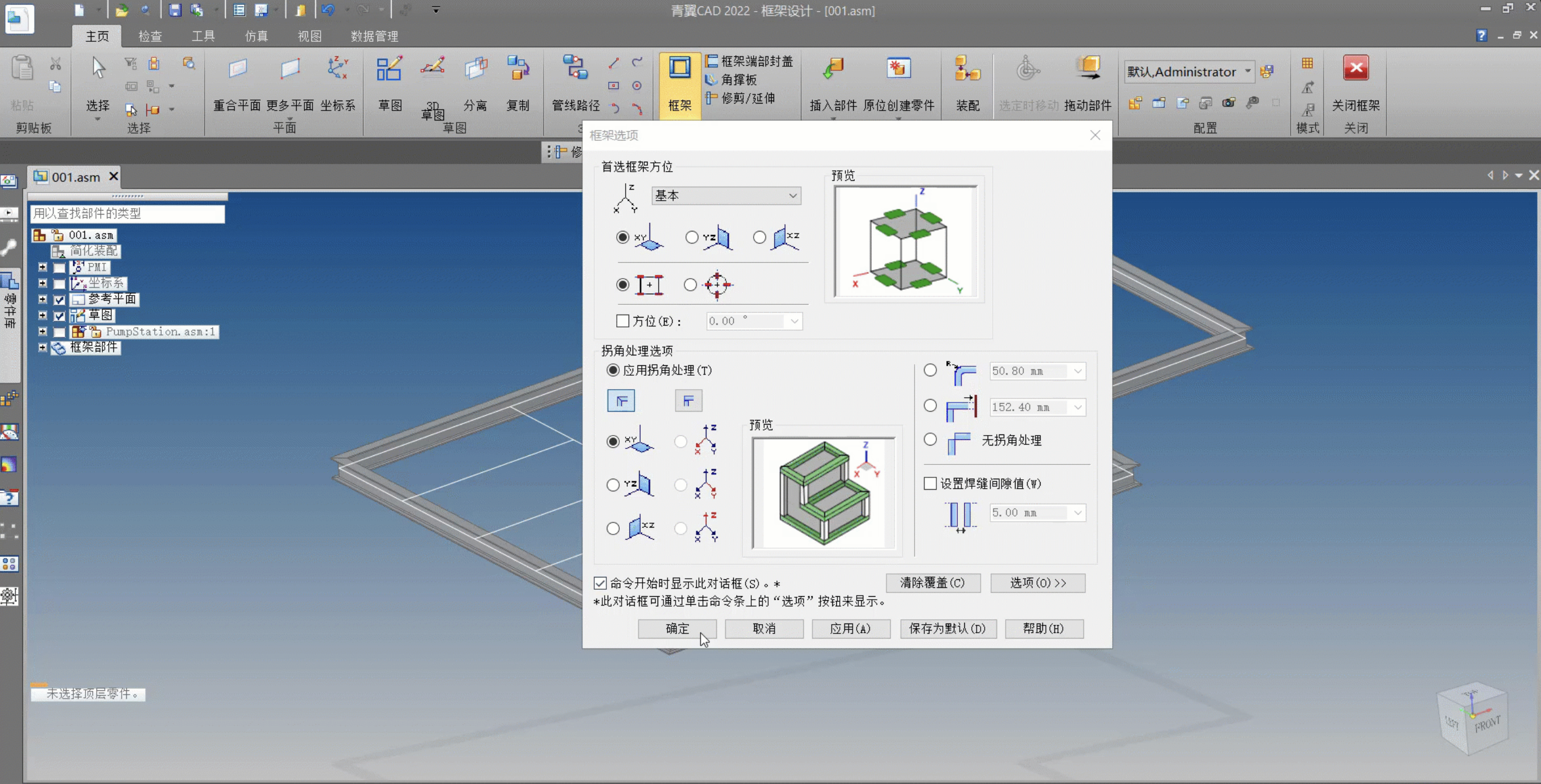

1 首先进入框架设计环境，打开框架设计的草图路径

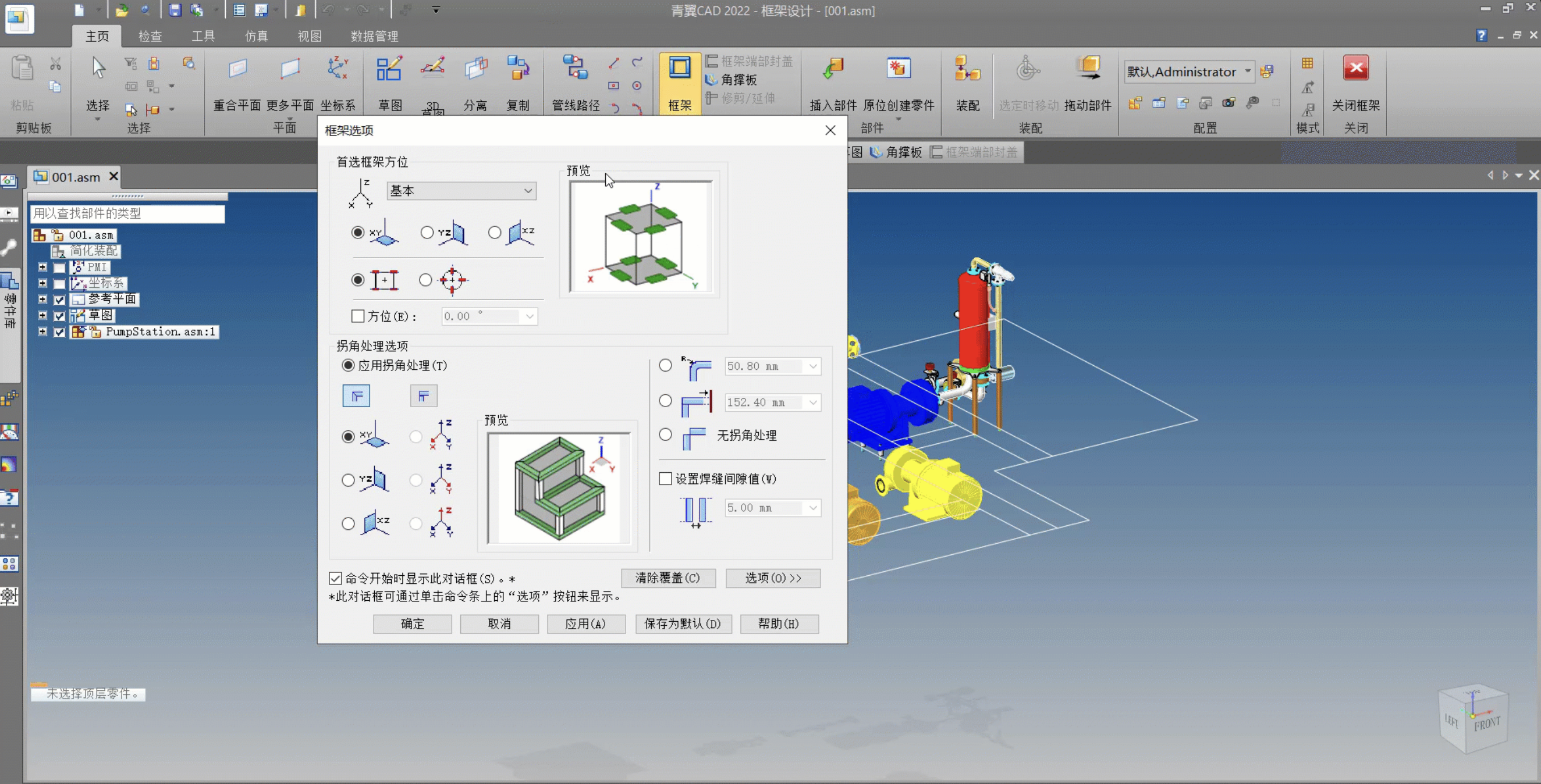

2 调用框架型材，可以从库中调用多种型材类型，也可以自定义型材

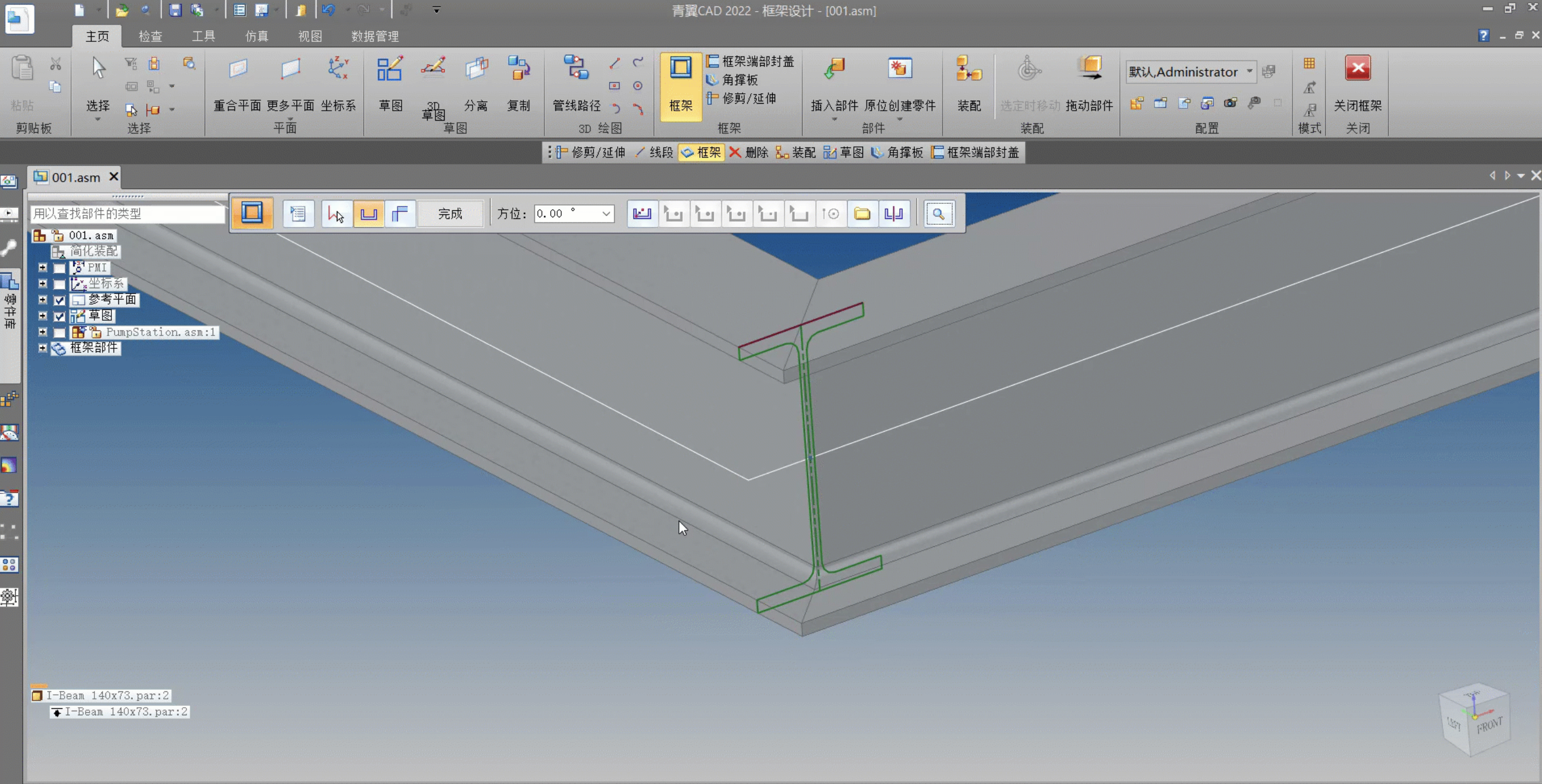

3 编辑选定框架部件的横截面和控制点
4 编辑选定框架部件的端部条件，对接和斜接

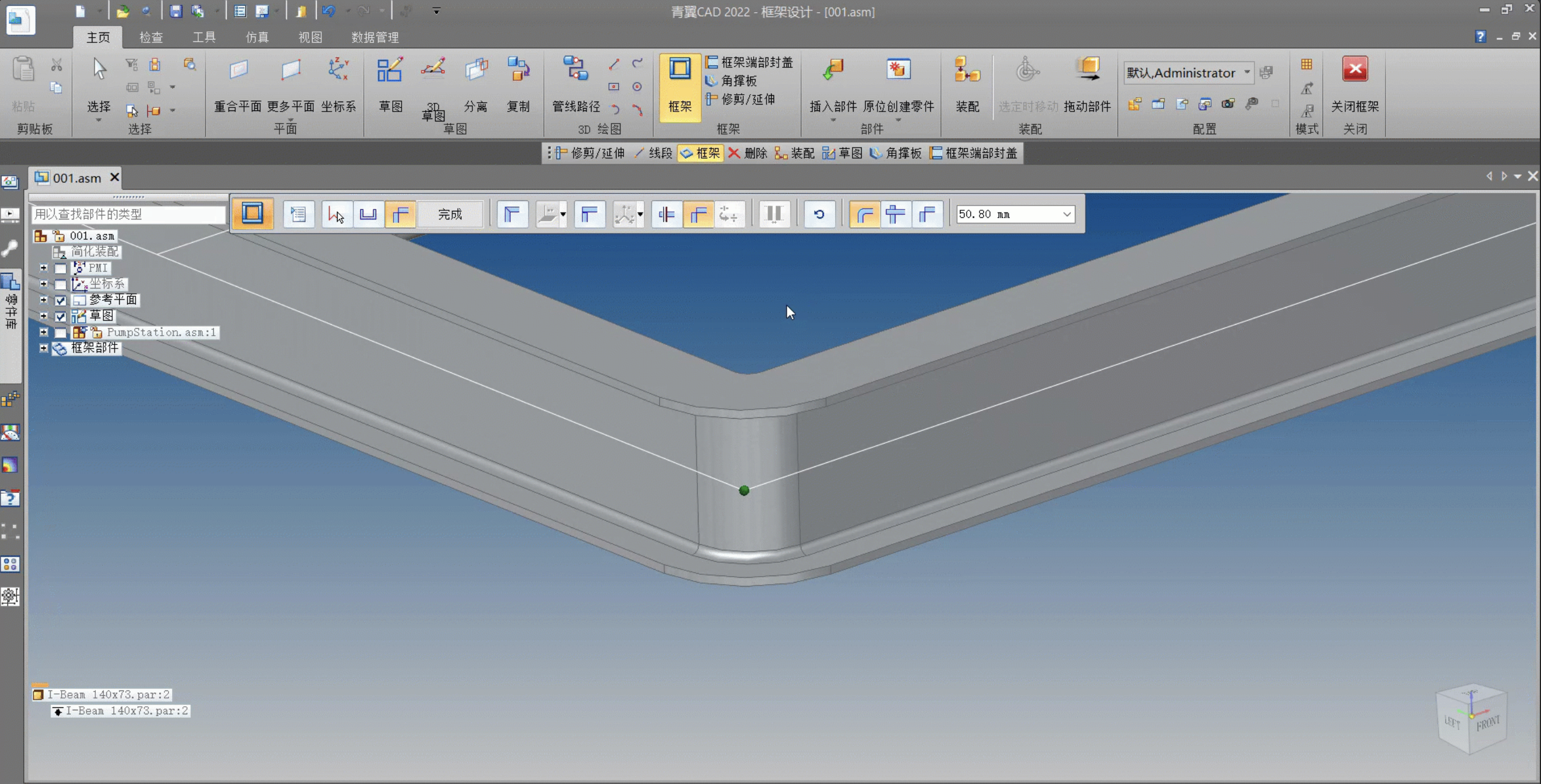

5 框架拐角添加焊接间隙，框架拐角应用圆角处理
6 将连接到指定端的框架部件延伸或修建到平面、面或体
7 框架结构工程出图，自动生成零件明细表和总长表
