如今越来越多的企业逐渐向三维数字化设计转型，但在产品的设计过程中难免还是会使用到或接触到来自其他客户或供应商的二维数据。这时需要设计人员将其转化为三维模型，转化的过程中需要重新绘制轮廓、标注尺寸和约束……繁琐的步骤往往让人难以接受。
也许有些企业正在进行数字化车间的升级和改造，新车间的配置能够直接满足基于三维模型的编程，而大量的历史二维数据又无法快速重用。
又或者当我们需要对产品进行仿真分析，产品结构优化，却发现手头只有产品二维数据。这些时候我们真的拿这些二维数据没辙了吗？青小翼的回答是“NO！”
青翼CAD为设计人员配置了二维数据快速三维化的功能——2D转化3D，再搭配其强大的同步建模技术，让我们手头的二维数据，快速变为可利用的三维模型，同时保留二维数据中的原始尺寸信息，让上述这些头疼的问题迎刃而解。个案例，让我们来感受下青翼CAD细分建模的灵巧与高效。
接下来就为大家展示青翼CAD是如何快速实现二维数据三维化。
01 使用青翼CAD，直接打开二维DWG格式

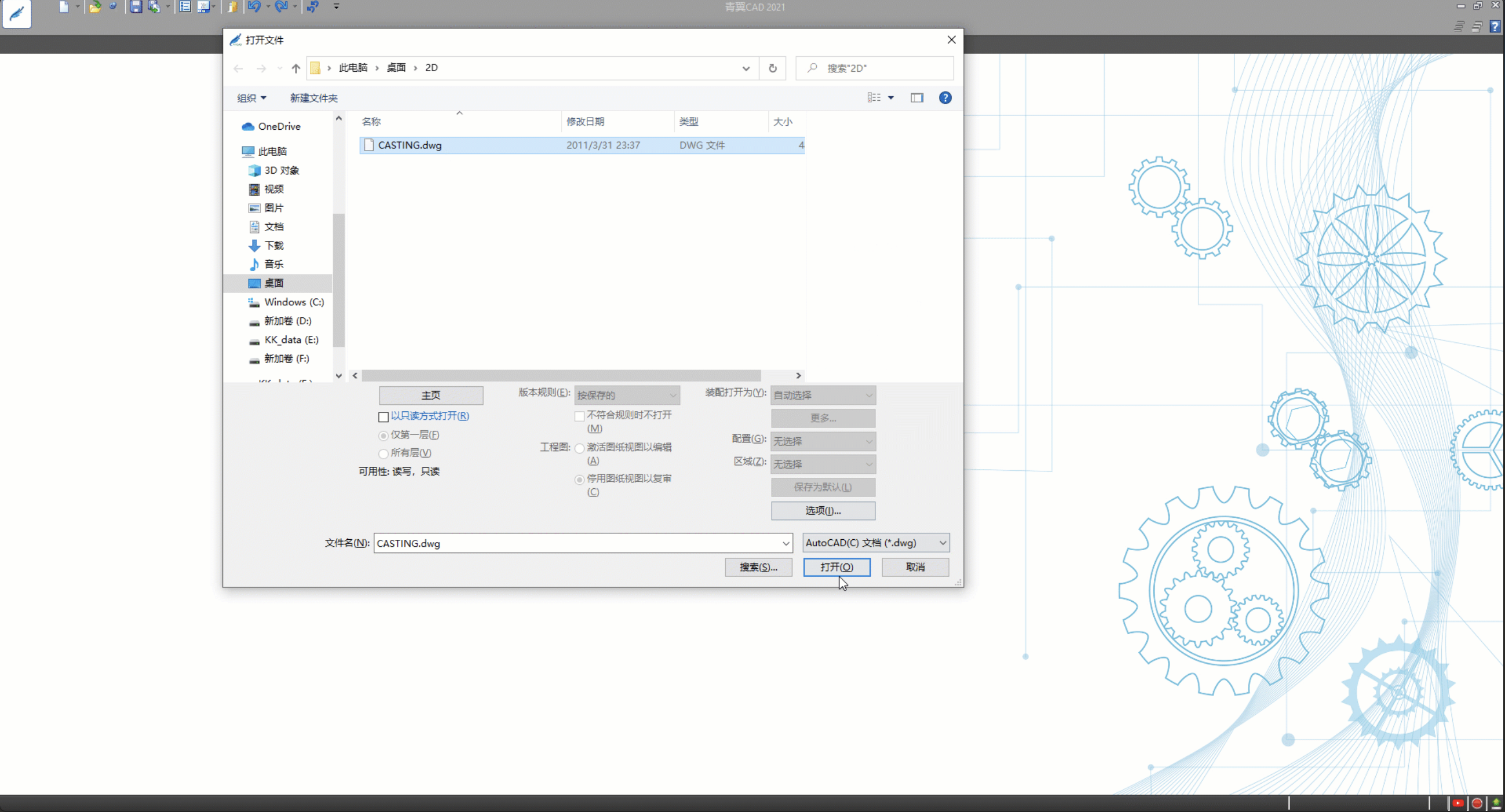

图1 直接打开二维DWG图纸
02 使用创建3D功能，定义图纸视图，无需考虑先后顺序，青翼CAD会自动识别合理的投影方向

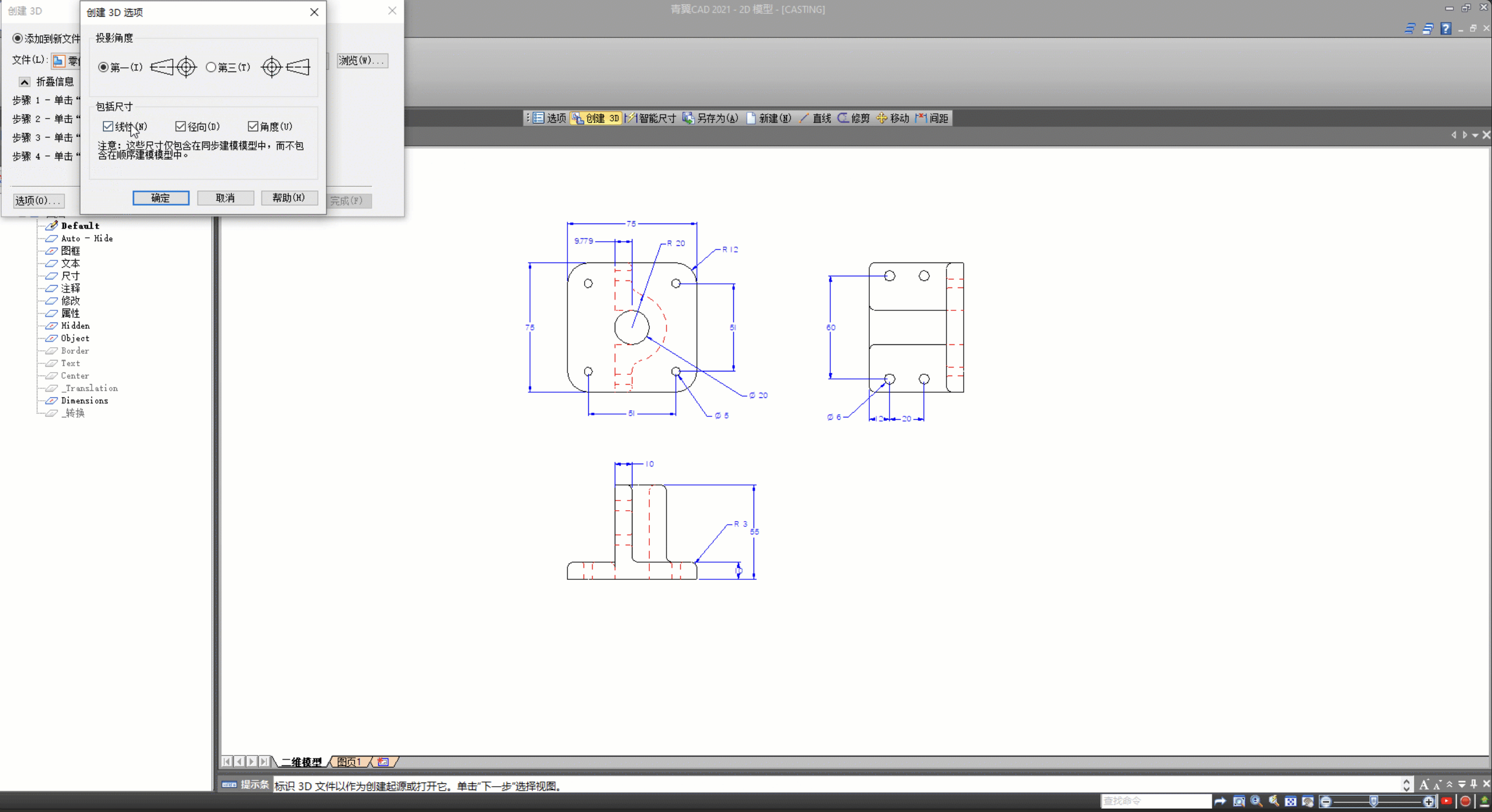

图2 创建3D
03 在同步环境下，原来的二维图纸视图会自动摆放，并转换为多个封闭区域，同时原先二维图纸上的相关尺寸标注，会作为PMI尺寸全部带入到三维中，保证了二维参数信息转换的完整性
图3 视图摆放及PMI尺寸信息
04 利用同步建模智能化的编辑功能，通过方向盘拖拽、关键点捕捉等方式，快速创建三维模型

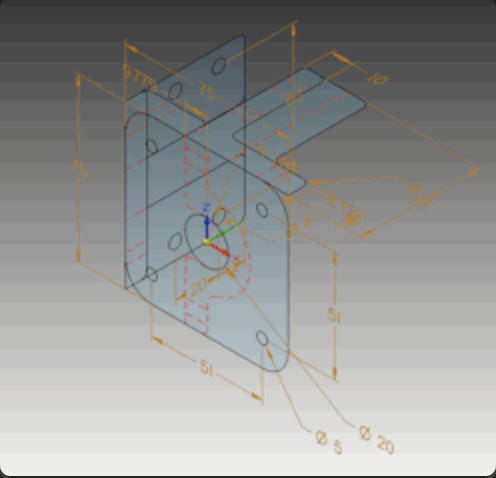

图4、5、6 同步操作快速生成三维实体
05 同时，转换后的PMI尺寸可以驱动模型，使得产品修改更直观快捷，最大化地利用了二维的尺寸信息

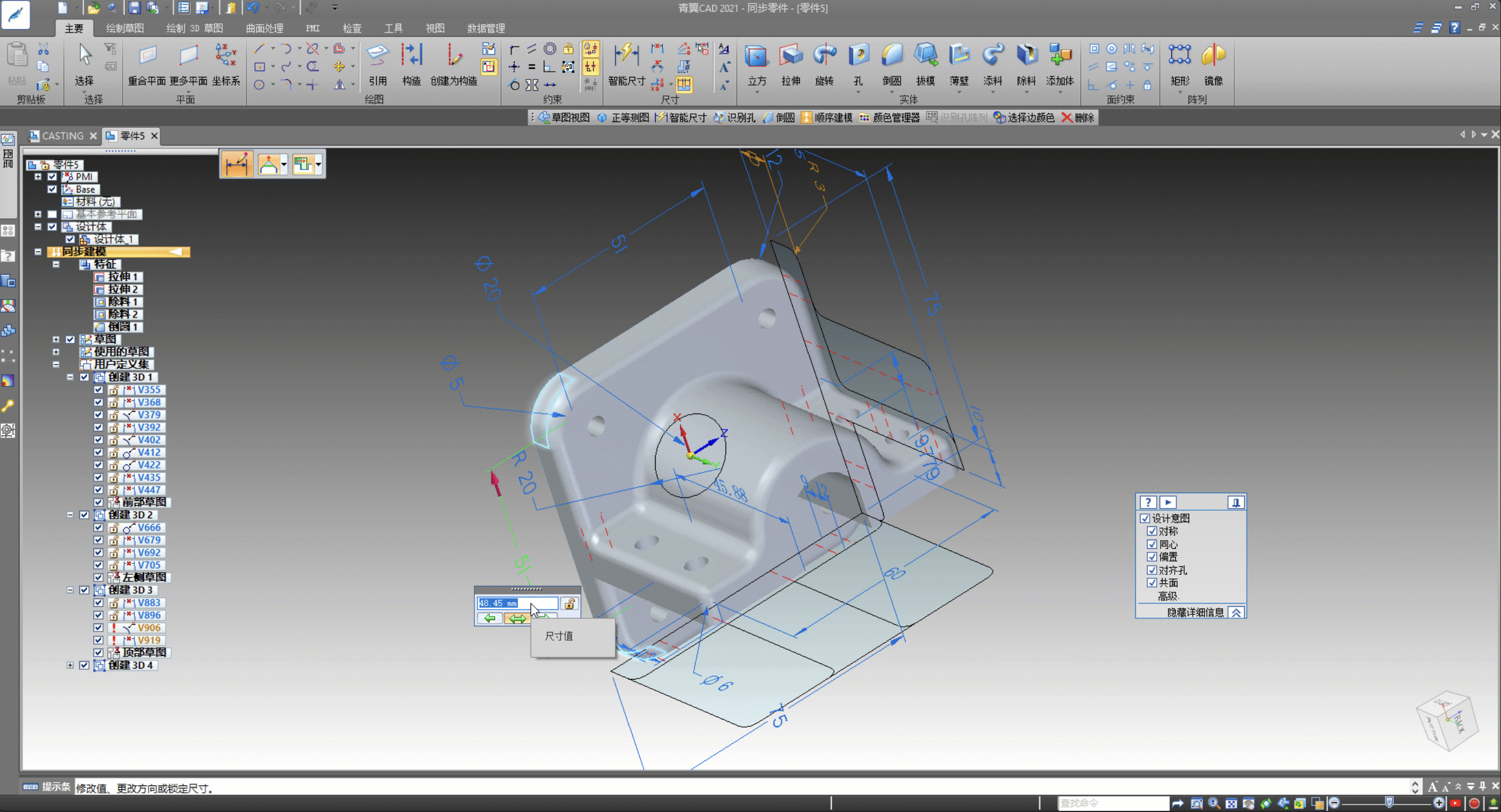

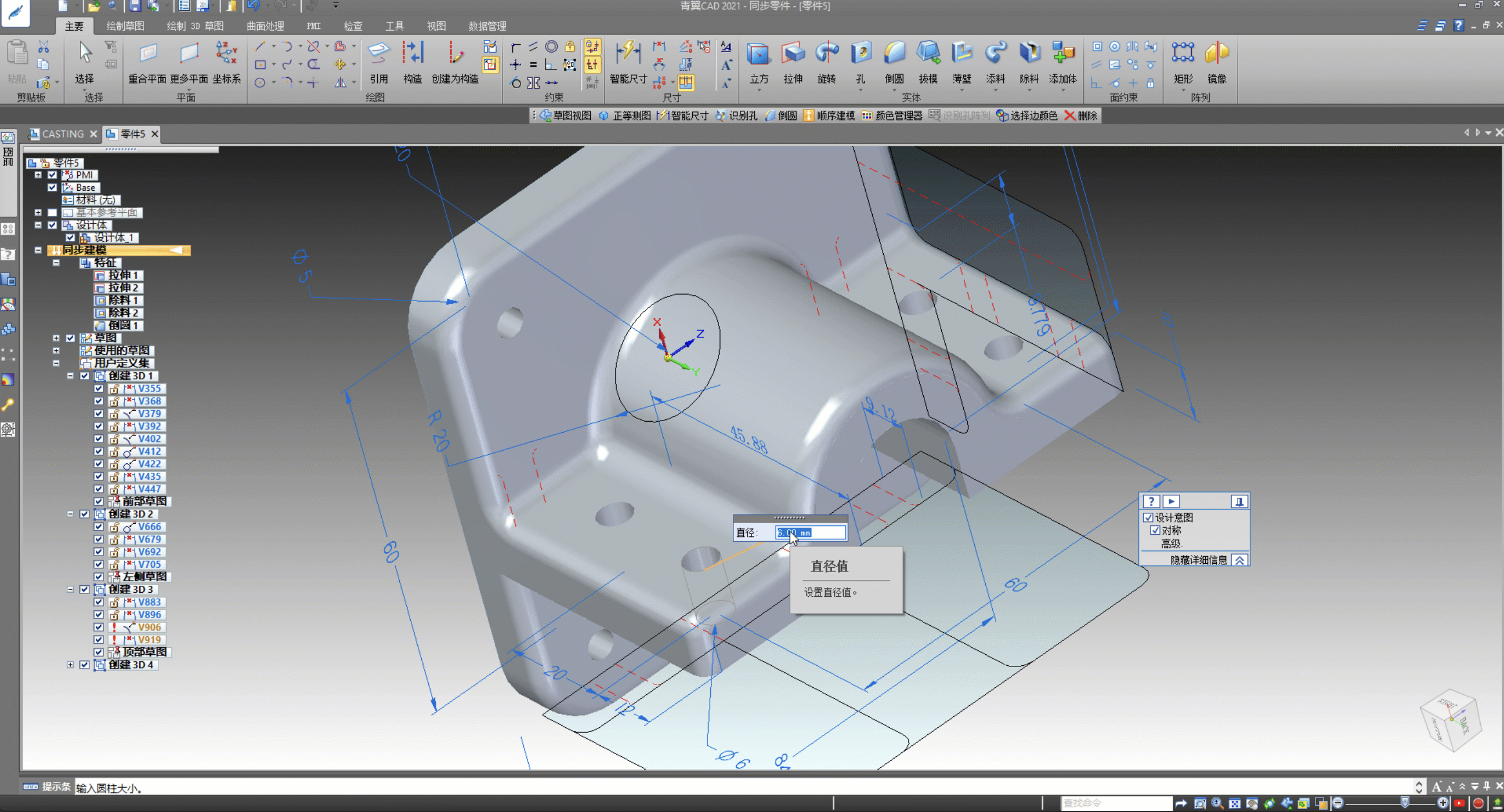

图7、8 同步编辑修改三维特征参数
利用青翼CAD的创建3D功能，能够更方便地协助设计人员处理棘手的二维数据，同时最大程度的帮助企业重用历史二维数据，推动企业的转型升级。
