在工程图纸中，需要为各种表格（材料明细表、孔参数表、折弯表、零件族表、块表、公差表等）进行合理定位，青翼CAD中提供自由或者精确定位的简捷操作。
图一 定位材料明细表

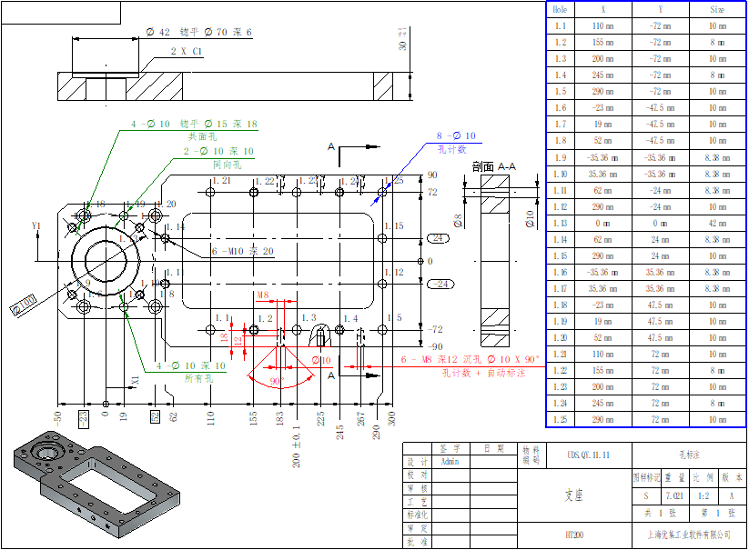

图二 定位孔表
接下来以实例操作说明。
1 使用表格命令
图三 表格命令组
2 设计工具条中，单击“属性”按钮；在“位置”选项卡中设置表格定位方式
表格定位方式
- 定位锚点：设置基准锚点位置
图四 定位锚点
- 启动预定义原点进行放置
不选择时自由定位表格；选择时预定义X/Y原点值
图五 启动预定义原点进行放置
- 保存设置，便于后续选用
3 放置表格，完成表格设计
4 编辑表格位置：通常使用背景页图形的关键点进行定位
- 设置“定位背景”选项

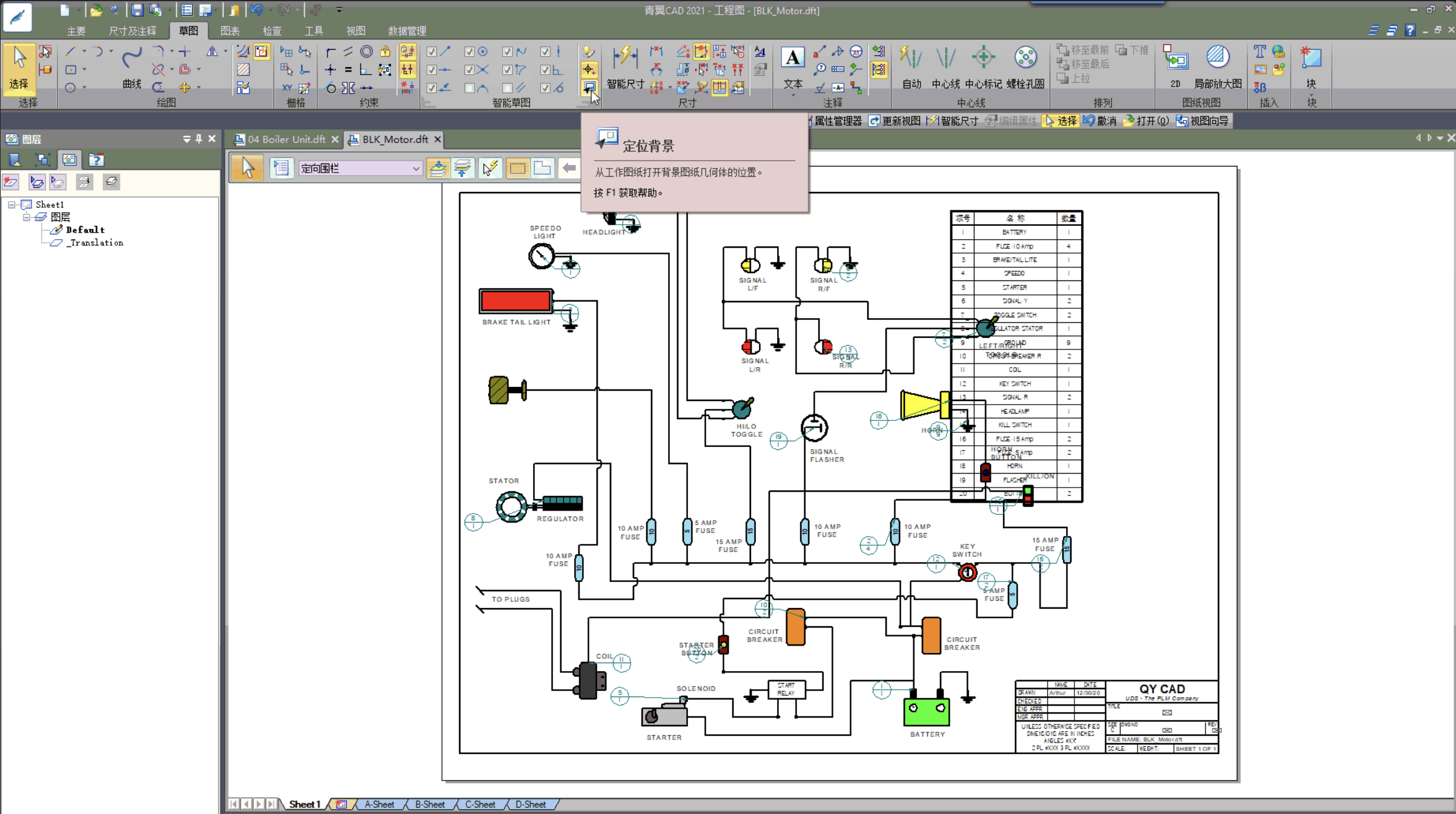

图六 设置定位背景
- 选择表格后，拖动定位锚点到背景图形

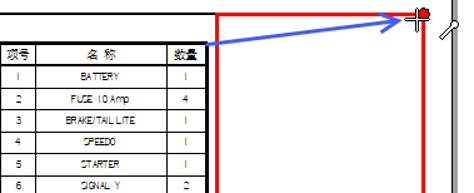

图七 使用背景图形定位表格
5 明细表分栏定位
材料明细表分栏定位
- 材料明细表分栏处理

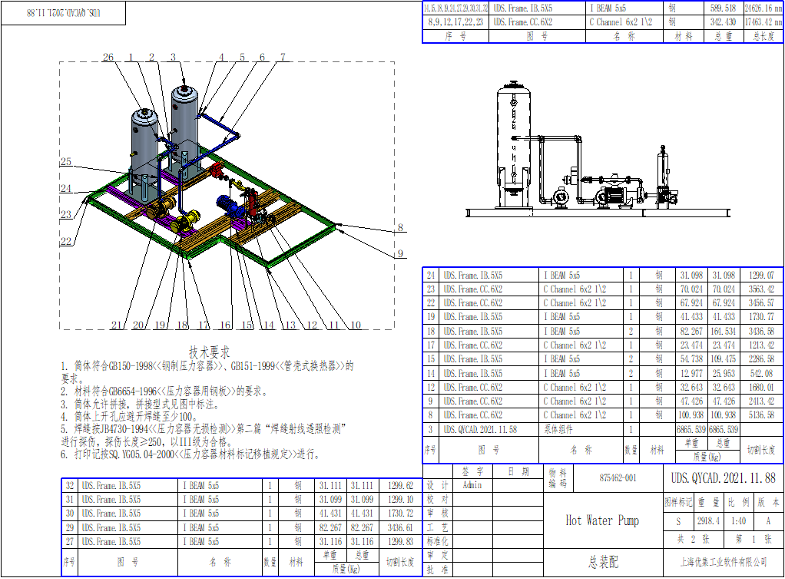

图八 明细表分栏处理
- 拆分分栏明细表
按住“ALT”键，拖拽分栏表，与主表断开对齐关联

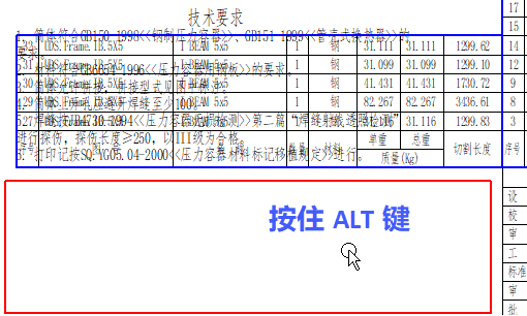

图九 拆分明细表
- 设置分栏表的定位锚点：右下
- 拖动分栏定位锚点到标题框左下角端点

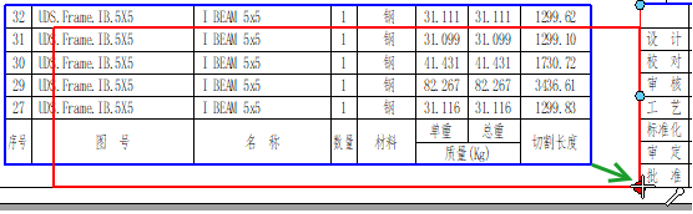

图十 定位分栏明细表
使用青翼CAD的表格定位功能，设计者能够灵活、精确地定位各类表格，提升图纸的显示效果。
