在模型装配和零部件模型设计过程成，部分零部件常常作为企业的标准件进行统一创建与管理，规范设计过程和零件的选型使用，标准化工程师根据设计标准创建模型，并且创建标准库进行库内模型的维护。
在青翼CAD中，我们同样可以在模型设计过程中创建标准件库。在进行二维工程图制图过程中，对于常用电气符号或者是公司图标类的内容，同样可以创建制图内的标准库，方便工程师使用各类符号。
那么我们就一起来了解下青翼CAD中二维工程图内的块功能的使用，以及如何创建常用二维图符号。
1 点击块功能栏内的块标签功能，设置标签的名称和值；标签的值也可设置为属性文本，设置完后放置块标签

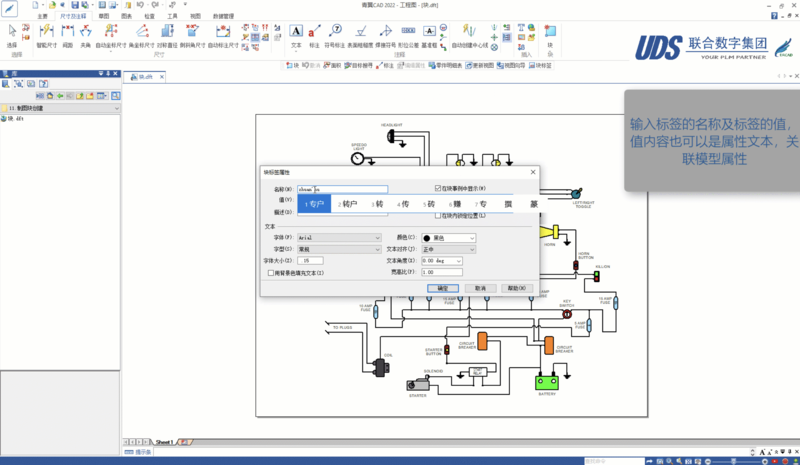

图1 设置块标签

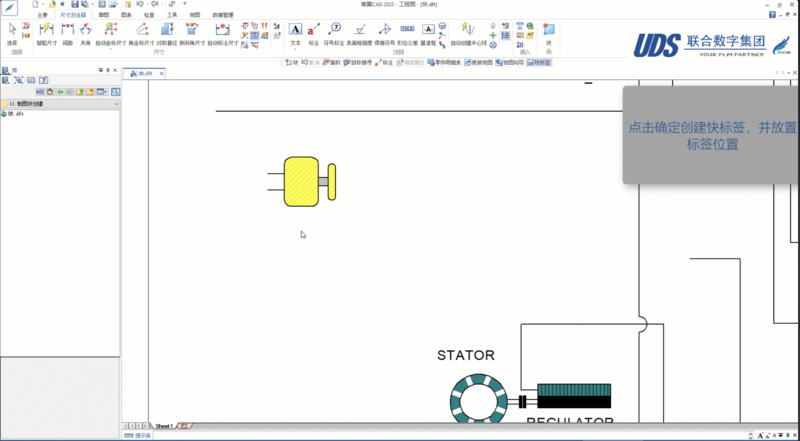

图2 值可设置属性文本并放置块标签
. 2 选择需要创建块的目标几何体并且定义块添加时的定位原点

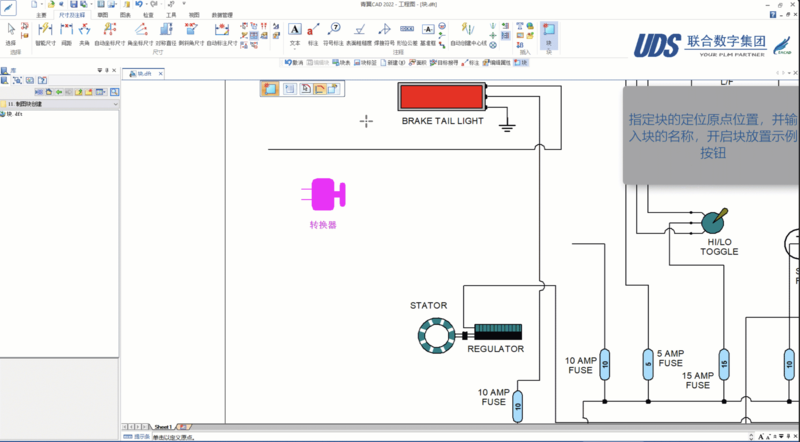

图3 选择块几何体及块原点
3 设置完成块的区域后，点击确定，弹出块属性框，设置块属性的参数值
图4 设置块属性，完成块创建
4 从左侧库内，选择创建的块对象，可以使用右击放置块或左键长按拖动的方式创建块对象

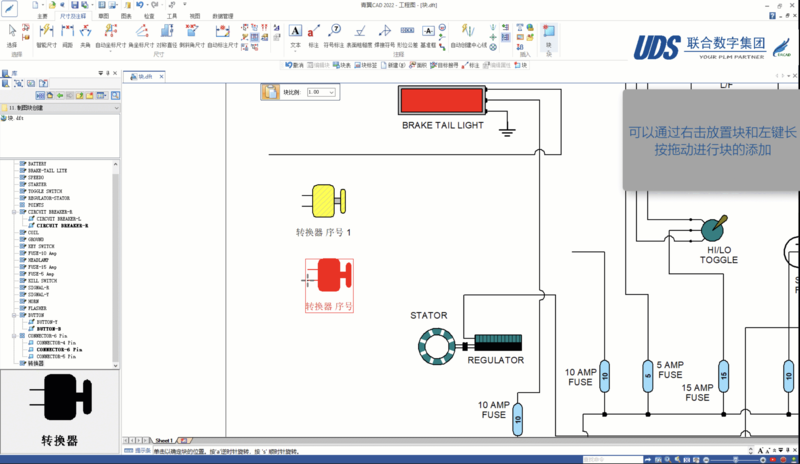

图5 通过库添加块对象
5 从主要功能栏内，点击块表功能，即可创建使用块的对应表格

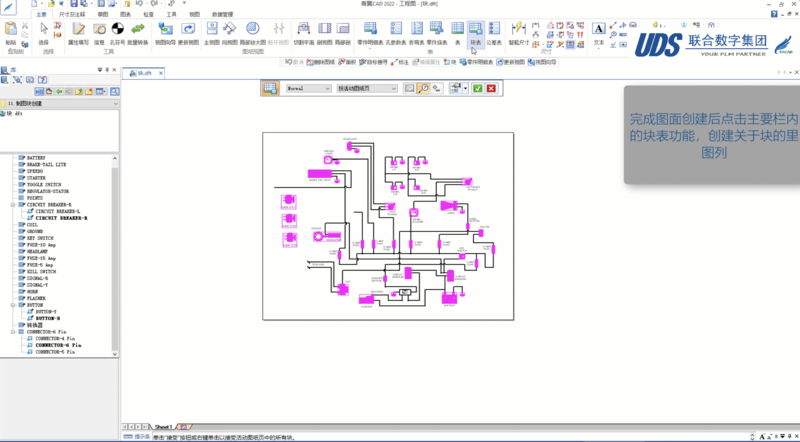

图6 创建块表
6 当需要在其他二维工程图内使用块时，在左侧库内选择创建的块模板对象，添加需要使用的块对象即可

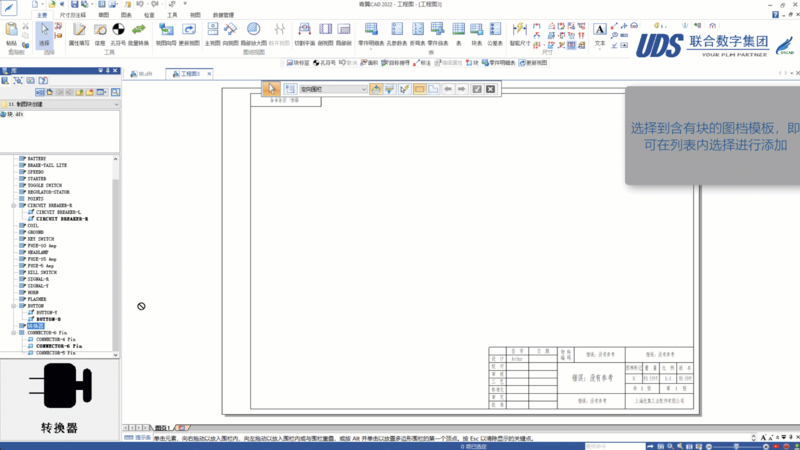

图7 从模板调用块
通过青翼CAD二维工程图内的块功能，便利地定制工程图内的符号对象，作为标准符号库来使用；定制块可以更准确直观的在工程图内体现对象特征，提升了重用性和标准化的规范管理，能够极大提升工程师绘制二维图时的效率，提高生产效率。
