工程在设计3D打印模型时，需要对模型在3D软件里面进行预处理，进行模型数据转换。
青翼CAD作为设计、仿真、制造一体化的高端3D软件，不仅仅能提供产品设计、产品仿真、产品加工等解决方案，还可以对3D打印模型进行数据处理， 从而帮助设计工程师高效快速设计3D打印模型，缩短产品设计与研发时间。
那就让我们来感受下青翼CAD的3D打印技术功能。

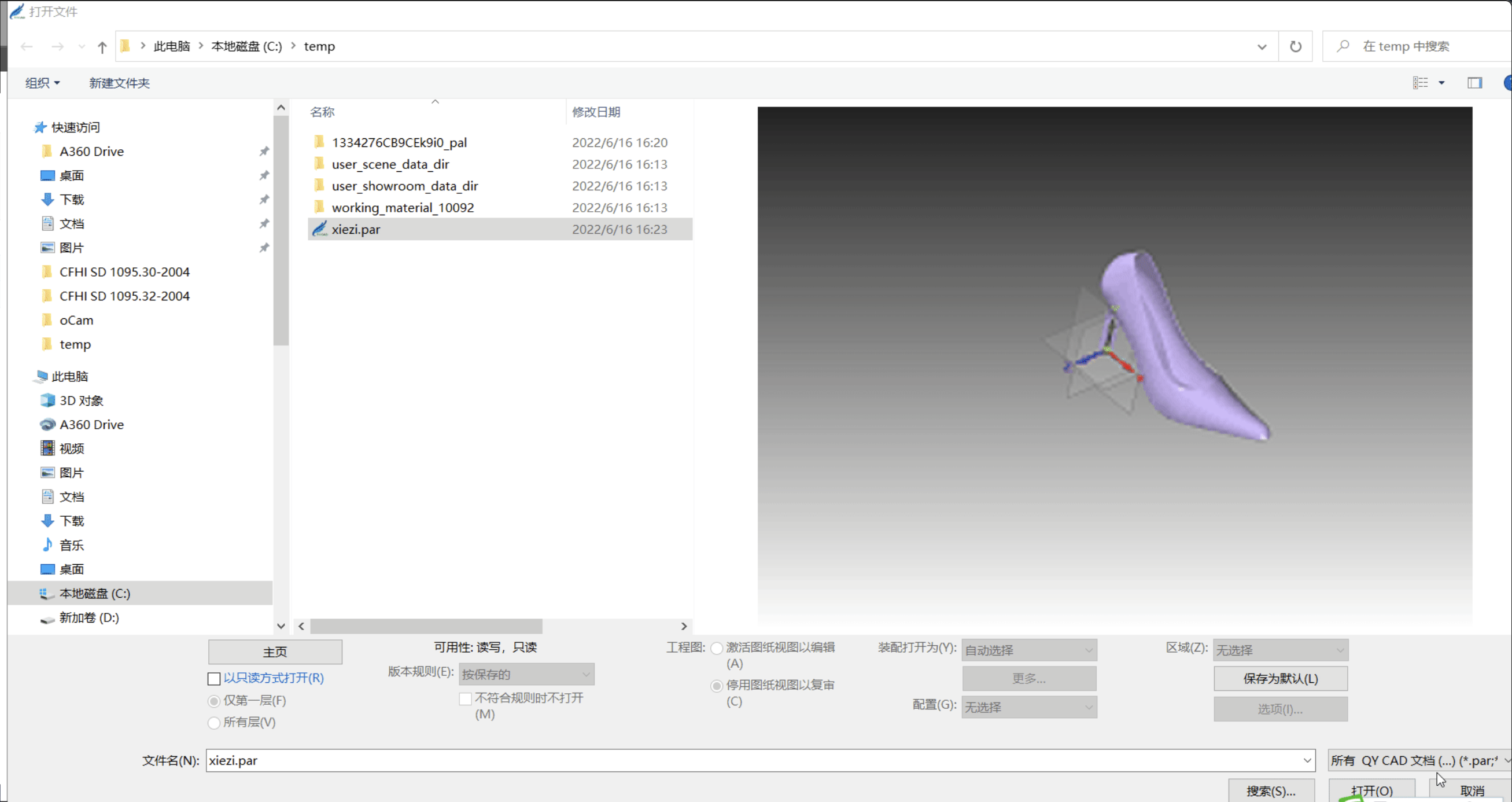

1 打开青翼CAD零件设计高跟鞋模型，作为主模型
图1 主模型

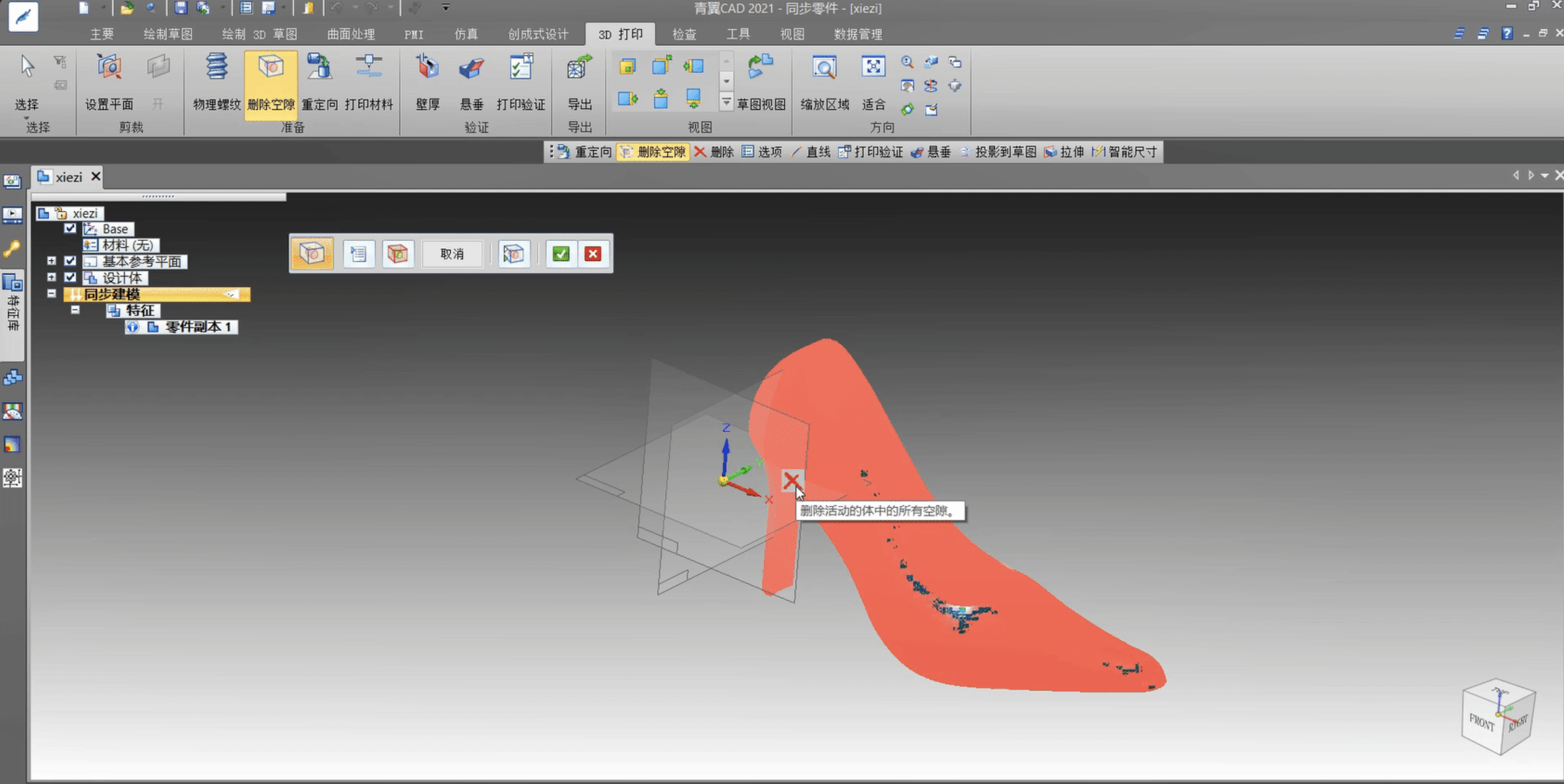

2 如果3D模型上存在封闭的间隙，青翼CAD能自动识别3D模型上的间隙，并以红色“X”标出
点击红色“X”确认后，即可直接填满这个间隙，完成填补，从而便于3D打印机进行打印。
图2 删除空隙
3 设置3D打印机工作行程

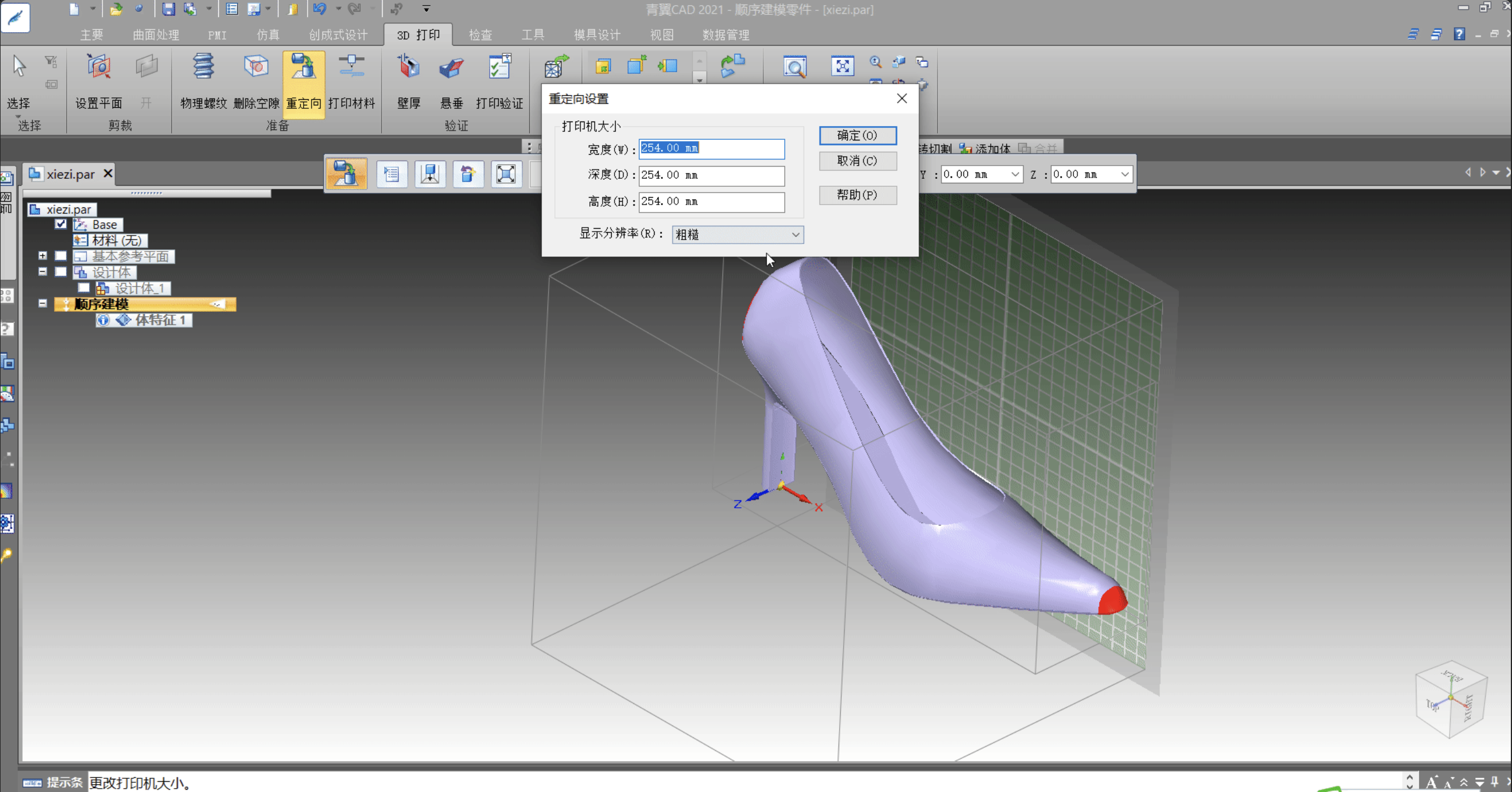

图3 设置打印机工作行程

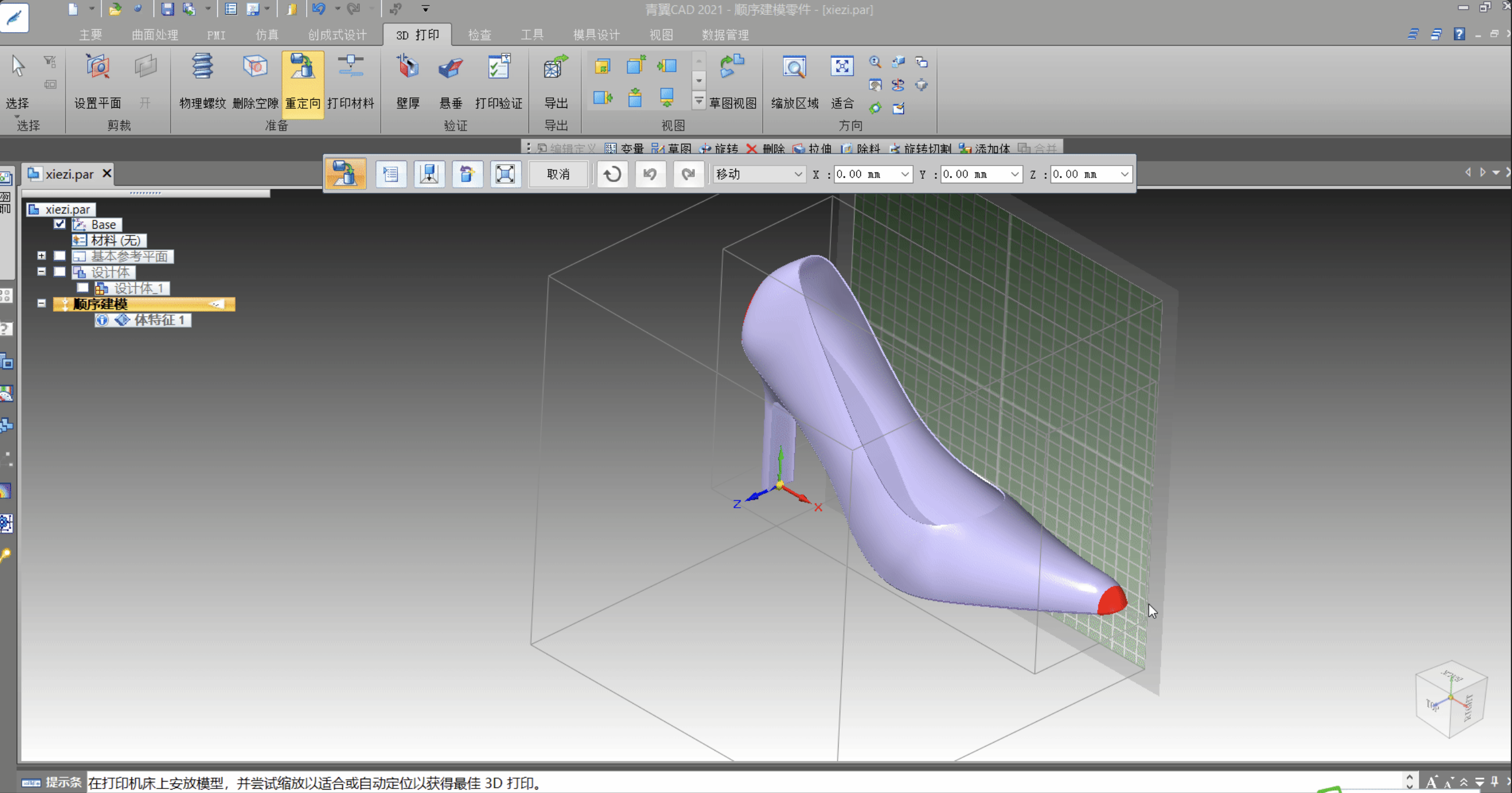

4 当3D模型超出3D打印机工作行程时，青翼CAD会自动识别相应的参数，将超出打印机行程外的部分显示为红色
图4 查看模型放置位置

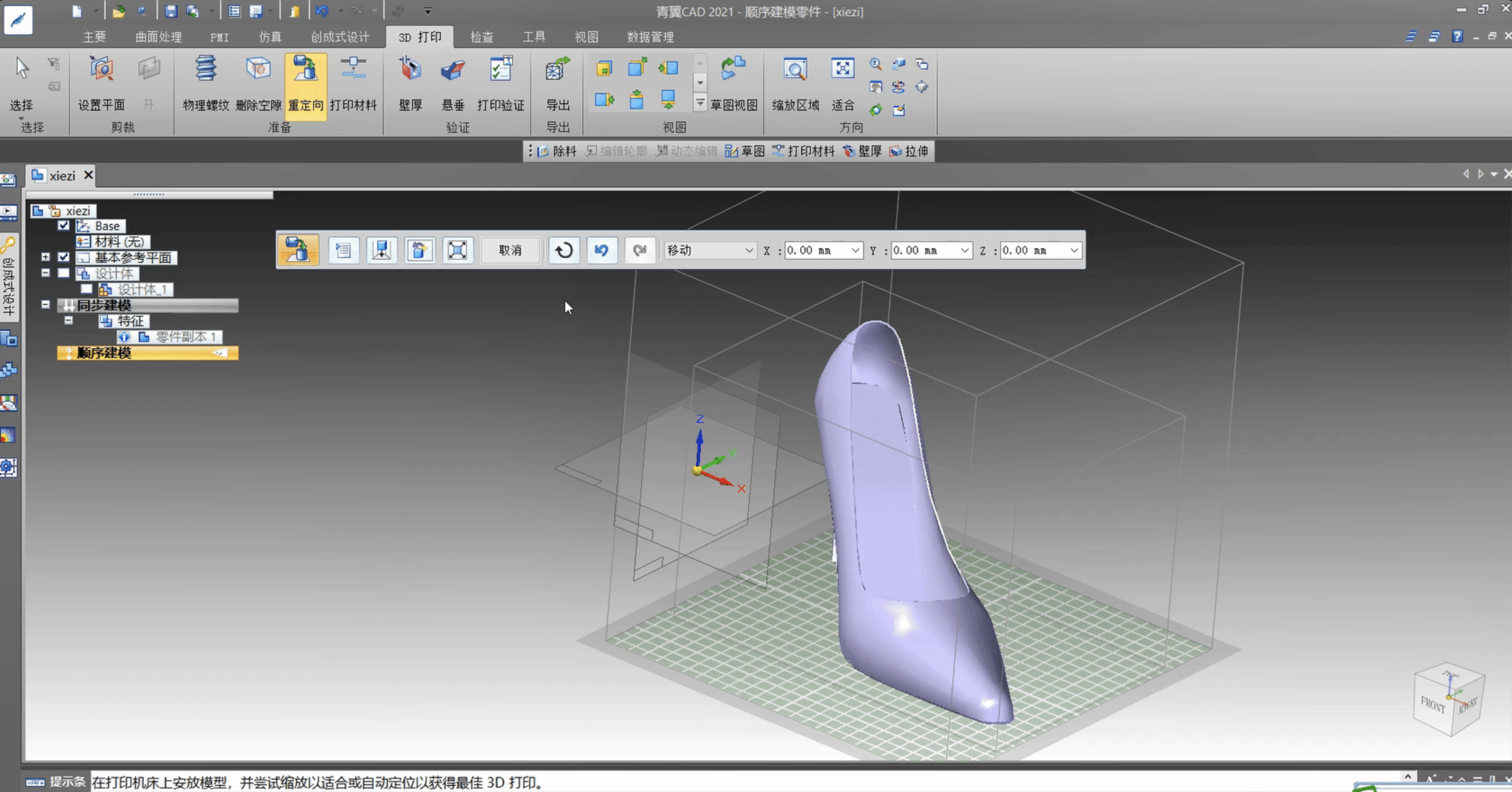

5 使用“定位”选项自动计算打印模型的最佳位置
图5 计算模型最佳位置

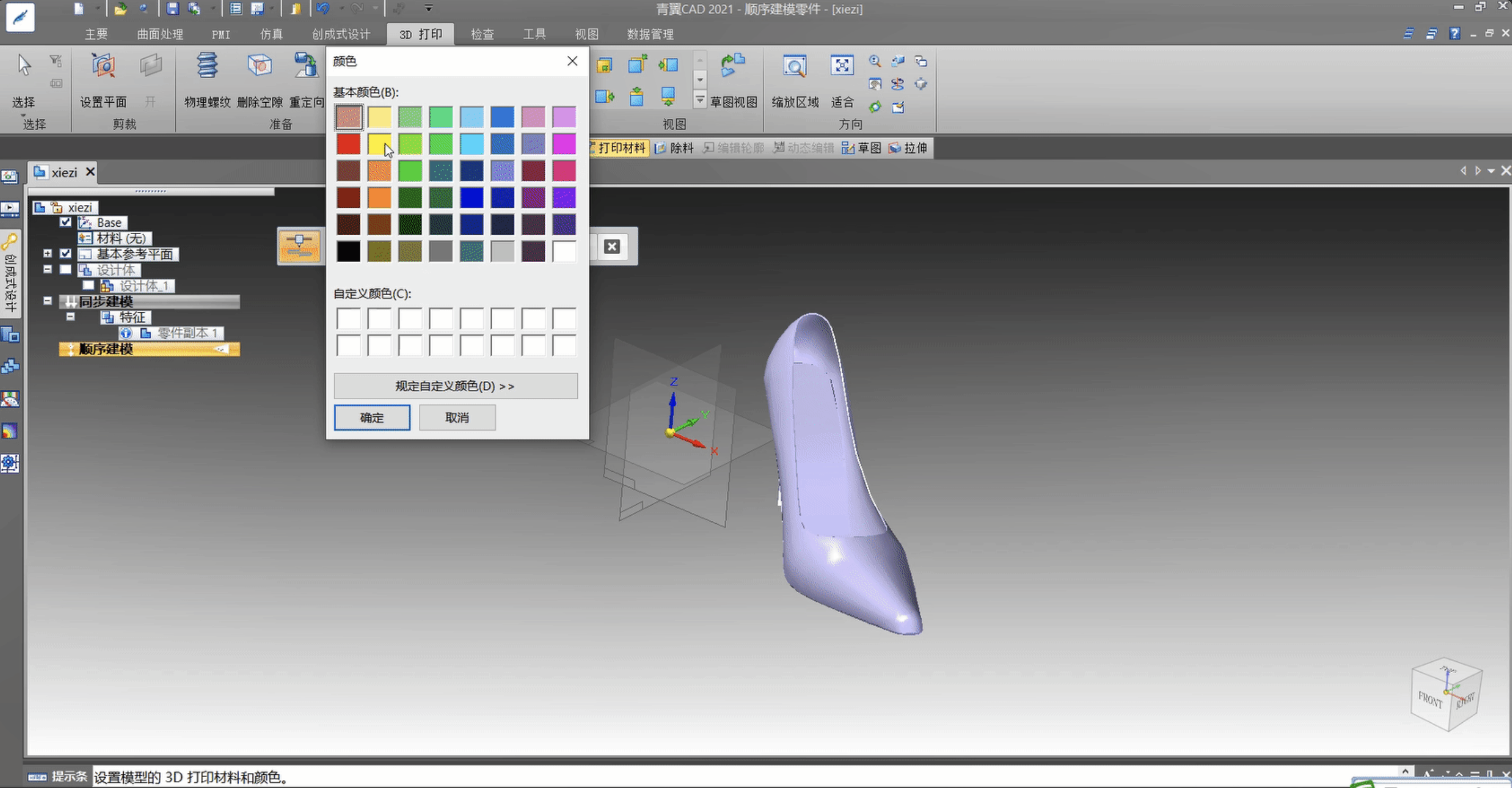

6 设置打印材料类型和颜色
图6 设置打印材料和颜色

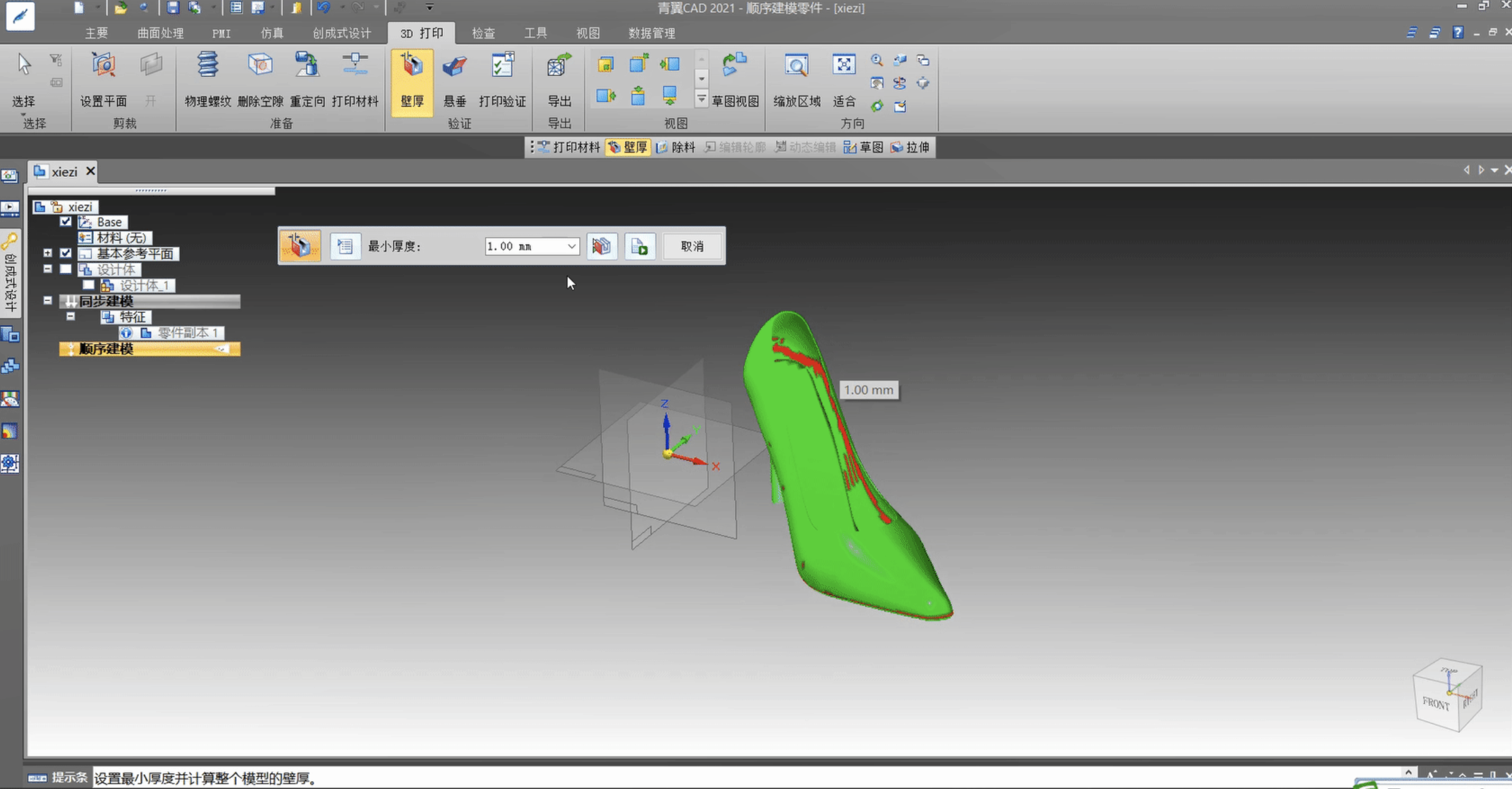

7 验证壁厚，小于设定值的壁厚位置会显示红色
图7 验证壁厚

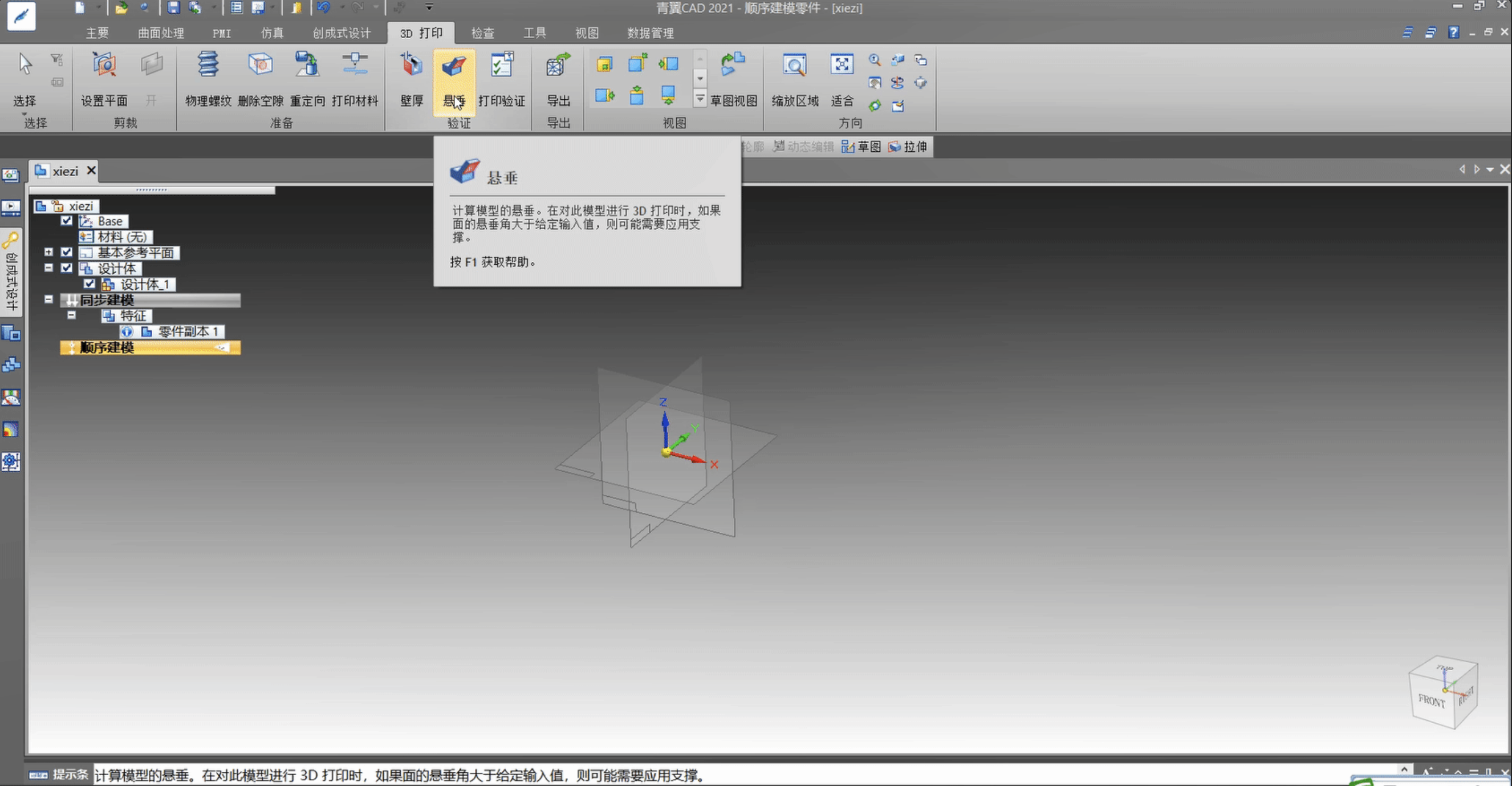

8 验证悬空角度，悬空角度大于设置的45°时，会红色显示，需要设计支撑材料
图8 验证悬空角度

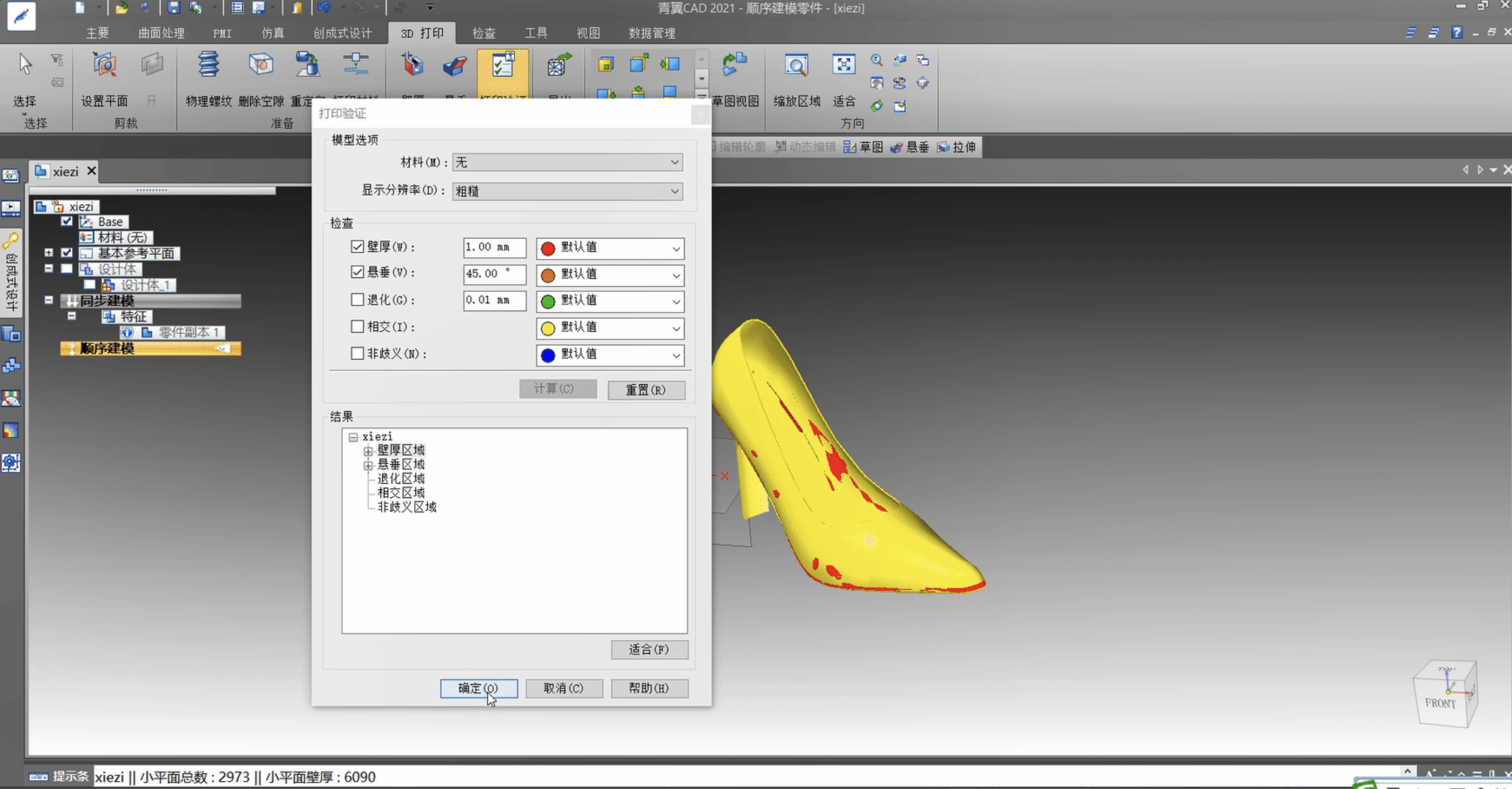

9 进行打印验证，计算出模型各个区域的处理情况
图9 打印验证结果查看

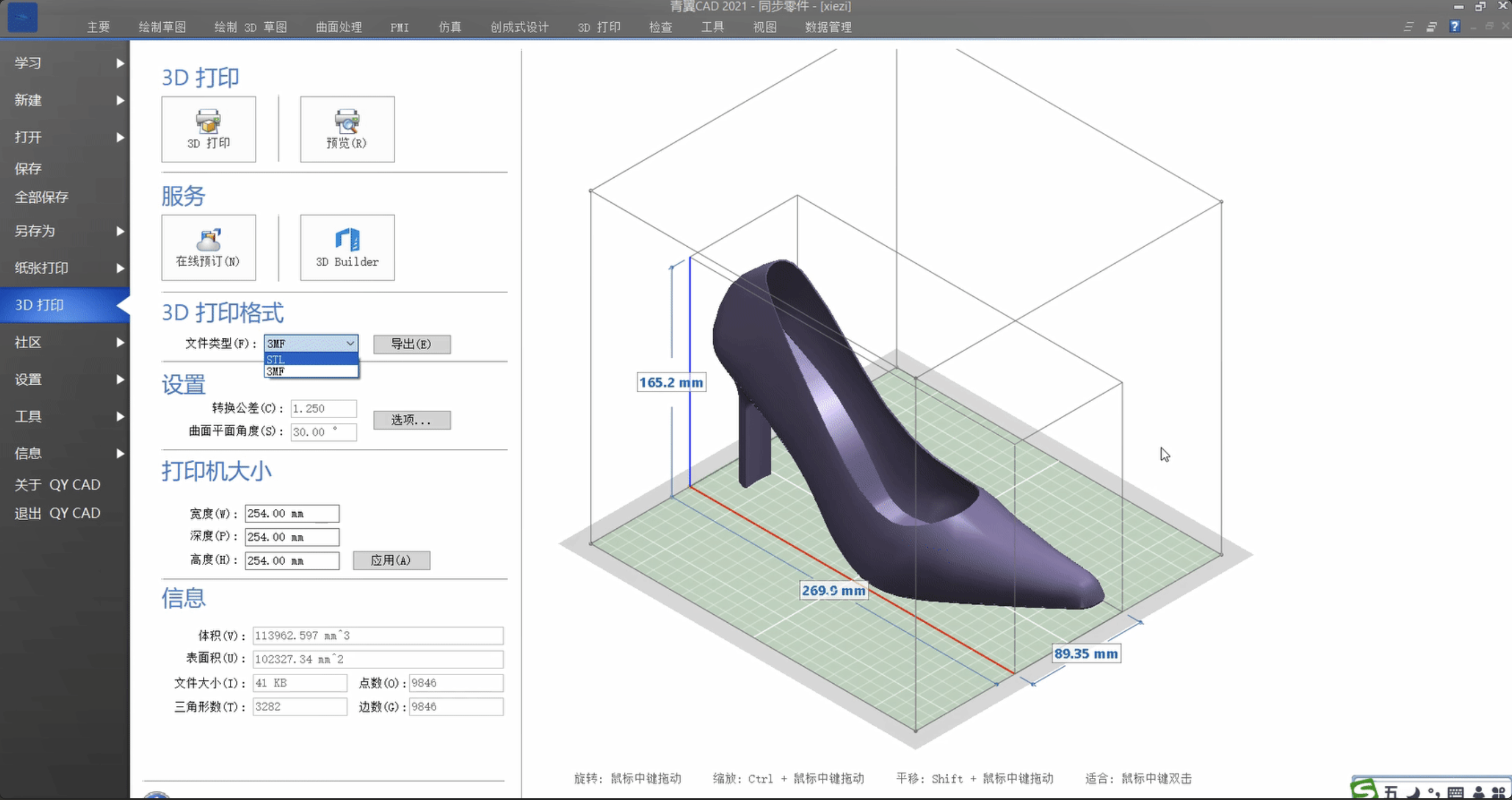

10 验证在“3D打印”菜单栏进行3D打印预览，还可以导出STL或者3MF文档格式让3D打印机读取壁厚，小于设定值的壁厚位置会显示红色
通过青翼CAD的“3D打印”功能，产品设计工程师可以结合打印机的具体参数，可以提前对3D打印模型进行预处理，减少设计缺陷，从而增强3D打印的可行性和精确性，大幅度增加3D打印工作效率。
