青翼CAD的钣金设计模块不仅提供一个专业、高效、便捷的功能环境，而且提供从产品设计、分析优化、工艺指导、加工制造的完整解决方案。
图一 钣金设计模块
软件提供的变形特征命令更是业界公认更先进、更具效率的钣金设计工具，功能强大而操作简单，能大幅度减少设计时间，提高生产效率。
图二 变形特征命令
图三 展平变形特征
下面就让我们看看青翼CAD钣金设计针对变形特征的实例操作。
1 凹坑：一种特殊的模压成型特征，产生凸起或者凹坑效果；不能展平

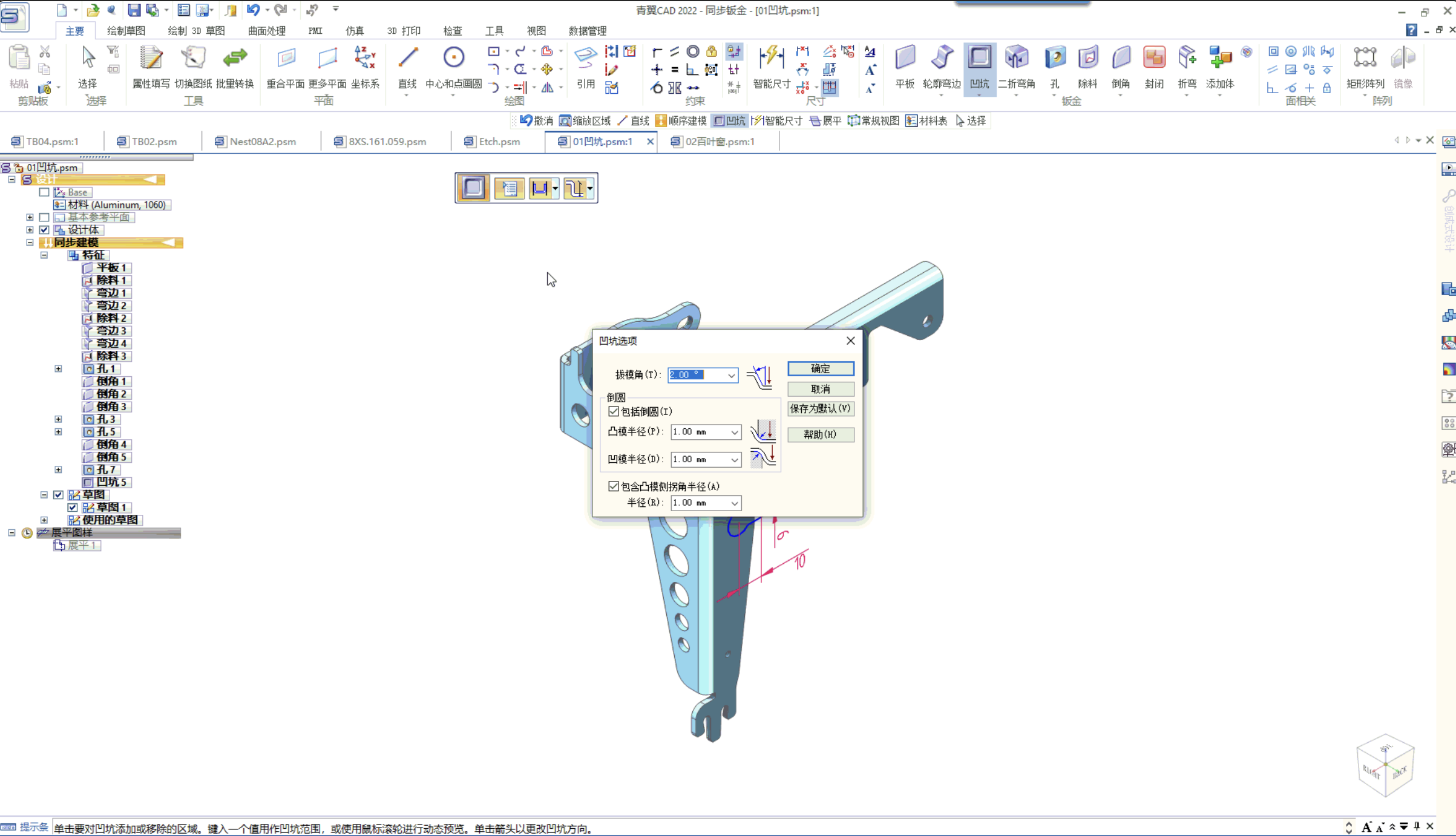

图四 凹坑设计的钣金产品
凹坑
变形特征常规设计方法说明：定义选项参数，设置定位方式，绘制轮廓图形。
2 百叶窗：常用于通风散热；不能展平
图五 百叶窗设计的钣金产品
百叶窗
3 加强筋：用于加强钣金件的刚性，也可以起到装饰作用；不能展平

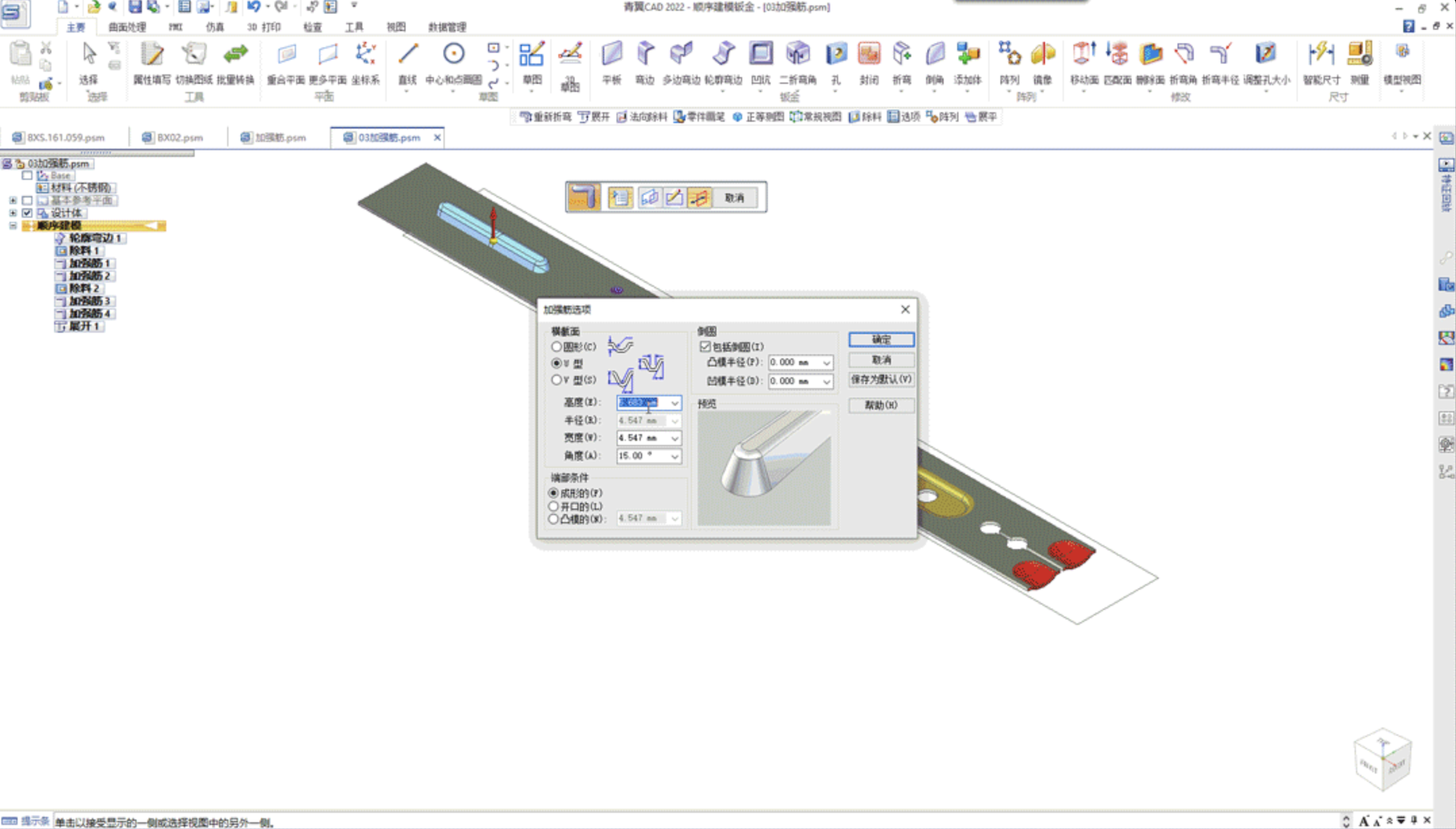

图六 加强筋设计的钣金产品
加强筋
4 角撑板：在折弯处添加冲压效果的角撑板，增加产品强度；能够展平

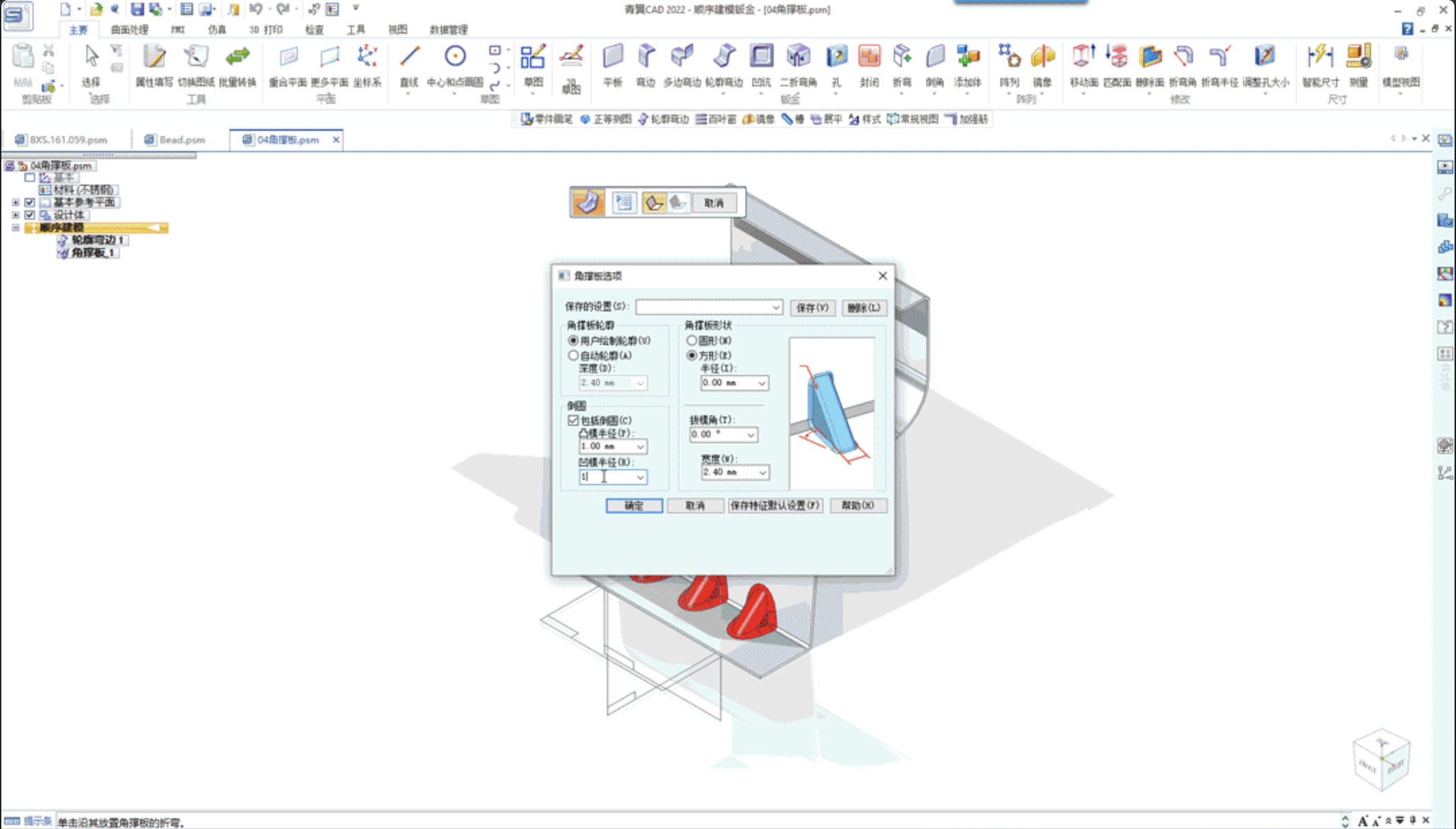

图七 角撑板设计的钣金产品
角撑板
5 压花：通过多实体的布尔操作，设置间隙和厚度参数，在钣金件中创建的冲压特征

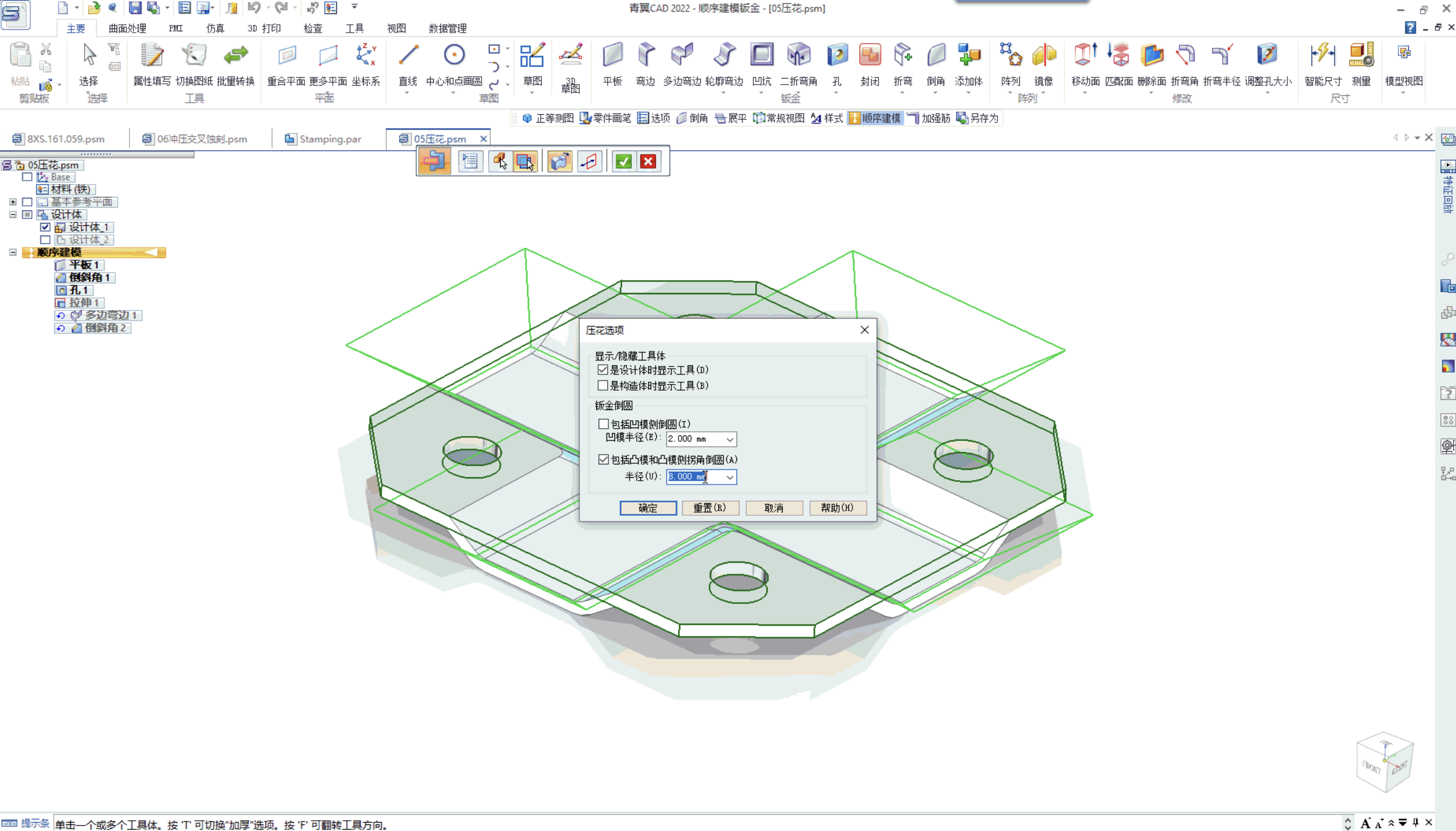

图八 压花设计的钣金产品
压花
6 冲压除料：应用广泛的成型手段之一；不能展平

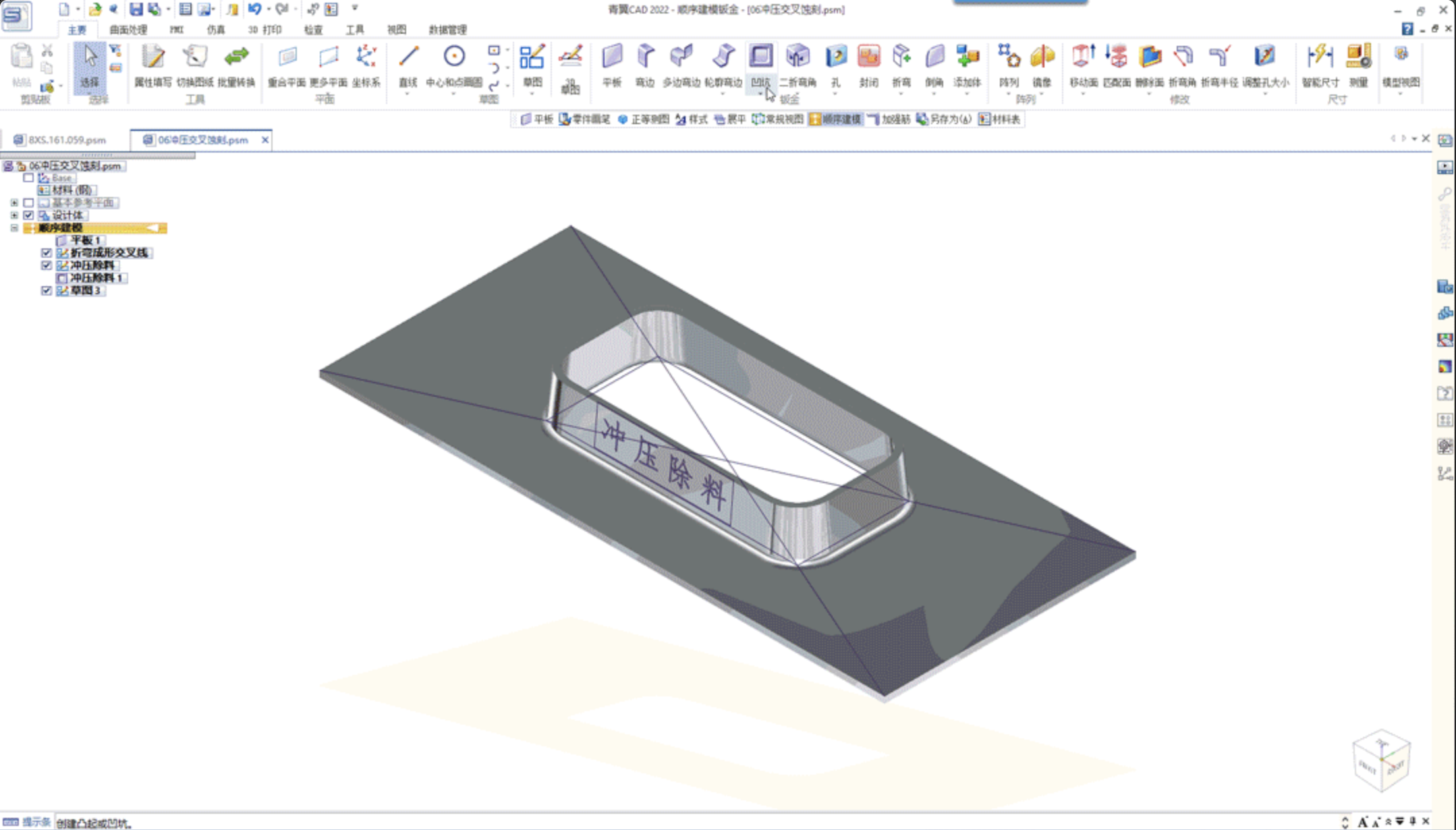

图九 冲压除料设计的钣金产品
7 折弯成形交叉线：几何图形仅用于显示
- 提高大型钣金面板强度
- 指示板材对角要用折弯机压一下，防止弯曲变形
- 在激光切割的时候作为划线处理
- 焊接的时候零件可以按照折线来放置，不用测量尺寸
图十 折弯成形交叉线设计的钣金产品
8 蚀刻：根据草图元素或者文本轮廓创建特征
图十一 蚀刻设计的钣金产品
冲压&交叉&蚀刻
