随着数字化、智能化的的理念不断的深入人心，越来越多的企业正走在数字化转型的道路上。一些头部企业已经完成了MBD的实施，也有一些大企业正在进行MBD的实施，然而更多的企业受限于规模、产品、加工模式等，还处于产品三维设计阶段。那么工程图设计依旧是设计人员在工作中不可缺失的一环。
对于工程图的要求，国人追求完美：不仅需要清晰表达部件的尺寸、加工等信息，还需要美观的界面，以及快速的出图能力。
尤其是在工程图出BOM表这一环节，需要完整的记录并输出相应的表格，同时能够实现快速的表格定位。针对不同的要求，能够输出不同的BOM表格样式等。
本文将从以下几点展示青翼CAD处理零件明细表的能力，协助工程师快速创建符合需求的零件明细表。
01 青翼CAD中的零件明细表，能够针对当前的视图，进行快速的BOM表创建，并可以根据需求，定制企业需求的BOM表样式

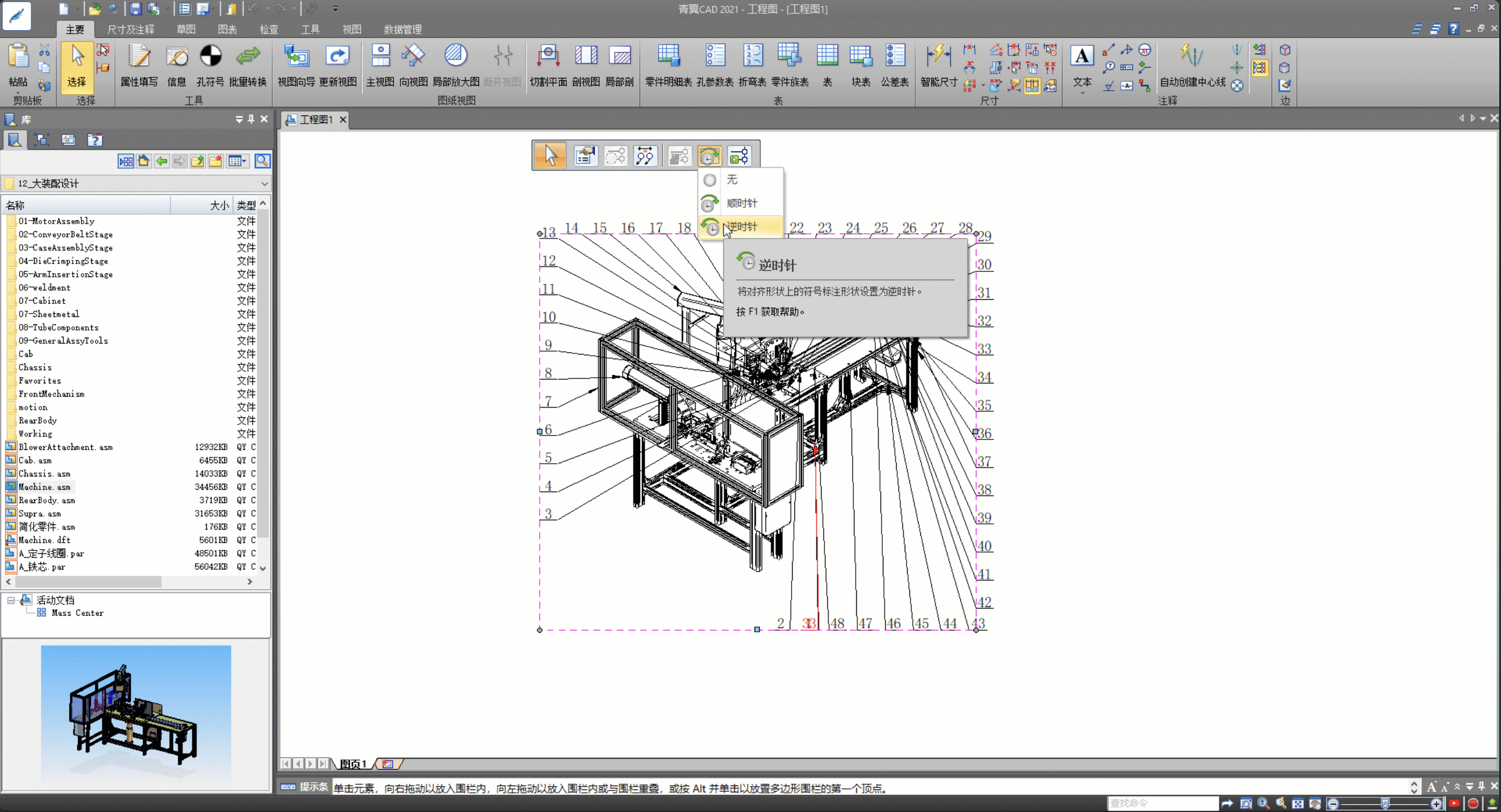

图1 创建零件明细表并自定义表样式
02 基于创建的零件明细表，可根据需求，调整表的最高行数、高度或者把表放置在其他图纸页中

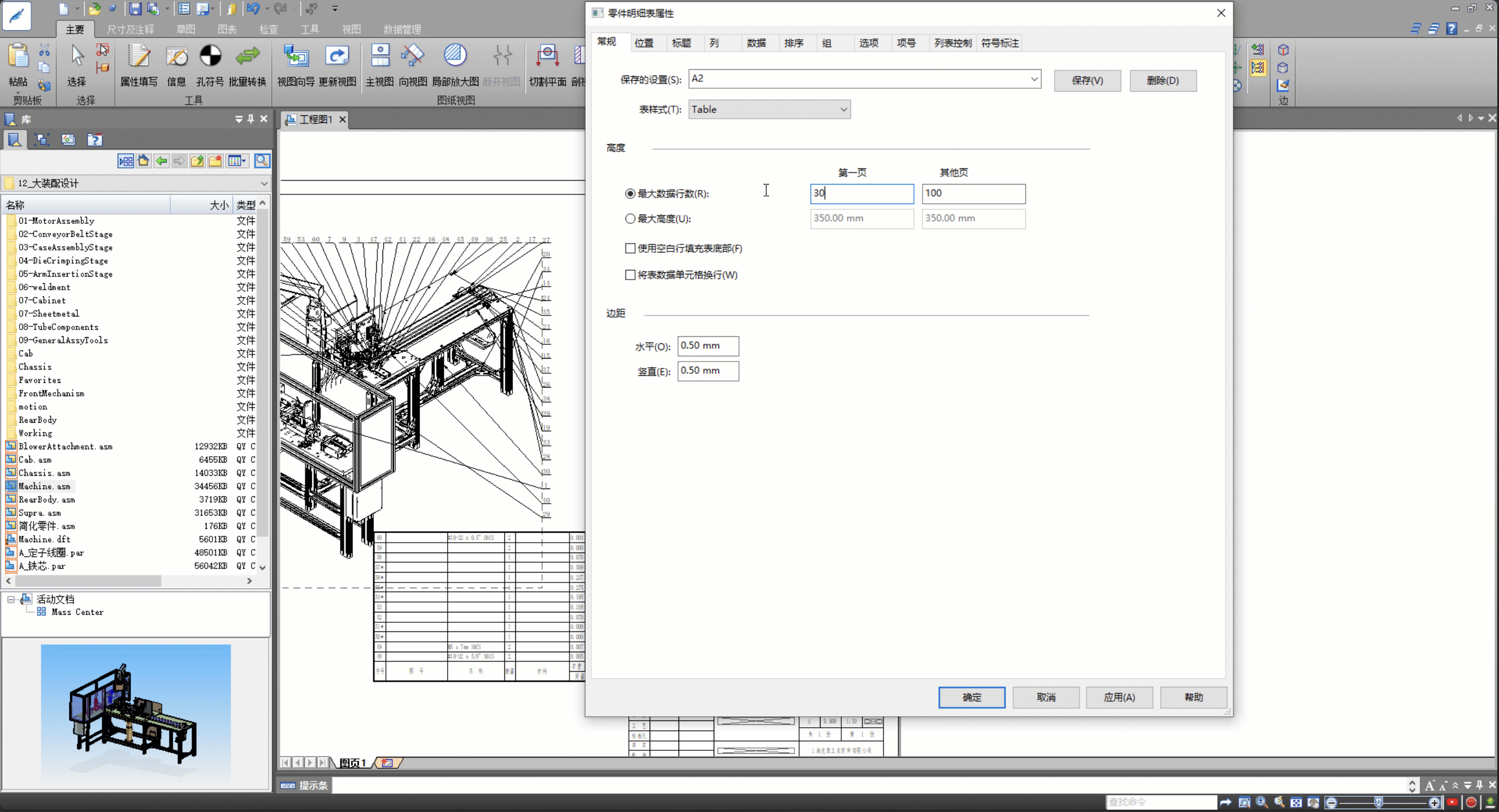

图2 调整BOM表显示行数

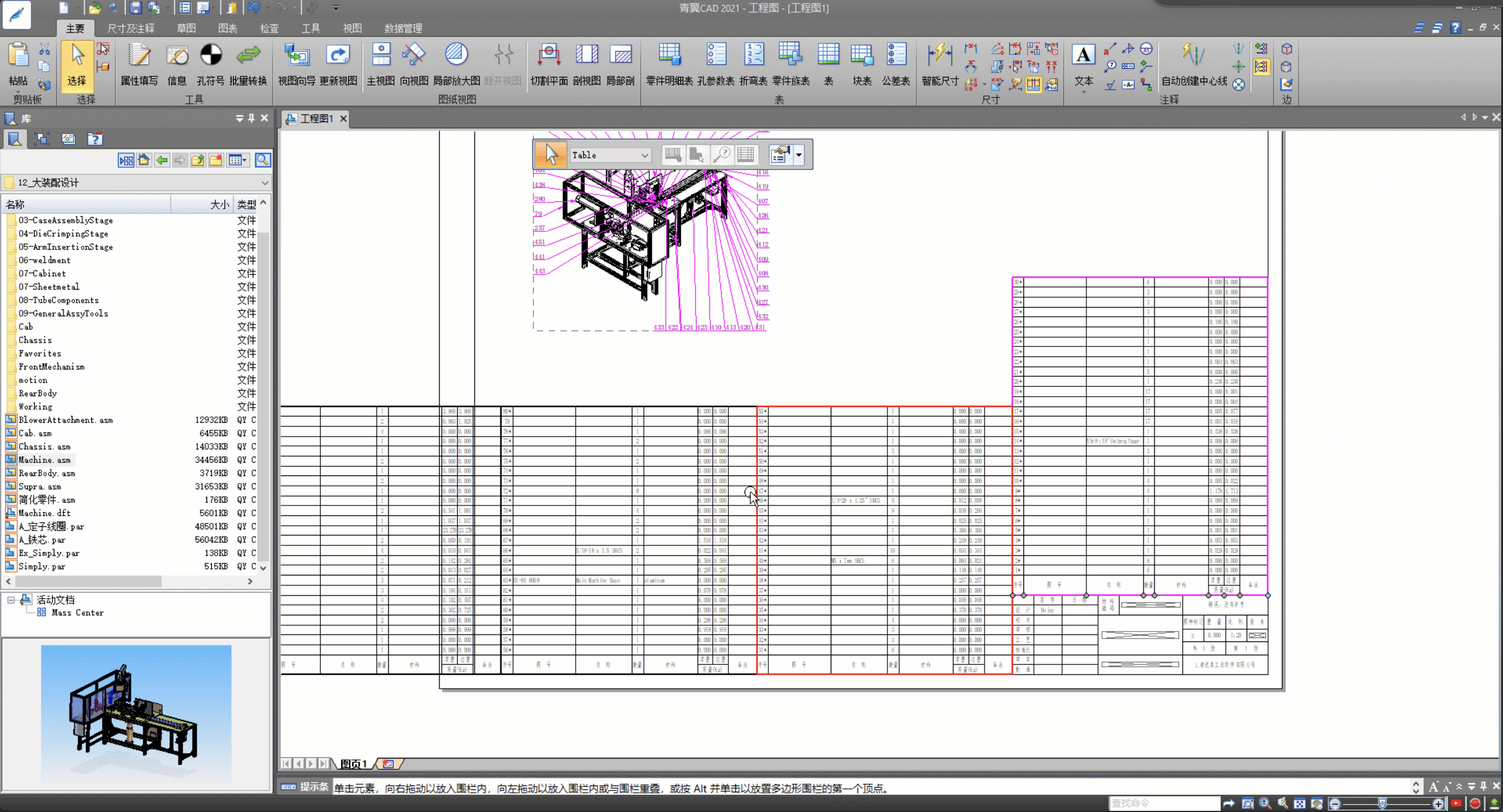

图3 其他页中放置BOM表
03 创建的零件明细表，可以根据背景标题栏，进行快速定位

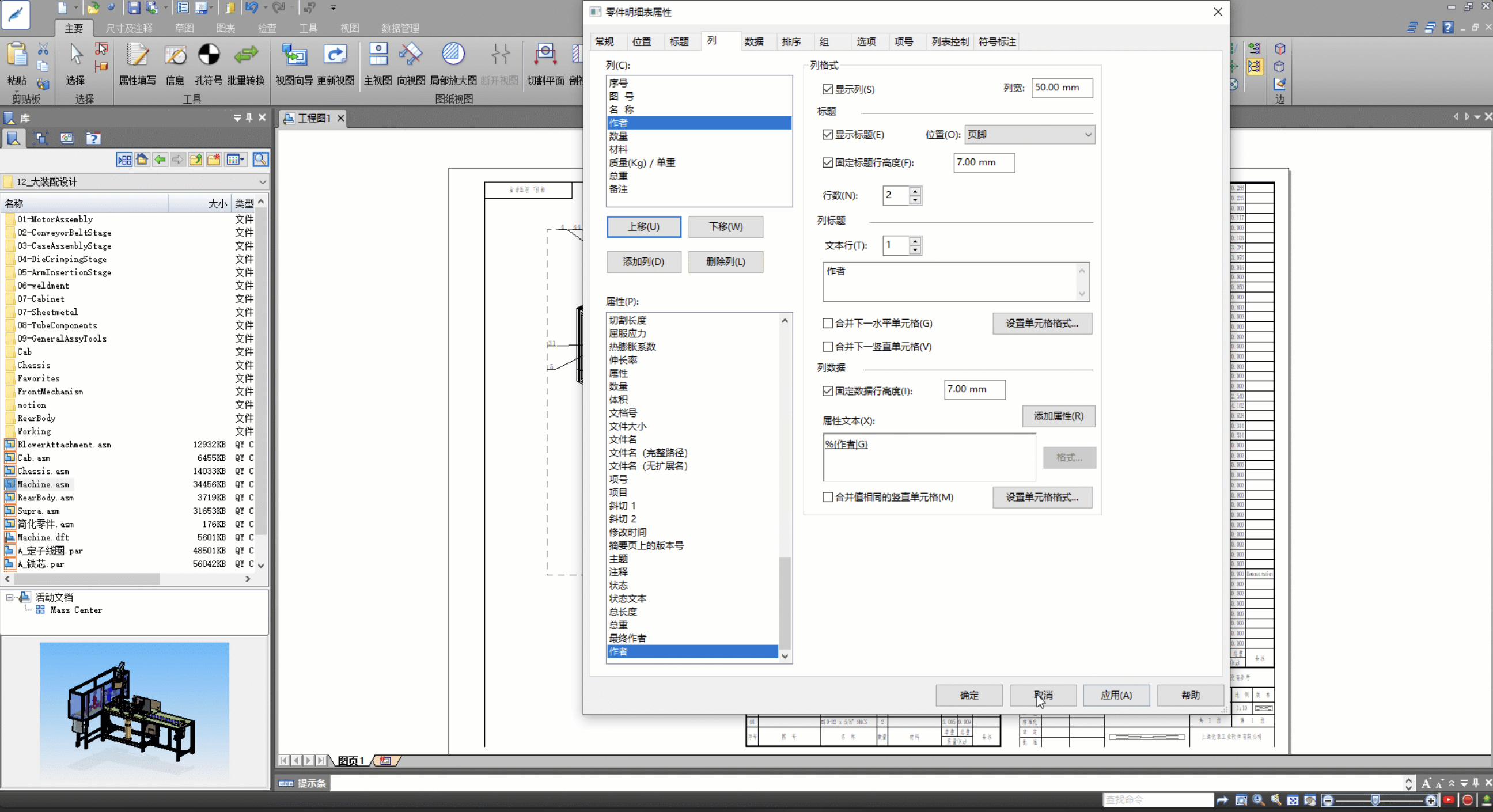

图4 调整零件明细表位置
04 创建的零件明细表，可以快速的修改顺序、逆序的序号排列方式和序号起始编号部件
图5 修改序号排列和起始编号
05 根据需求，可以创建多种BOM表，用于不同的需求。例如：完整的BOM表、带层级的BOM表等
图6 创建完整的BOM表
图7 创建带层级的BOM表
青翼CAD的零件明细表，满足大多数工程师对于输出BOM表的需求，包括序号的排序、起始位置的调整，对BOM表的快速生成和定位，创建不同需求的BOM表等。不仅能够加速工程师对于出图的效率，同样能够保证出图的质量。
