车架除了需要承载整车重量之外,还需要承受车辆在行驶时来自地面各种复杂路况产生的各种作用力。因此,车架设计必须满足足够的强度和安全性要求。
接下来的案例将为您介绍如何使用青翼CAE进行车架强度分析。
1 导入几何体
导入车架几何模型。
2 抽取中面
将实体模型自动中面抽取,删除实体模型,延伸中面。
3 抽取中面
将实体模型自动中面抽取,删除实体模型,延伸中面。
4 创建材料及属性
自定义材料属性创建材料,杨氏模量为210000Mpa,泊松比为0.3;按不同板厚度创建模型属性。
5 网格划分
设置网格尺寸大小为10mm;划分四边形网格。
6 创建RBE2连接
将下翼板与行走机构连接位置中间的圆孔用RBE2单元连接。
7 创建粘接连接
分别将牵引板和副翼板与下翼板创建面面粘接。
8 施加约束
在骨架车大梁两端施加固定约束。
9 施加载荷
在牵引板上和行走机构的RBE2单元上施加力载荷,大小为-10000N。
10 求解并查看结果

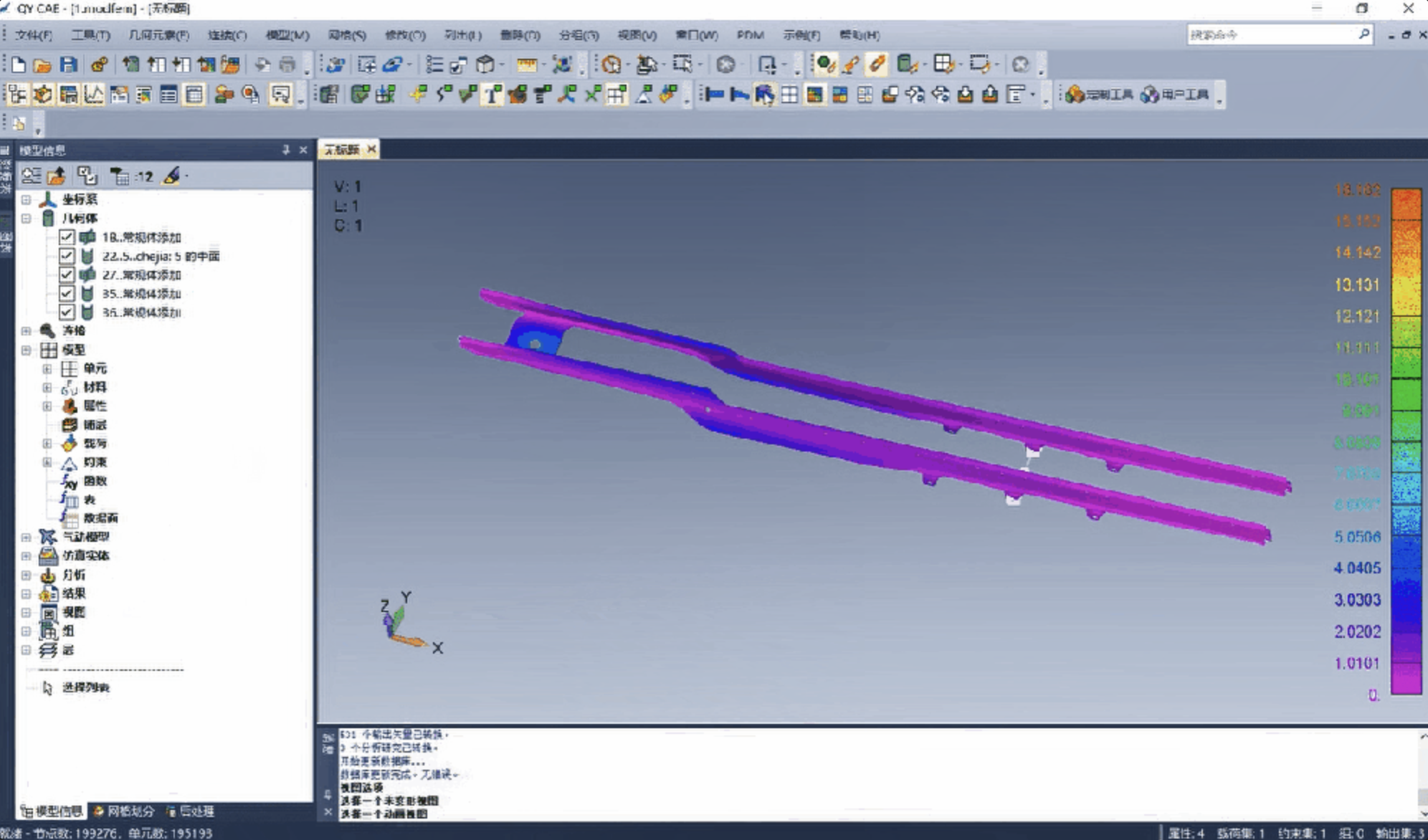

创建Simdorid静态强度分析集并求解,分别查看位移、应力云图及动画。
