在大多数工程问题中，变形是非常小的。部件承受较小的载荷时，引起的几何截面变化量相对很小，所以可以近似地假设截面不变，按照线性状态进行考虑。
然而在实际工程中存在很多情况不符合这种小变形假设，即当结构发生很大变形时，几何截面不变的假设不再成立，此时就是几何非线性问题了。所以结构涉及到大变形时，一般要按照非线性问题来处理。
接下来的案例将为您介绍如何使用青翼CAE进行几何非线性分析。
1 导入几何体
导入圆板几何模型。
2 抽取中面
抽取导入圆板几何模型的中面，删除实体模型。
3 网格划分
设置网格尺寸大小为2.5mm；定义材料属性：杨氏模量设置为4000Mpa，泊松比设置为0.4；划分四边形网格。
4 施加载荷
在抽取的中面曲面上施加压大小为0.00035Mpa的压力载荷。
5 施加约束
选取中面的曲边，约束住曲边的平动自由度。
6 创建分析集
创建simdorid静态强度分析集并求解，求解。
7 添加几何非线性属性
新建Simdorid静态强度分析分析集，编辑分析集，在步长选项中勾选上几何非线性体（大位移），求解。
8 结果对比

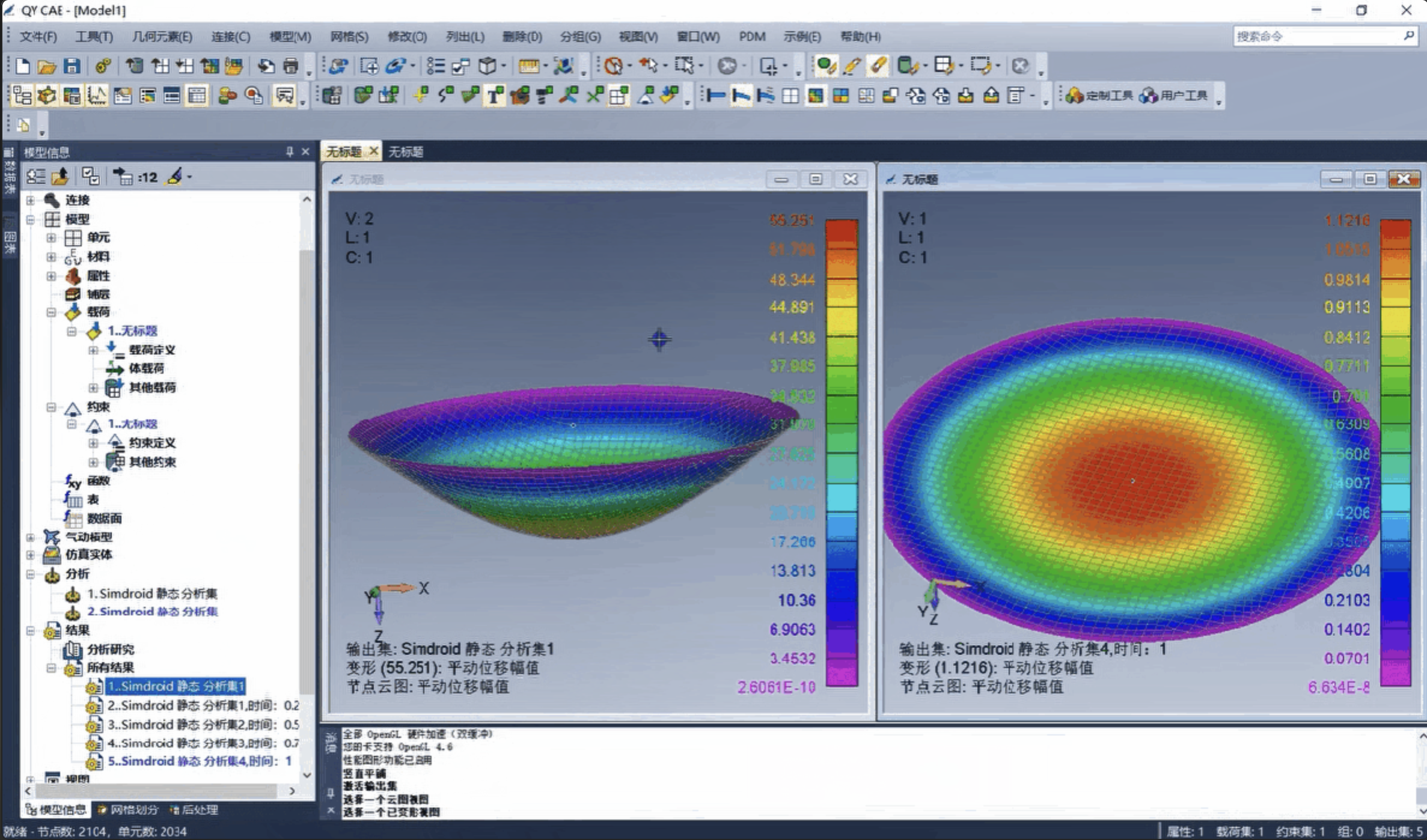

分别查看考虑几何非线性和不考虑几何非线性分析得到的位移云图，经过对比可知考虑几何非线性情况下得到的位移为1.1mm，不考虑几何非线性情况下得到的位移为55mm，显然前者的结果更加合理且符合实际情况。
